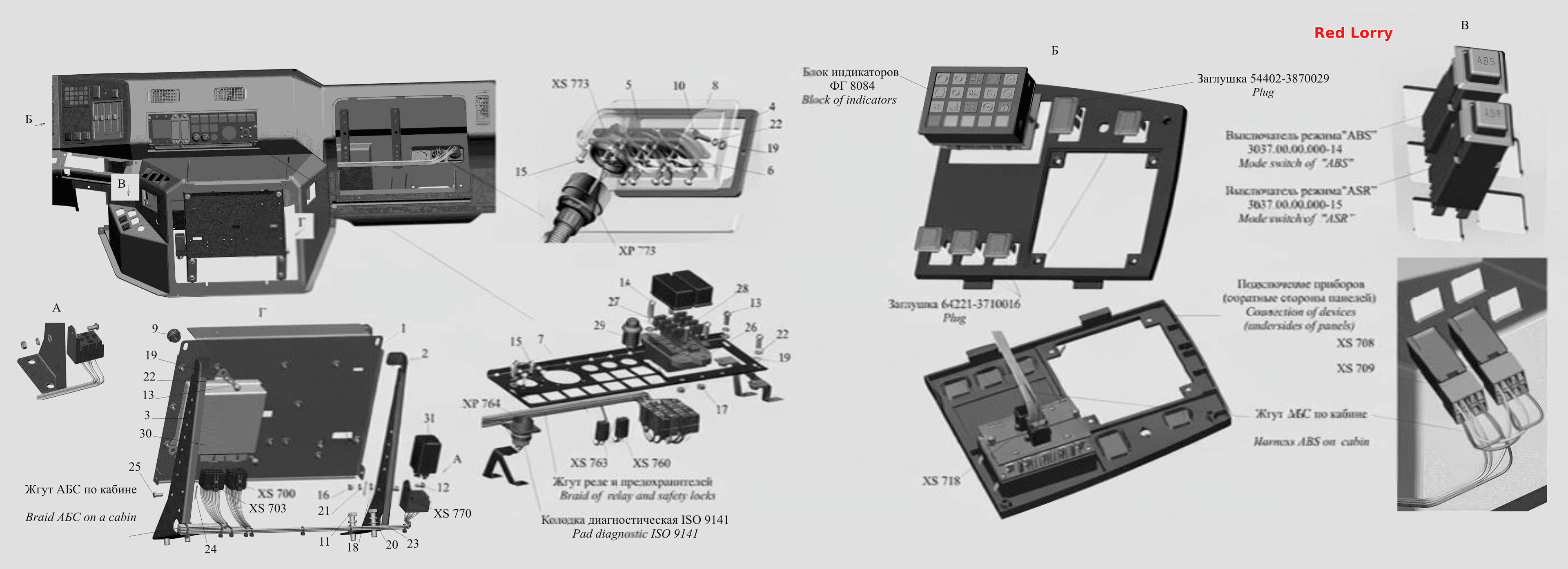

Установка АБС по кабине 544019-3700120-010
100%
Название детали
Заглушка
Заводской номер
64221-3710016
Количество на модель
№
Название детали
Заглушка
Заводской номер
54402-3870029
Количество на модель
№
Название детали
Выключатель унифицированный 3812.3710-02.53 ТУ РБ 07526946.101-96
Заводской номер
3037.00.00.000-14
Количество на модель
№
Название детали
Выключатель унифицированный 3812.3710-02.54 ТУ РБ 07526946.101-96
Заводской номер
3037.00.00.000-15
Количество на модель
№
Название детали
Кронштейн электронныхблоков
Заводской номер
544019-3870006
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
54402-3870024
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
54402-3870025
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
54402-3870030
Количество на модель
1
№
4
Название детали
Заглушка
Заводской номер
54402-3870033
Количество на модель
2
№
5
Название детали
Прокладка
Заводской номер
54402-3870034
Количество на модель
3
№
6
Название детали
Панель реле и предохранителей
Заводской номер
54402-3870063
Количество на модель
1
№
7
Название детали
Накладка
Заводской номер
54402-3724615
Количество на модель
1
№
8
Название детали
Гайка
Заводской номер
6422-3724544
Количество на модель
2
№
9
Название детали
Болт
Заводской номер
201420
Количество на модель
2
№
10
Название детали
Болт М8-6gх25
Заводской номер
201458
Количество на модель
4
№
11
Название детали
Винт М5х10
Заводской номер
220077
Количество на модель
1
№
12
Название детали
Винт М6-6gх14
Заводской номер
220104
Количество на модель
6
№
13
Название детали
Винт М6-6gх20
Заводской номер
220107
Количество на модель
4
№
14
Название детали
Винт 5х12
Заводской номер
240836
Количество на модель
16
№
15
Название детали
Гайка М5-6Н
Заводской номер
250464
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
252003
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
252004
Количество на модель
12
№
19
Название детали
Шайба 8
Заводской номер
252005
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
252133
Количество на модель
1
№
21
Название детали
Шайба 6Л
Заводской номер
252154
Количество на модель
10
№
22
Название детали
Шайба 8Л
Заводской номер
252155
Количество на модель
4
№
23
Название детали
Шплинт х
Заводской номер
258013
Количество на модель
2
№
24
Название детали
Палец 5х12
Заводской номер
260000
Количество на модель
2
№
25
Название детали
Блок предохранителей БП-3
Заводской номер
ИКСУ.646114.003
Количество на модель
2
№
26
Название детали
Предохранитель плавкий
Заводской номер
ПР32-5
Количество на модель
4
№
27
Название детали
Предохранитель плавкий
Заводской номер
ПР32-10
Количество на модель
4
№
28
Название детали
Выключатель
Заводской номер
2812.3710-01
Количество на модель
1
№
29
Название детали
Электронный блок управления
Заводской номер
4460043240
Количество на модель
1
№
30
Название детали
Блок управления АБС
Заводской номер
АДЮИ.453633.016
Количество на модель
№
30
Название детали
Инфо-модуль
Заводской номер
4460160020
Количество на модель
1
№
31
Название детали
Инфо-модуль
Заводской номер
АДЮИ.441329.003
Количество на модель
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Заглушка | 64221-3710016 | |||||||
| Заглушка | 54402-3870029 | |||||||
| Выключатель унифицированный 3812.3710-02.53 ТУ РБ 07526946.101-96 | 3037.00.00.000-14 | |||||||
| Выключатель унифицированный 3812.3710-02.54 ТУ РБ 07526946.101-96 | 3037.00.00.000-15 | |||||||
| 1 | Кронштейн электронныхблоков | 544019-3870006 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 54402-3870024 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 54402-3870025 | 1 | 1 | 3 | |||
| 4 | Прокладка | 54402-3870030 | 1 | 1 | 4 | |||
| 5 | Заглушка | 54402-3870033 | 2 | 2 | 5 | |||
| 6 | Прокладка | 54402-3870034 | 3 | 3 | 6 | |||
| 7 | Панель реле и предохранителей | 54402-3870063 | 1 | 1 | 7 | |||
| 8 | Накладка | 54402-3724615 | 1 | 1 | 8 | |||
| 9 | Гайка | 6422-3724544 | 2 | 2 | 9 | |||
| 10 | Болт | 201420 | 2 | 2 | 10 | |||
| 11 | Болт М8-6gх25 | 201458 | 4 | 4 | 11 | |||
| 12 | Винт М5х10 | 220077 | 1 | 1 | 12 | |||
| 13 | Винт М6-6gх14 | 220104 | 6 | 6 | 13 | |||
| 14 | Винт М6-6gх20 | 220107 | 4 | 4 | 14 | |||
| 15 | Винт 5х12 | 240836 | 16 | 16 | 15 | |||
| 16 | Гайка М5-6Н | 250464 | 1 | 1 | 16 | |||
| 18 | Шайба | 252003 | 1 | 1 | 18 | |||
| 19 | Шайба | 252004 | 12 | 12 | 19 | |||
| 20 | Шайба 8 | 252005 | 4 | 4 | 20 | |||
| 21 | Шайба | 252133 | 1 | 1 | 21 | |||
| 22 | Шайба 6Л | 252154 | 10 | 10 | 22 | |||
| 23 | Шайба 8Л | 252155 | 4 | 4 | 23 | |||
| 24 | Шплинт х | 258013 | 2 | 2 | 24 | |||
| 25 | Палец 5х12 | 260000 | 2 | 2 | 25 | |||
| 26 | Блок предохранителей БП-3 | ИКСУ.646114.003 | 2 | 2 | 26 | |||
| 27 | Предохранитель плавкий | ПР32-5 | 4 | 4 | 27 | |||
| 28 | Предохранитель плавкий | ПР32-10 | 4 | 4 | 28 | |||
| 29 | Выключатель | 2812.3710-01 | 1 | 1 | 29 | |||
| 30 | Электронный блок управления | 4460043240 | 1 | 1 | 30 | |||
| 30 | Блок управления АБС | АДЮИ.453633.016 | 30 | |||||
| 31 | Инфо-модуль | 4460160020 | 1 | 1 | 31 | |||
| 31 | Инфо-модуль | АДЮИ.441329.003 | 31 |
