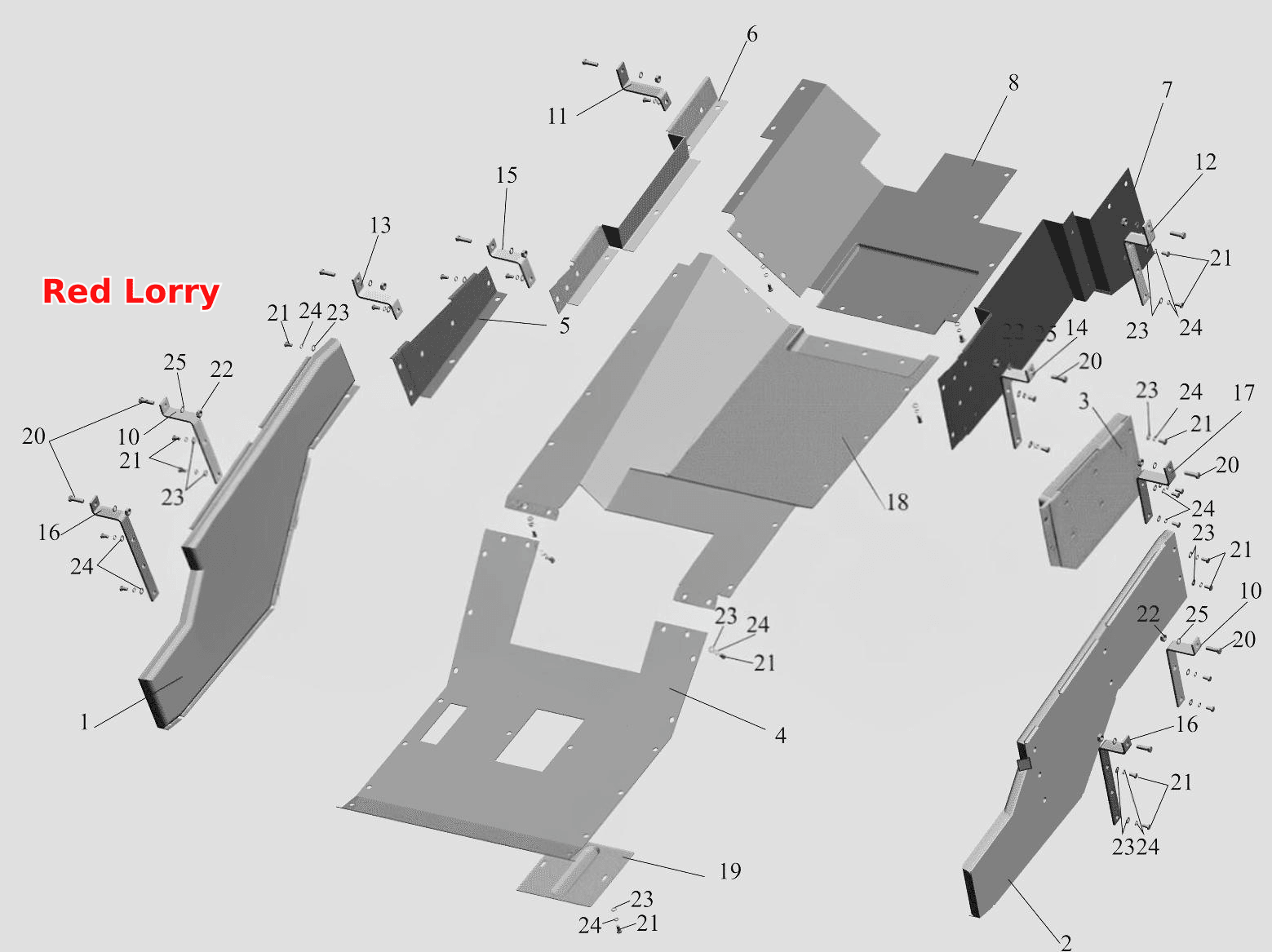

Установка шумоизоляционных экранов 631708-1061004
100%
Название детали
Экран поддона боковой
Заводской номер
631708-1061210
Количество на модель
1
№
1
Название детали
Экран поддона боковой
Заводской номер
631708-1061211
Количество на модель
1
№
2
Название детали
Экран коробки боковой
Заводской номер
631708-1061241
Количество на модель
1
№
3
Название детали
Экран поддона нижний
Заводской номер
631708-1061620
Количество на модель
1
№
4
Название детали
Экран коробки боковой
Заводской номер
631708-1061640
Количество на модель
1
№
5
Название детали
Экран нижний задний
Заводской номер
631708-1061670
Количество на модель
1
№
6
Название детали
Экран нижний задний
Заводской номер
631708-1061671
Количество на модель
1
№
7
Название детали
Экран нижний задний
Заводской номер
631708-1061680
Количество на модель
1
№
8
Название детали
Кронштейн
Заводской номер
631708-1061020
Количество на модель
2
№
10
Название детали
Кронштейн
Заводской номер
631708-1061021
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
631708-1061022
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
631708-1061023
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
631708-1061024
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
631708-1061025
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
642208-1061020
Количество на модель
2
№
16
Название детали
Кронштейн
Заводской номер
642208-1061022
Количество на модель
1
№
17
Название детали
Экран нижний
Заводской номер
651705-1061233
Количество на модель
1
№
18
Название детали
Крышка
Заводской номер
54402-1061223
Количество на модель
1
№
19
Название детали
Болт М10-6gх60
Заводской номер
201501
Количество на модель
10
№
20
Название детали
Болт М8-6gх16
Заводской номер
201454
Количество на модель
66
№
21
Название детали
Гайка М10-6Н
Заводской номер
250512
Количество на модель
10
№
22
Название детали
Шайба 8
Заводской номер
252005
Количество на модель
66
№
23
Название детали
Шайба 8Л
Заводской номер
252155
Количество на модель
66
№
24
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
10
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Экран поддона боковой | 631708-1061210 | 1 | 1 | 1 | |||
| 2 | Экран поддона боковой | 631708-1061211 | 1 | 1 | 2 | |||
| 3 | Экран коробки боковой | 631708-1061241 | 1 | 1 | 3 | |||
| 4 | Экран поддона нижний | 631708-1061620 | 1 | 1 | 4 | |||
| 5 | Экран коробки боковой | 631708-1061640 | 1 | 1 | 5 | |||
| 6 | Экран нижний задний | 631708-1061670 | 1 | 1 | 6 | |||
| 7 | Экран нижний задний | 631708-1061671 | 1 | 1 | 7 | |||
| 8 | Экран нижний задний | 631708-1061680 | 1 | 1 | 8 | |||
| 10 | Кронштейн | 631708-1061020 | 2 | 2 | 10 | |||
| 11 | Кронштейн | 631708-1061021 | 1 | 1 | 11 | |||
| 12 | Кронштейн | 631708-1061022 | 1 | 1 | 12 | |||
| 13 | Кронштейн | 631708-1061023 | 1 | 1 | 13 | |||
| 14 | Кронштейн | 631708-1061024 | 1 | 1 | 14 | |||
| 15 | Кронштейн | 631708-1061025 | 1 | 1 | 15 | |||
| 16 | Кронштейн | 642208-1061020 | 2 | 2 | 16 | |||
| 17 | Кронштейн | 642208-1061022 | 1 | 1 | 17 | |||
| 18 | Экран нижний | 651705-1061233 | 1 | 1 | 18 | |||
| 19 | Крышка | 54402-1061223 | 1 | 1 | 19 | |||
| 20 | Болт М10-6gх60 | 201501 | 10 | 10 | 20 | |||
| 21 | Болт М8-6gх16 | 201454 | 66 | 66 | 21 | |||
| 22 | Гайка М10-6Н | 250512 | 10 | 10 | 22 | |||
| 23 | Шайба 8 | 252005 | 66 | 66 | 23 | |||
| 24 | Шайба 8Л | 252155 | 66 | 66 | 24 | |||
| 25 | Шайба 10Л | 252156 | 10 | 10 | 25 |
