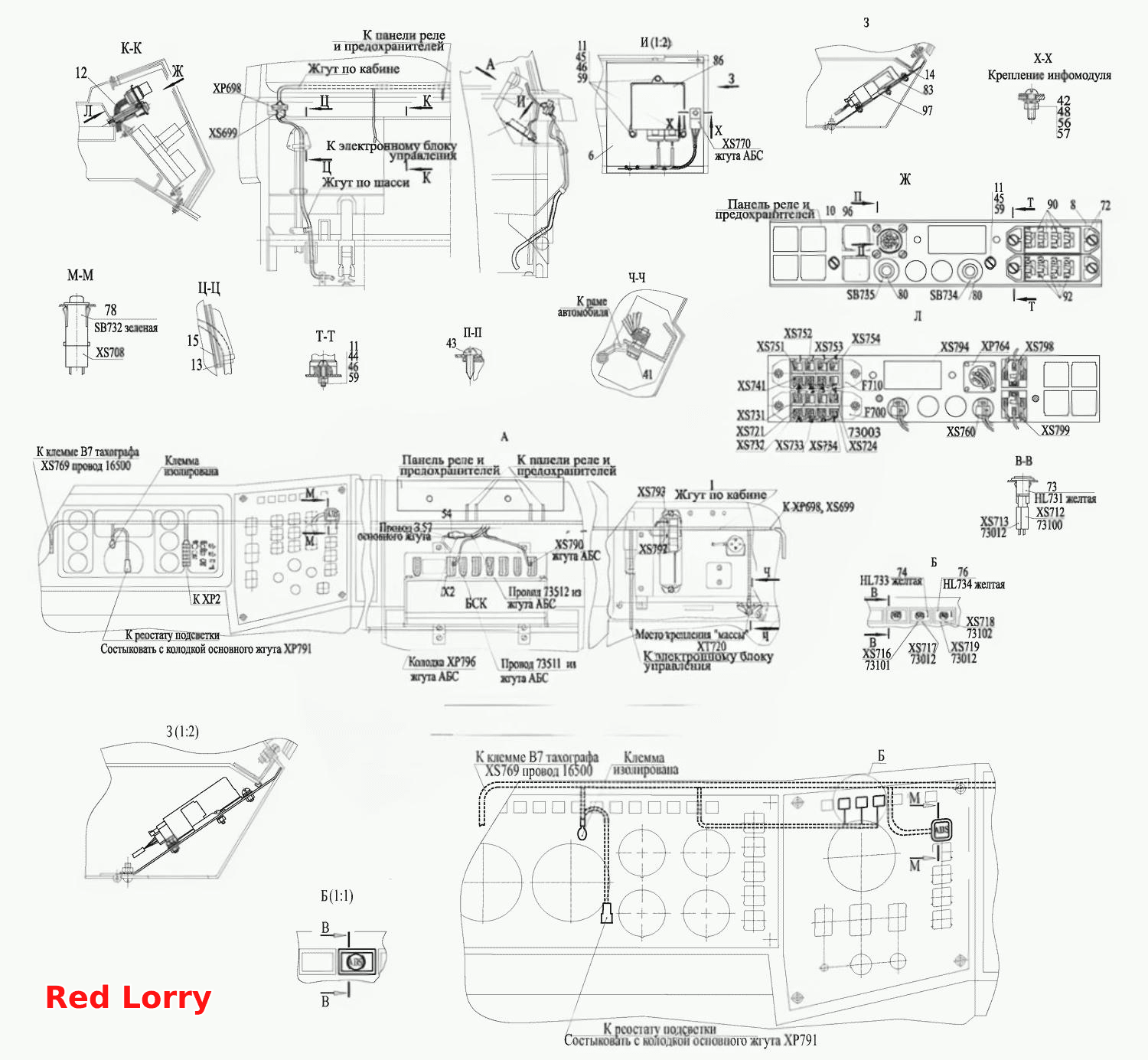

Установка электрооборудования АБС по кабине 437041-3700120
100%
Название детали
Жгут АБС по кабине
Заводской номер
543208-3724610
Количество на модель
1
№
1
Название детали
Жгут АБС по кабине
Заводской номер
543208-3724610-010
Количество на модель
1
№
1
Название детали
Кронштейн электронных блоков
Заводской номер
4370-3870025
Количество на модель
1
№
6
Название детали
Панель реле и предохранителей
Заводской номер
437041-3870063
Количество на модель
1
№
8
Название детали
Рамка колодки реле
Заводской номер
4370-3870075
Количество на модель
2
№
10
Название детали
Шайба
Заводской номер
252037
Количество на модель
9
№
11
Название детали
Стойка
Заводской номер
4370-3870017
Количество на модель
2
№
12
Название детали
Прокладка
Заводской номер
64221-3724599-010
Количество на модель
1
№
13
Название детали
Прокладка
Заводской номер
4370-3870034
Количество на модель
2
№
14
Название детали
Прокладка
Заводской номер
64221-3724599
Количество на модель
1
№
15
Название детали
Хомут
Заводской номер
6430-3724624
Количество на модель
5
№
17
Название детали
Болт М6-6gх40
Заводской номер
201428
Количество на модель
1
№
41
Название детали
Винт x
Заводской номер
220053
Количество на модель
1
№
42
Название детали
Винт 5х16
Заводской номер
240037
Количество на модель
4
№
43
Название детали
Винт
Заводской номер
220109
Количество на модель
4
№
44
Название детали
Винт
Заводской номер
220105
Количество на модель
5
№
45
Название детали
Гайка
Заводской номер
250508
Количество на модель
7
№
46
Название детали
Гайка М4-6Н
Заводской номер
250462
Количество на модель
1
№
48
Название детали
Колодка соединительная
Заводской номер
4573739001
Количество на модель
1
№
54
Название детали
Шайба 4
Заводской номер
252002
Количество на модель
1
№
56
Название детали
Шайба 4
Заводской номер
252132
Количество на модель
1
№
57
Название детали
Шайба 6Л
Заводской номер
252154
Количество на модель
9
№
59
Название детали
Блок предохранителей
Заводской номер
ИКСУ.646114.017
Количество на модель
2
№
72
Название детали
Лампа контрольная 2212.3803-53 ТУ РБ 07526946.113-96
Заводской номер
7712.00.00.000-36
Количество на модель
2
№
73
Название детали
Лампа контрольная 2212.3803-54 ТУ РБ 07526946.113-96
Заводской номер
7712.00.00.000-37
Количество на модель
2
№
74
Название детали
Лампа контрольная 2212.3803-56 ТУ РБ 07526946.113-96
Заводской номер
7712.00.00.000-38
Количество на модель
2
№
76
Название детали
Выключатель 86.3710-02.58
Заводской номер
86.3710000-58
Количество на модель
1
№
78
Название детали
Выключатель унифицированный 3812.3710-02.53 ТУ РБ 07526946.101-96
Заводской номер
3037.00.00.000-14
Количество на модель
1
№
78
Название детали
Выключатель ВК 12-1-01
Заводской номер
ЦИКС.642241.001-01
Количество на модель
1
№
80
Название детали
Выключатель
Заводской номер
2812.3710-01
Количество на модель
2
№
80
Название детали
Инфо-модуль
Заводской номер
АДЮИ.441329.003
Количество на модель
1
№
83
Название детали
Инфомодуль
Заводской номер
446 016 0020
Количество на модель
2
№
83
Название детали
Электронный блок
Заводской номер
446 004 3240
Количество на модель
1
№
86
Название детали
Электронный блок управления
Заводской номер
АДЮИ.453633.016-03
Количество на модель
1
№
86
Название детали
Предохранитель плавкий
Заводской номер
ПР32-5
Количество на модель
4
№
90
Название детали
Предохранитель плавкий
Заводской номер
35.3722-000
Количество на модель
4
№
90
Название детали
Предохранитель плавкий
Заводской номер
ПР32-10
Количество на модель
4
№
92
Название детали
Предохранитель плавкий
Заводской номер
35.3722-000.02
Количество на модель
4
№
92
Название детали
Реле 901.3747
Заводской номер
901.3747.000-01
Количество на модель
1
№
96
Название детали
Ухо крепежное
Заводской номер
106170-1
Количество на модель
1
№
97
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Жгут АБС по кабине | 543208-3724610 | 1 | 1 | 1 | |||
| 1 | Жгут АБС по кабине | 543208-3724610-010 | 1 | 1 | 1 | |||
| 6 | Кронштейн электронных блоков | 4370-3870025 | 1 | 1 | 6 | |||
| 8 | Панель реле и предохранителей | 437041-3870063 | 1 | 1 | 8 | |||
| 10 | Рамка колодки реле | 4370-3870075 | 2 | 2 | 10 | |||
| 11 | Шайба | 252037 | 9 | 9 | 11 | |||
| 12 | Стойка | 4370-3870017 | 2 | 2 | 12 | |||
| 13 | Прокладка | 64221-3724599-010 | 1 | 1 | 13 | |||
| 14 | Прокладка | 4370-3870034 | 2 | 2 | 14 | |||
| 15 | Прокладка | 64221-3724599 | 1 | 1 | 15 | |||
| 17 | Хомут | 6430-3724624 | 5 | 5 | 17 | |||
| 41 | Болт М6-6gх40 | 201428 | 1 | 1 | 41 | |||
| 42 | Винт x | 220053 | 1 | 1 | 42 | |||
| 43 | Винт 5х16 | 240037 | 4 | 4 | 43 | |||
| 44 | Винт | 220109 | 4 | 4 | 44 | |||
| 45 | Винт | 220105 | 5 | 5 | 45 | |||
| 46 | Гайка | 250508 | 7 | 7 | 46 | |||
| 48 | Гайка М4-6Н | 250462 | 1 | 1 | 48 | |||
| 54 | Колодка соединительная | 4573739001 | 1 | 1 | 54 | |||
| 56 | Шайба 4 | 252002 | 1 | 1 | 56 | |||
| 57 | Шайба 4 | 252132 | 1 | 1 | 57 | |||
| 59 | Шайба 6Л | 252154 | 9 | 9 | 59 | |||
| 72 | Блок предохранителей | ИКСУ.646114.017 | 2 | 2 | 72 | |||
| 73 | Лампа контрольная 2212.3803-53 ТУ РБ 07526946.113-96 | 7712.00.00.000-36 | 2 | 2 | 73 | |||
| 74 | Лампа контрольная 2212.3803-54 ТУ РБ 07526946.113-96 | 7712.00.00.000-37 | 2 | 2 | 74 | |||
| 76 | Лампа контрольная 2212.3803-56 ТУ РБ 07526946.113-96 | 7712.00.00.000-38 | 2 | 2 | 76 | |||
| 78 | Выключатель 86.3710-02.58 | 86.3710000-58 | 1 | 1 | 78 | |||
| 78 | Выключатель унифицированный 3812.3710-02.53 ТУ РБ 07526946.101-96 | 3037.00.00.000-14 | 1 | 1 | 78 | |||
| 80 | Выключатель ВК 12-1-01 | ЦИКС.642241.001-01 | 1 | 1 | 80 | |||
| 80 | Выключатель | 2812.3710-01 | 2 | 2 | 80 | |||
| 83 | Инфо-модуль | АДЮИ.441329.003 | 1 | 1 | 83 | |||
| 83 | Инфомодуль | 446 016 0020 | 2 | 2 | 83 | |||
| 86 | Электронный блок | 446 004 3240 | 1 | 1 | 86 | |||
| 86 | Электронный блок управления | АДЮИ.453633.016-03 | 1 | 1 | 86 | |||
| 90 | Предохранитель плавкий | ПР32-5 | 4 | 4 | 90 | |||
| 90 | Предохранитель плавкий | 35.3722-000 | 4 | 4 | 90 | |||
| 92 | Предохранитель плавкий | ПР32-10 | 4 | 4 | 92 | |||
| 92 | Предохранитель плавкий | 35.3722-000.02 | 4 | 4 | 92 | |||
| 96 | Реле 901.3747 | 901.3747.000-01 | 1 | 1 | 96 | |||
| 97 | Ухо крепежное | 106170-1 | 1 | 1 | 97 |
