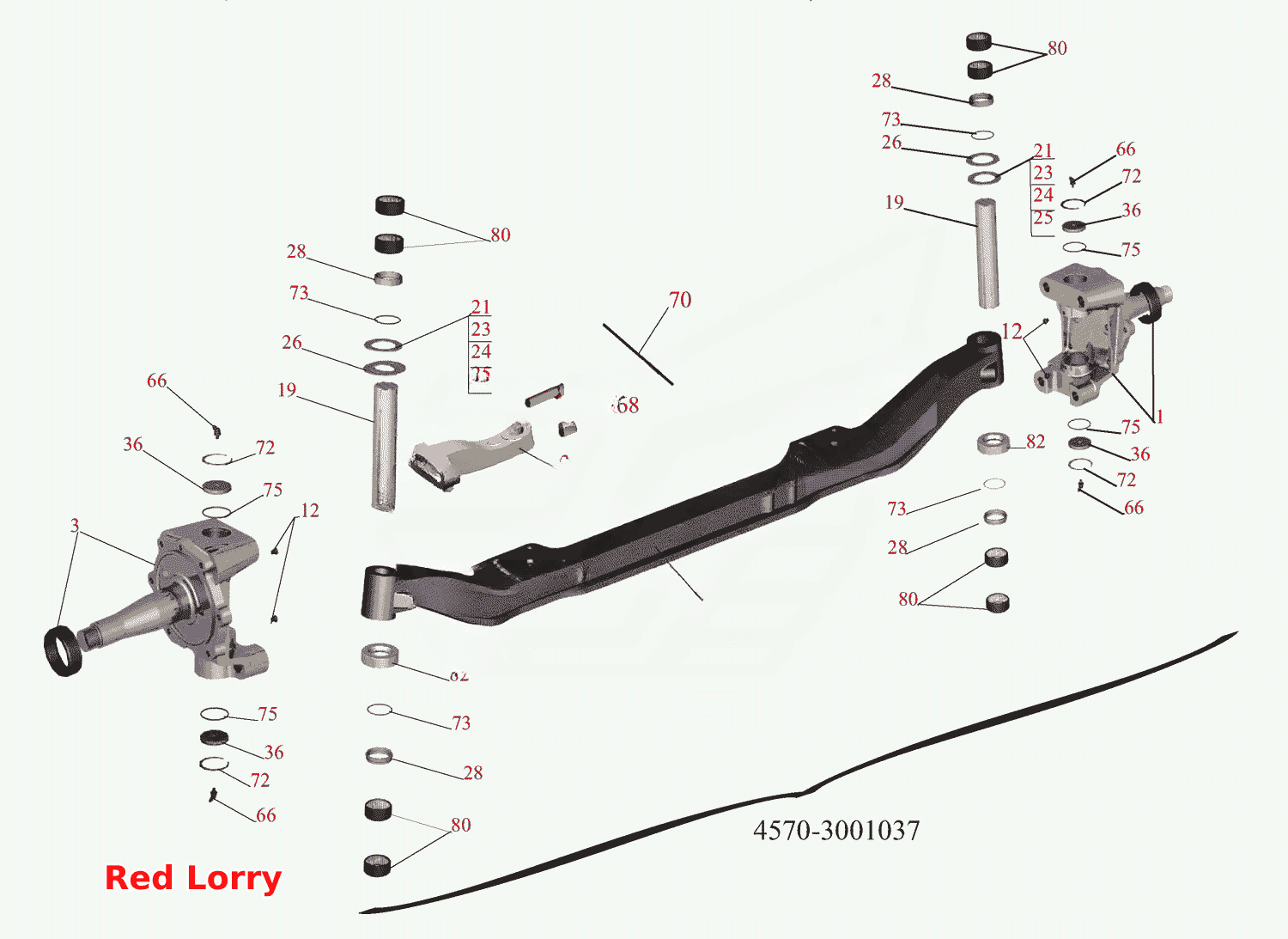

Передняя ось 4570-3000015(-010) (лист 2)
100%
Название детали
Балка с кулаками
Заводской номер
4570-3001037
Количество на модель
№
Название детали
Кулак поворотный
Заводской номер
4370-3001008
Количество на модель
1
№
1
Название детали
Кулак поворотный
Заводской номер
4370-3001009
Количество на модель
1
№
3
Название детали
Клапан предохранительный
Заводской номер
6422-3515006
Количество на модель
4
№
12
Название детали
Балка
Заводской номер
4370-3001010
Количество на модель
1
№
16
Название детали
Шкворень
Заводской номер
4370-3001019
Количество на модель
2
№
19
Название детали
Шайба регулировочная
Заводской номер
4370-3001020
Количество на модель
2
№
21
Название детали
Шайба регулировочная
Заводской номер
4370-3001021
Количество на модель
2
№
23
Название детали
Шайба регулировочная
Заводской номер
4370-3001022
Количество на модель
2
№
24
Название детали
Шайба регулировочная
Заводской номер
4370-3001023
Количество на модель
2
№
25
Название детали
Шайба
Заводской номер
4370-3001024
Количество на модель
2
№
26
Название детали
Втулка
Заводской номер
4370-3001029
Количество на модель
4
№
28
Название детали
Рычаг
Заводской номер
4570-3001035
Количество на модель
1
№
34
Название детали
Заглушка
Заводской номер
4370-3001036
Количество на модель
4
№
36
Название детали
Масленка 2.3.45.Ц6
Заводской номер
264030
Количество на модель
4
№
66
Название детали
Болт М20х1,5х75
Заводской номер
372938
Количество на модель
2
№
68
Название детали
Кольцо В 48
Заводской номер
400319
Количество на модель
4
№
72
Название детали
Кольцо
Заводской номер
038-042-25-2-3
Количество на модель
4
№
73
Название детали
Кольцо
Заводской номер
045-048-19-2-2
Количество на модель
4
№
75
Название детали
Подшипник
Заводской номер
NK38/20
Количество на модель
8
№
80
Название детали
Подшипник
Заводской номер
NK38/20В
Количество на модель
8
№
80
Название детали
Подшипник
Заводской номер
29908K1
Количество на модель
2
№
82
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Балка с кулаками | 4570-3001037 | |||||||
| 1 | Кулак поворотный | 4370-3001008 | 1 | 1 | 1 | |||
| 3 | Кулак поворотный | 4370-3001009 | 1 | 1 | 3 | |||
| 12 | Клапан предохранительный | 6422-3515006 | 4 | 4 | 12 | |||
| 16 | Балка | 4370-3001010 | 1 | 1 | 16 | |||
| 19 | Шкворень | 4370-3001019 | 2 | 2 | 19 | |||
| 21 | Шайба регулировочная | 4370-3001020 | 2 | 2 | 21 | |||
| 23 | Шайба регулировочная | 4370-3001021 | 2 | 2 | 23 | |||
| 24 | Шайба регулировочная | 4370-3001022 | 2 | 2 | 24 | |||
| 25 | Шайба регулировочная | 4370-3001023 | 2 | 2 | 25 | |||
| 26 | Шайба | 4370-3001024 | 2 | 2 | 26 | |||
| 28 | Втулка | 4370-3001029 | 4 | 4 | 28 | |||
| 34 | Рычаг | 4570-3001035 | 1 | 1 | 34 | |||
| 36 | Заглушка | 4370-3001036 | 4 | 4 | 36 | |||
| 66 | Масленка 2.3.45.Ц6 | 264030 | 4 | 4 | 66 | |||
| 68 | Болт М20х1,5х75 | 372938 | 2 | 2 | 68 | |||
| 72 | Кольцо В 48 | 400319 | 4 | 4 | 72 | |||
| 73 | Кольцо | 038-042-25-2-3 | 4 | 4 | 73 | |||
| 75 | Кольцо | 045-048-19-2-2 | 4 | 4 | 75 | |||
| 80 | Подшипник | NK38/20 | 8 | 8 | 80 | |||
| 80 | Подшипник | NK38/20В | 8 | 8 | 80 | |||
| 82 | Подшипник | 29908K1 | 2 | 2 | 82 |
