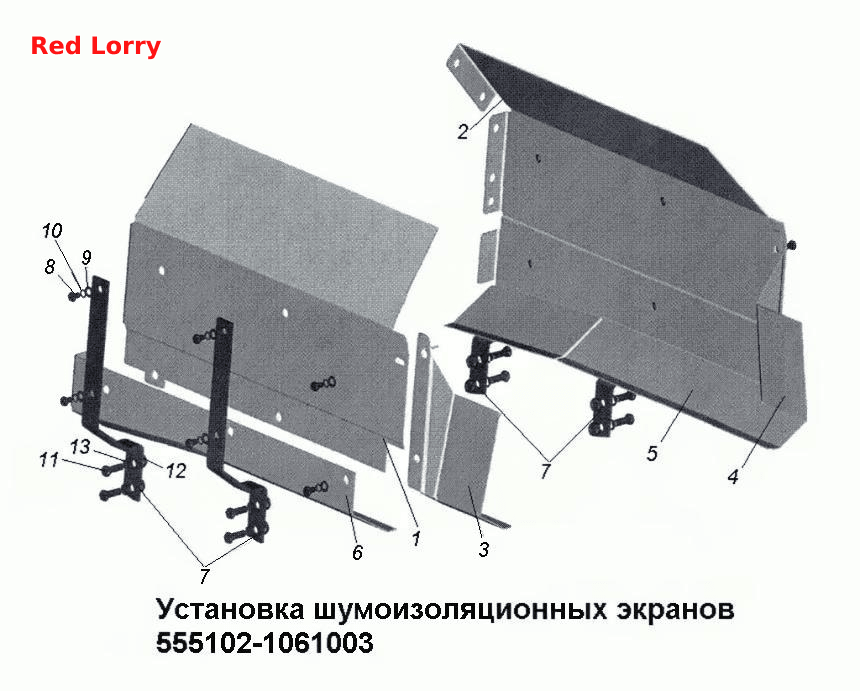

Установка шумоизоляционных экранов 555102-1061003
100%
Название детали
Экран верхний средний
Заводской номер
555102-1061541
Количество на модель
1
№
1
Название детали
Экран верхний средний
Заводской номер
555102-1061540
Количество на модель
1
№
2
Название детали
Экран верхний задний
Заводской номер
555102-1061151
Количество на модель
1
№
3
Название детали
Экран верхний задний
Заводской номер
555102-1061150
Количество на модель
1
№
4
Название детали
Экран верхний средний
Заводской номер
555102-1061160
Количество на модель
1
№
5
Название детали
Экран верхний средний
Заводской номер
555102-1061161
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
642208-1061011
Количество на модель
4
№
7
Название детали
Болт М8-6gх12
Заводской номер
201452
Количество на модель
12
№
8
Название детали
Шайба 8
Заводской номер
252005
Количество на модель
12
№
9
Название детали
Шайба 8Л
Заводской номер
252155
Количество на модель
12
№
10
Название детали
Болт М10-6gх30
Заводской номер
201499
Количество на модель
8
№
11
Название детали
Гайка М10-6Н
Заводской номер
250512
Количество на модель
8
№
12
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
8
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Экран верхний средний | 555102-1061541 | 1 | 1 | 1 | |||
| 2 | Экран верхний средний | 555102-1061540 | 1 | 1 | 2 | |||
| 3 | Экран верхний задний | 555102-1061151 | 1 | 1 | 3 | |||
| 4 | Экран верхний задний | 555102-1061150 | 1 | 1 | 4 | |||
| 5 | Экран верхний средний | 555102-1061160 | 1 | 1 | 5 | |||
| 6 | Экран верхний средний | 555102-1061161 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 642208-1061011 | 4 | 4 | 7 | |||
| 8 | Болт М8-6gх12 | 201452 | 12 | 12 | 8 | |||
| 9 | Шайба 8 | 252005 | 12 | 12 | 9 | |||
| 10 | Шайба 8Л | 252155 | 12 | 12 | 10 | |||
| 11 | Болт М10-6gх30 | 201499 | 8 | 8 | 11 | |||
| 12 | Гайка М10-6Н | 250512 | 8 | 8 | 12 | |||
| 13 | Шайба 10Л | 252156 | 8 | 8 | 13 |
