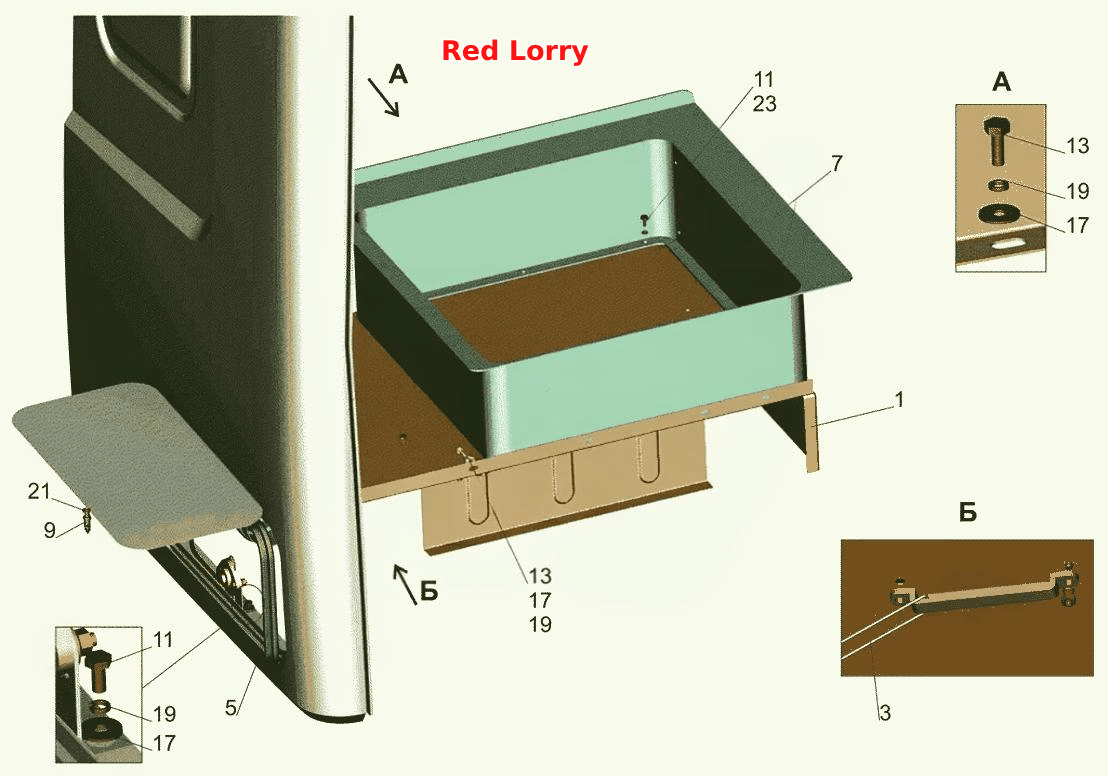

Установка инструментального ящика 6430-5000115-020
100%
Название детали
Ящик инструментальный
Заводской номер
6430-5108010-020
Количество на модель
1
№
1
Название детали
Упор
Заводской номер
6430-5108039
Количество на модель
1
№
3
Название детали
Уплотнитель
Заводской номер
6430-5108043-010
Количество на модель
1
№
5
Название детали
Подставка-ящик
Заводской номер
6430-8219249-010
Количество на модель
1
№
7
Название детали
Фиксатор
Заводской номер
6430-8406022-010
Количество на модель
1
№
9
Название детали
Болт М6-6gх12
Заводской номер
201416
Количество на модель
6
№
11
Название детали
Болт
Заводской номер
201418
Количество на модель
9
№
13
Название детали
Шайба
Заводской номер
252037
Количество на модель
9
№
17
Название детали
Шайба 6Л
Заводской номер
252154
Количество на модель
9
№
19
Название детали
Шайба 8Л
Заводской номер
252155
Количество на модель
1
№
21
Название детали
Шайба 6
Заводской номер
252263
Количество на модель
6
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ящик инструментальный | 6430-5108010-020 | 1 | 1 | 1 | |||
| 3 | Упор | 6430-5108039 | 1 | 1 | 3 | |||
| 5 | Уплотнитель | 6430-5108043-010 | 1 | 1 | 5 | |||
| 7 | Подставка-ящик | 6430-8219249-010 | 1 | 1 | 7 | |||
| 9 | Фиксатор | 6430-8406022-010 | 1 | 1 | 9 | |||
| 11 | Болт М6-6gх12 | 201416 | 6 | 6 | 11 | |||
| 13 | Болт | 201418 | 9 | 9 | 13 | |||
| 17 | Шайба | 252037 | 9 | 9 | 17 | |||
| 19 | Шайба 6Л | 252154 | 9 | 9 | 19 | |||
| 21 | Шайба 8Л | 252155 | 1 | 1 | 21 | |||
| 23 | Шайба 6 | 252263 | 6 | 6 | 23 |
