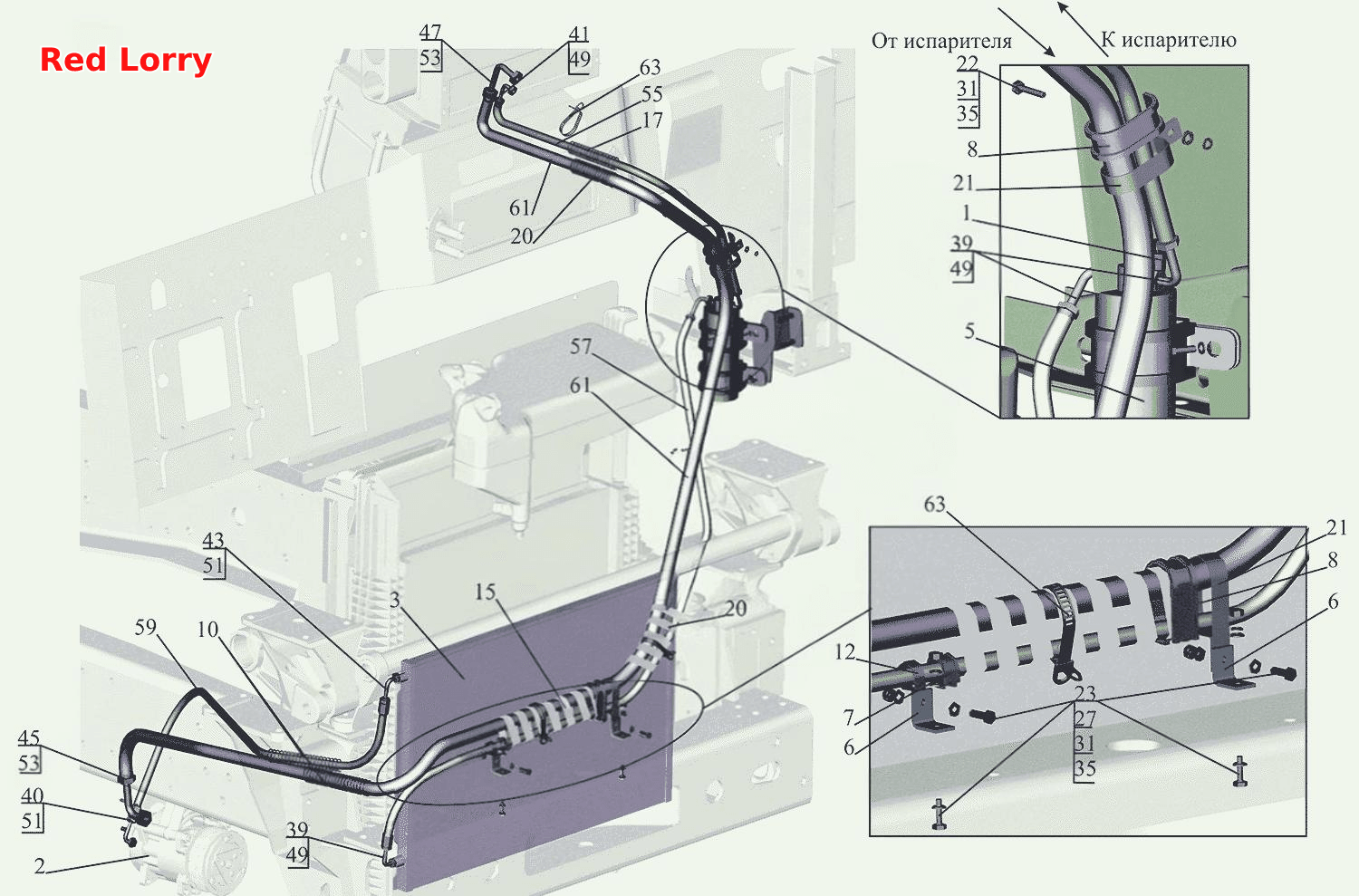

Установка кондиционера 4371V2-8100004-000
100%
Название детали
Установка электрооборудования кондиционера
Заводской номер
544069-3700092
Количество на модель
1
№
1
Название детали
Установка компрессора
Заводской номер
4371V2-8100010-000
Количество на модель
1
№
2
Название детали
Установка конденсатора
Заводской номер
4371V2-8100034-000
Количество на модель
1
№
3
Название детали
Установка ресивера-осушителя
Заводской номер
544020-8100036
Количество на модель
1
№
5
Название детали
Угольник оттяжной пружины
Заводской номер
504В-3504046
Количество на модель
2
№
6
Название детали
Прокладка
Заводской номер
64227-3506025
Количество на модель
1
№
7
Название детали
Прокладка
Заводской номер
64227-3506026
Количество на модель
2
№
8
Название детали
Пружина
Заводской номер
500-3506097
Количество на модель
6
№
10
Название детали
Хомут крепления
Заводской номер
64221-3724627
Количество на модель
2
№
12
Название детали
Лента
Заводской номер
643008-8101596
Количество на модель
1
№
15
Название детали
Лента
Заводской номер
544069-8101596-010
Количество на модель
1
№
17
Название детали
Лента
Заводской номер
643008-8101596-030
Количество на модель
1
№
20
Название детали
Кляммер
Заводской номер
403631
Количество на модель
2
№
21
Название детали
Болт М6-6gх30
Заводской номер
370536
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
201420
Количество на модель
4
№
23
Название детали
Гайка
Заводской номер
250508
Количество на модель
4
№
27
Название детали
Шайба
Заводской номер
252004
Количество на модель
9
№
31
Название детали
Шайба 6Л
Заводской номер
252154
Количество на модель
5
№
35
Название детали
Фитинг ф8-90°
Заводской номер
ДЯКЛ-АФК011.001
Количество на модель
3
№
39
Название детали
Фитинг ф10-90°
Заводской номер
ДЯКЛ-АФК011.004
Количество на модель
1
№
40
Название детали
Фитинг ф8-90°
Заводской номер
ДЯКЛ-АФК011.002
Количество на модель
1
№
41
Название детали
Фитинг ф 10-90°
Заводской номер
ДЯКЛ-АФК011.003
Количество на модель
1
№
43
Название детали
Фитинг ф13-90°
Заводской номер
ДЯКЛ-АФК011.005
Количество на модель
1
№
45
Название детали
Фитинг ф13-90°
Заводской номер
ДЯКЛ-АФК011.006
Количество на модель
1
№
47
Название детали
Хомут, G 8
Заводской номер
ДЯКЛ-АФК011.011
Количество на модель
4
№
49
Название детали
Хомут, G10
Заводской номер
ДЯКЛ-АФК011.012
Количество на модель
2
№
51
Название детали
Хомут, G13
Заводской номер
ДЯКЛ-АФК011.013
Количество на модель
2
№
53
Название детали
Шланг ф8
Заводской номер
ДЯКЛ-АФК011.017-04
Количество на модель
1
№
55
Название детали
Шланг ф8
Заводской номер
ДЯКЛ-АФК011.017-02
Количество на модель
1
№
57
Название детали
Шланг ф10
Заводской номер
ДЯКЛ-АФК011.018-01
Количество на модель
1
№
59
Название детали
Шланг ф13
Заводской номер
ДЯКЛ-АФК011.019-01
Количество на модель
1
№
61
Название детали
Кабельная стяжка
Заводской номер
8320203
Количество на модель
6
№
63
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка электрооборудования кондиционера | 544069-3700092 | 1 | 1 | 1 | |||
| 2 | Установка компрессора | 4371V2-8100010-000 | 1 | 1 | 2 | |||
| 3 | Установка конденсатора | 4371V2-8100034-000 | 1 | 1 | 3 | |||
| 5 | Установка ресивера-осушителя | 544020-8100036 | 1 | 1 | 5 | |||
| 6 | Угольник оттяжной пружины | 504В-3504046 | 2 | 2 | 6 | |||
| 7 | Прокладка | 64227-3506025 | 1 | 1 | 7 | |||
| 8 | Прокладка | 64227-3506026 | 2 | 2 | 8 | |||
| 10 | Пружина | 500-3506097 | 6 | 6 | 10 | |||
| 12 | Хомут крепления | 64221-3724627 | 2 | 2 | 12 | |||
| 15 | Лента | 643008-8101596 | 1 | 1 | 15 | |||
| 17 | Лента | 544069-8101596-010 | 1 | 1 | 17 | |||
| 20 | Лента | 643008-8101596-030 | 1 | 1 | 20 | |||
| 21 | Кляммер | 403631 | 2 | 2 | 21 | |||
| 22 | Болт М6-6gх30 | 370536 | 1 | 1 | 22 | |||
| 23 | Болт | 201420 | 4 | 4 | 23 | |||
| 27 | Гайка | 250508 | 4 | 4 | 27 | |||
| 31 | Шайба | 252004 | 9 | 9 | 31 | |||
| 35 | Шайба 6Л | 252154 | 5 | 5 | 35 | |||
| 39 | Фитинг ф8-90° | ДЯКЛ-АФК011.001 | 3 | 3 | 39 | |||
| 40 | Фитинг ф10-90° | ДЯКЛ-АФК011.004 | 1 | 1 | 40 | |||
| 41 | Фитинг ф8-90° | ДЯКЛ-АФК011.002 | 1 | 1 | 41 | |||
| 43 | Фитинг ф 10-90° | ДЯКЛ-АФК011.003 | 1 | 1 | 43 | |||
| 45 | Фитинг ф13-90° | ДЯКЛ-АФК011.005 | 1 | 1 | 45 | |||
| 47 | Фитинг ф13-90° | ДЯКЛ-АФК011.006 | 1 | 1 | 47 | |||
| 49 | Хомут, G 8 | ДЯКЛ-АФК011.011 | 4 | 4 | 49 | |||
| 51 | Хомут, G10 | ДЯКЛ-АФК011.012 | 2 | 2 | 51 | |||
| 53 | Хомут, G13 | ДЯКЛ-АФК011.013 | 2 | 2 | 53 | |||
| 55 | Шланг ф8 | ДЯКЛ-АФК011.017-04 | 1 | 1 | 55 | |||
| 57 | Шланг ф8 | ДЯКЛ-АФК011.017-02 | 1 | 1 | 57 | |||
| 59 | Шланг ф10 | ДЯКЛ-АФК011.018-01 | 1 | 1 | 59 | |||
| 61 | Шланг ф13 | ДЯКЛ-АФК011.019-01 | 1 | 1 | 61 | |||
| 63 | Кабельная стяжка | 8320203 | 6 | 6 | 63 |
