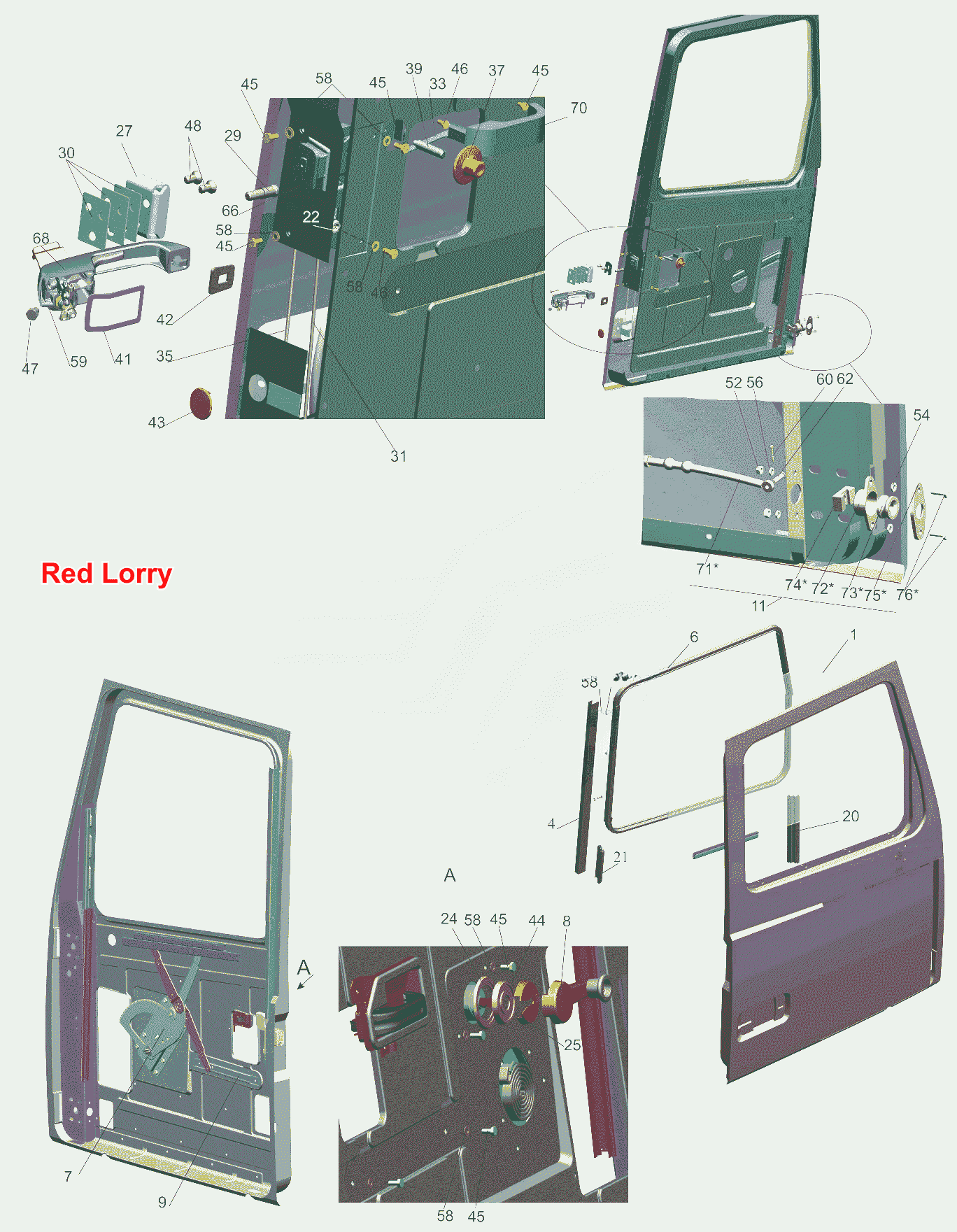

Установка дверной арматуры 6430-6100010 (правая), 6430-6100011 (левая)
100%
Название детали
Стекло опускное правое
Заводской номер
6430-6103210
Количество на модель
1
№
1
Название детали
Стекло опускное левое
Заводской номер
6430-6103211
Количество на модель
1
№
1
Название детали
Стойка правая
Заводской номер
6430-6103234-010
Количество на модель
1
№
4
Название детали
Стойка левая
Заводской номер
6430-6103235-010
Количество на модель
1
№
4
Название детали
Уплотнитель
Заводской номер
6430-6103254
Количество на модель
1
№
6
Название детали
Стеклоподъёмник правый
Заводской номер
6430-6104010-001
Количество на модель
1
№
7
Название детали
Стеклоподъёмник левый
Заводской номер
6430-6104011-001
Количество на модель
1
№
7
Название детали
Ручка стеклоподъемника
Заводской номер
64221-6104064
Количество на модель
1
№
8
Название детали
Кулиса нижняя
Заводской номер
6430-6104112
Количество на модель
1
№
9
Название детали
Ограничитель
Заводской номер
6430-6106072
Количество на модель
1
№
11
Название детали
Уплотнитель
Заводской номер
6430-6103261-020
Количество на модель
1
№
20
Название детали
Уплотнитель
Заводской номер
6430-6103263
Количество на модель
1
№
21
Название детали
Буфер
Заводской номер
6430-6103273
Количество на модель
1
№
22
Название детали
Накладка
Заводской номер
6430-6104050
Количество на модель
1
№
24
Название детали
Облицовка ручки
Заводской номер
64221-6104069
Количество на модель
1
№
25
Название детали
Обойма фиксатора правая
Заводской номер
6430-6105036
Количество на модель
1
№
27
Название детали
Обойма фиксатора левая
Заводской номер
6430-6105037
Количество на модель
1
№
27
Название детали
Фиксатор
Заводской номер
6430-6105039
Количество на модель
1
№
29
Название детали
Прокладка регулировочная
Заводской номер
6430-6105040
Количество на модель
3
№
30
Название детали
Тяга наружного привода
Заводской номер
5440-6105101
Количество на модель
1
№
31
Название детали
Тяга привода правая
Заводской номер
6430-6105102
Количество на модель
1
№
33
Название детали
Тяга привода левая
Заводской номер
6430-6105103
Количество на модель
1
№
33
Название детали
Тяга фиксатора левая
Заводской номер
5440-6105104
Количество на модель
1
№
35
Название детали
Тяга фиксатора правая
Заводской номер
5440-6105105
Количество на модель
1
№
35
Название детали
Кнопка выключателя замка
Заводской номер
6430-6105108
Количество на модель
1
№
37
Название детали
Основание кнопки
Заводской номер
6430-6105110
Количество на модель
1
№
39
Название детали
Прокладка передняя
Заводской номер
5440-6105158
Количество на модель
1
№
41
Название детали
Прокладка задняя
Заводской номер
5440-6105159
Количество на модель
1
№
42
Название детали
Заглушка
Заводской номер
6430-6105165
Количество на модель
1
№
43
Название детали
Розетка ручки
Заводской номер
5336-6105184-10
Количество на модель
1
№
44
Название детали
Болт М6-6gх12
Заводской номер
201416
Количество на модель
15
№
45
Название детали
Болт
Заводской номер
201420
Количество на модель
4
№
46
Название детали
Болт М8-6gх12
Заводской номер
201452
Количество на модель
1
№
47
Название детали
Винт 2М8-6gх20
Заводской номер
231664
Количество на модель
2
№
48
Название детали
Винт
Заводской номер
220105
Количество на модель
3
№
50
Название детали
Гайка
Заводской номер
250508
Количество на модель
2
№
52
Название детали
Шайба
Заводской номер
252004
Количество на модель
4
№
54
Название детали
Шайба
Заводской номер
252134
Количество на модель
2
№
56
Название детали
Шайба 26
Заводской номер
252174
Количество на модель
16
№
58
Название детали
Шайба 8
Заводской номер
252270-02
Количество на модель
1
№
59
Название детали
Шплинт 2,5х16
Заводской номер
258024
Количество на модель
1
№
60
Название детали
Палец 6х22
Заводской номер
260013
Количество на модель
1
№
62
Название детали
Замок правый
Заводской номер
ИЖКС304265.004-06
Количество на модель
1
№
66
Название детали
Ручка наружная правая
Заводской номер
ИЖКС303658.059-01
Количество на модель
1
№
68
Название детали
Ручка внутренняя правая
Заводской номер
ИЖКС332587.007-01
Количество на модель
1
№
70
Название детали
Ручка внутренняя левая
Заводской номер
ИЖКС332587.007
Количество на модель
1
№
70
Название детали
Ограничитель
Заводской номер
6430-6106080
Количество на модель
1
№
71
Название детали
Корпус ограничителя
Заводской номер
6430-6106078
Количество на модель
1
№
72
Название детали
Направляющая
Заводской номер
6430-6106093
Количество на модель
1
№
73
Название детали
Буфер
Заводской номер
6430-6106095
Количество на модель
1
№
74
Название детали
Крышка ограничителя
Заводской номер
6430-6106096
Количество на модель
1
№
75
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стекло опускное правое | 6430-6103210 | 1 | 1 | 1 | |||
| 1 | Стекло опускное левое | 6430-6103211 | 1 | 1 | 1 | |||
| 4 | Стойка правая | 6430-6103234-010 | 1 | 1 | 4 | |||
| 4 | Стойка левая | 6430-6103235-010 | 1 | 1 | 4 | |||
| 6 | Уплотнитель | 6430-6103254 | 1 | 1 | 6 | |||
| 7 | Стеклоподъёмник правый | 6430-6104010-001 | 1 | 1 | 7 | |||
| 7 | Стеклоподъёмник левый | 6430-6104011-001 | 1 | 1 | 7 | |||
| 8 | Ручка стеклоподъемника | 64221-6104064 | 1 | 1 | 8 | |||
| 9 | Кулиса нижняя | 6430-6104112 | 1 | 1 | 9 | |||
| 11 | Ограничитель | 6430-6106072 | 1 | 1 | 11 | |||
| 20 | Уплотнитель | 6430-6103261-020 | 1 | 1 | 20 | |||
| 21 | Уплотнитель | 6430-6103263 | 1 | 1 | 21 | |||
| 22 | Буфер | 6430-6103273 | 1 | 1 | 22 | |||
| 24 | Накладка | 6430-6104050 | 1 | 1 | 24 | |||
| 25 | Облицовка ручки | 64221-6104069 | 1 | 1 | 25 | |||
| 27 | Обойма фиксатора правая | 6430-6105036 | 1 | 1 | 27 | |||
| 27 | Обойма фиксатора левая | 6430-6105037 | 1 | 1 | 27 | |||
| 29 | Фиксатор | 6430-6105039 | 1 | 1 | 29 | |||
| 30 | Прокладка регулировочная | 6430-6105040 | 3 | 3 | 30 | |||
| 31 | Тяга наружного привода | 5440-6105101 | 1 | 1 | 31 | |||
| 33 | Тяга привода правая | 6430-6105102 | 1 | 1 | 33 | |||
| 33 | Тяга привода левая | 6430-6105103 | 1 | 1 | 33 | |||
| 35 | Тяга фиксатора левая | 5440-6105104 | 1 | 1 | 35 | |||
| 35 | Тяга фиксатора правая | 5440-6105105 | 1 | 1 | 35 | |||
| 37 | Кнопка выключателя замка | 6430-6105108 | 1 | 1 | 37 | |||
| 39 | Основание кнопки | 6430-6105110 | 1 | 1 | 39 | |||
| 41 | Прокладка передняя | 5440-6105158 | 1 | 1 | 41 | |||
| 42 | Прокладка задняя | 5440-6105159 | 1 | 1 | 42 | |||
| 43 | Заглушка | 6430-6105165 | 1 | 1 | 43 | |||
| 44 | Розетка ручки | 5336-6105184-10 | 1 | 1 | 44 | |||
| 45 | Болт М6-6gх12 | 201416 | 15 | 15 | 45 | |||
| 46 | Болт | 201420 | 4 | 4 | 46 | |||
| 47 | Болт М8-6gх12 | 201452 | 1 | 1 | 47 | |||
| 48 | Винт 2М8-6gх20 | 231664 | 2 | 2 | 48 | |||
| 50 | Винт | 220105 | 3 | 3 | 50 | |||
| 52 | Гайка | 250508 | 2 | 2 | 52 | |||
| 54 | Шайба | 252004 | 4 | 4 | 54 | |||
| 56 | Шайба | 252134 | 2 | 2 | 56 | |||
| 58 | Шайба 26 | 252174 | 16 | 16 | 58 | |||
| 59 | Шайба 8 | 252270-02 | 1 | 1 | 59 | |||
| 60 | Шплинт 2,5х16 | 258024 | 1 | 1 | 60 | |||
| 62 | Палец 6х22 | 260013 | 1 | 1 | 62 | |||
| 66 | Замок правый | ИЖКС304265.004-06 | 1 | 1 | 66 | |||
| 68 | Ручка наружная правая | ИЖКС303658.059-01 | 1 | 1 | 68 | |||
| 70 | Ручка внутренняя правая | ИЖКС332587.007-01 | 1 | 1 | 70 | |||
| 70 | Ручка внутренняя левая | ИЖКС332587.007 | 1 | 1 | 70 | |||
| 71 | Ограничитель | 6430-6106080 | 1 | 1 | 71 | |||
| 72 | Корпус ограничителя | 6430-6106078 | 1 | 1 | 72 | |||
| 73 | Направляющая | 6430-6106093 | 1 | 1 | 73 | |||
| 74 | Буфер | 6430-6106095 | 1 | 1 | 74 | |||
| 75 | Крышка ограничителя | 6430-6106096 | 1 | 1 | 75 |
