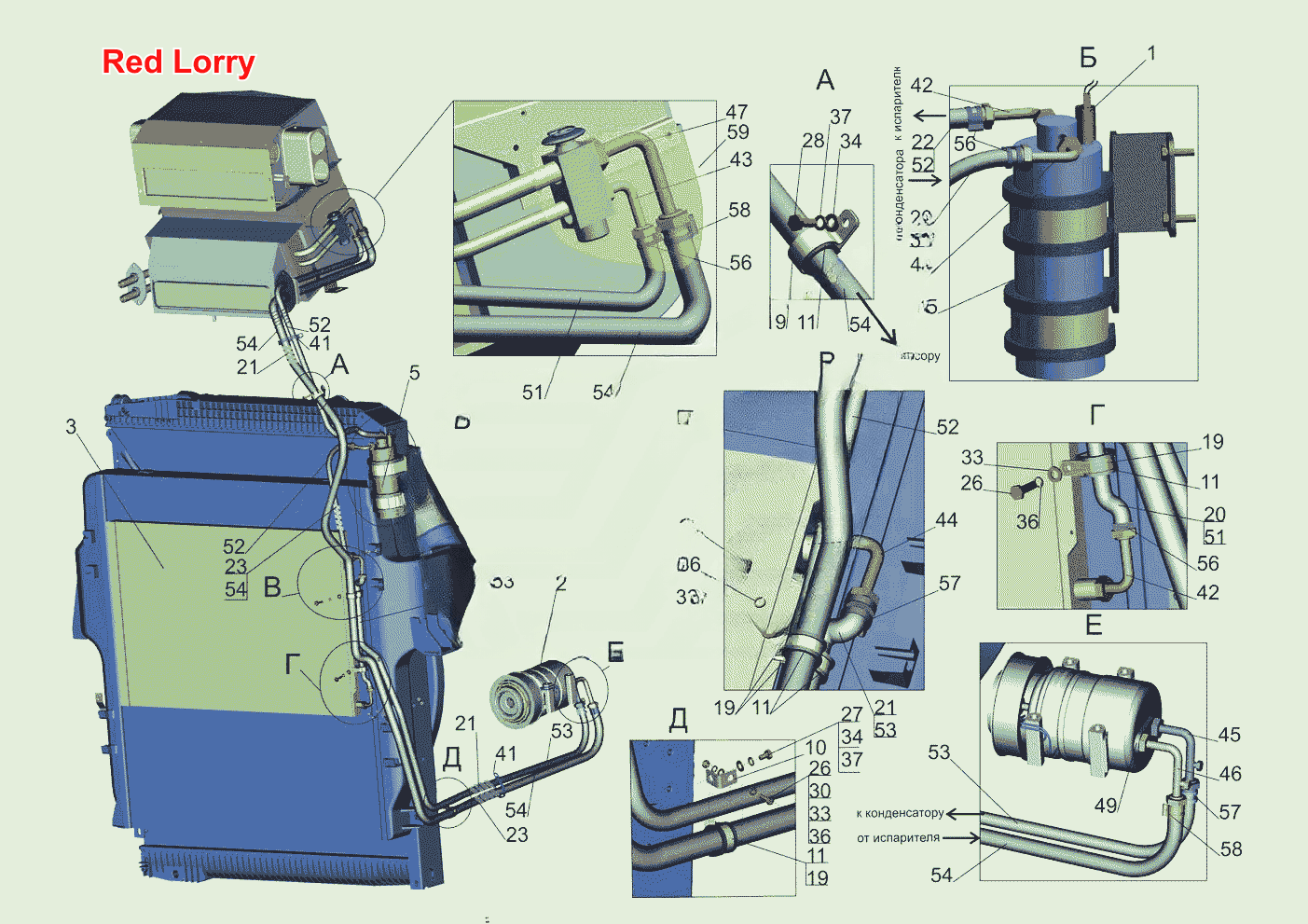

Установка кондиционера 5440B9-8100004
100%
Название детали
Установка электрооборудования кондиционера
Заводской номер
5440А9-3700092
Количество на модель
1
№
1
Название детали
Установка компрессора
Заводской номер
5440А9-8100010
Количество на модель
1
№
2
Название детали
Установка конденсатора
Заводской номер
5440В9-8100034
Количество на модель
1
№
3
Название детали
Установка ресивера-осушителя
Заводской номер
544020-8100036
Количество на модель
1
№
5
Название детали
Угольник оттяжной пружины
Заводской номер
504В-3504046
Количество на модель
1
№
10
Название детали
Прокладка
Заводской номер
64227-3506025
Количество на модель
2
№
11
Название детали
Хомут
Заводской номер
64221-3724630
Количество на модель
2
№
19
Название детали
Лента
Заводской номер
544069-8101596-010
Количество на модель
2
№
20
Название детали
Лента
Заводской номер
643008-8101596-010
Количество на модель
4
№
21
Название детали
Лента
Заводской номер
643008-8101596-020
Количество на модель
1
№
22
Название детали
Лента
Заводской номер
643008-8101596-030
Количество на модель
3
№
23
Название детали
Болт
Заводской номер
201420
Количество на модель
1
№
26
Название детали
Болт М8-6gх20
Заводской номер
201456
Количество на модель
1
№
27
Название детали
Болт М8-6gх35
Заводской номер
200263
Количество на модель
1
№
28
Название детали
Гайка
Заводской номер
250508
Количество на модель
1
№
30
Название детали
Шайба
Заводской номер
252004
Количество на модель
2
№
33
Название детали
Шайба 8
Заводской номер
252005
Количество на модель
2
№
34
Название детали
Шайба 6Л
Заводской номер
252154
Количество на модель
1
№
36
Название детали
Шайба 8Л
Заводской номер
252155
Количество на модель
2
№
37
Название детали
Кабельная стяжка
Заводской номер
8320203
Количество на модель
7
№
41
Название детали
Фитинг ф8-90°
Заводской номер
ДЯКЛ-АФК011.001
Количество на модель
3
№
42
Название детали
Фитинг ф8-90°
Заводской номер
ДЯКЛ-АФК011.002
Количество на модель
1
№
43
Название детали
Фитинг ф 10-90°
Заводской номер
ДЯКЛ-АФК011.003
Количество на модель
1
№
44
Название детали
Фитинг ф10-90°
Заводской номер
ДЯКЛ-АФК011.004
Количество на модель
1
№
45
Название детали
Фитинг ф13-90°
Заводской номер
ДЯКЛ-АФК011.005
Количество на модель
1
№
46
Название детали
Фитинг ф13-90°
Заводской номер
ДЯКЛ-АФК011.006
Количество на модель
1
№
47
Название детали
Фитинг компрессора
Заводской номер
ДЯКЛ-АФК001.002
Количество на модель
1
№
49
Название детали
Шланг ф8,
Заводской номер
ДЯКЛ-АФК011.017-03
Количество на модель
1
№
51
Название детали
Шланг ф8
Заводской номер
ДЯКЛ-АФК011.017-04
Количество на модель
1
№
52
Название детали
Шланг ф10
Заводской номер
ДЯКЛ-АФК011.018-01
Количество на модель
1
№
53
Название детали
Шланг ф13
Заводской номер
ДЯКЛ-АФК011.019-02
Количество на модель
1
№
54
Название детали
Хомут, G 8
Заводской номер
ДЯКЛ-АФК011.011
Количество на модель
4
№
56
Название детали
Хомут, G10
Заводской номер
ДЯКЛ-АФК011.012
Количество на модель
2
№
57
Название детали
Хомут, G13
Заводской номер
ДЯКЛ-АФК011.013
Количество на модель
2
№
58
Название детали
Сырая резина
Заводской номер
ДЯКЛ-АФК011.025
Количество на модель
1
№
59
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка электрооборудования кондиционера | 5440А9-3700092 | 1 | 1 | 1 | |||
| 2 | Установка компрессора | 5440А9-8100010 | 1 | 1 | 2 | |||
| 3 | Установка конденсатора | 5440В9-8100034 | 1 | 1 | 3 | |||
| 5 | Установка ресивера-осушителя | 544020-8100036 | 1 | 1 | 5 | |||
| 10 | Угольник оттяжной пружины | 504В-3504046 | 1 | 1 | 10 | |||
| 11 | Прокладка | 64227-3506025 | 2 | 2 | 11 | |||
| 19 | Хомут | 64221-3724630 | 2 | 2 | 19 | |||
| 20 | Лента | 544069-8101596-010 | 2 | 2 | 20 | |||
| 21 | Лента | 643008-8101596-010 | 4 | 4 | 21 | |||
| 22 | Лента | 643008-8101596-020 | 1 | 1 | 22 | |||
| 23 | Лента | 643008-8101596-030 | 3 | 3 | 23 | |||
| 26 | Болт | 201420 | 1 | 1 | 26 | |||
| 27 | Болт М8-6gх20 | 201456 | 1 | 1 | 27 | |||
| 28 | Болт М8-6gх35 | 200263 | 1 | 1 | 28 | |||
| 30 | Гайка | 250508 | 1 | 1 | 30 | |||
| 33 | Шайба | 252004 | 2 | 2 | 33 | |||
| 34 | Шайба 8 | 252005 | 2 | 2 | 34 | |||
| 36 | Шайба 6Л | 252154 | 1 | 1 | 36 | |||
| 37 | Шайба 8Л | 252155 | 2 | 2 | 37 | |||
| 41 | Кабельная стяжка | 8320203 | 7 | 7 | 41 | |||
| 42 | Фитинг ф8-90° | ДЯКЛ-АФК011.001 | 3 | 3 | 42 | |||
| 43 | Фитинг ф8-90° | ДЯКЛ-АФК011.002 | 1 | 1 | 43 | |||
| 44 | Фитинг ф 10-90° | ДЯКЛ-АФК011.003 | 1 | 1 | 44 | |||
| 45 | Фитинг ф10-90° | ДЯКЛ-АФК011.004 | 1 | 1 | 45 | |||
| 46 | Фитинг ф13-90° | ДЯКЛ-АФК011.005 | 1 | 1 | 46 | |||
| 47 | Фитинг ф13-90° | ДЯКЛ-АФК011.006 | 1 | 1 | 47 | |||
| 49 | Фитинг компрессора | ДЯКЛ-АФК001.002 | 1 | 1 | 49 | |||
| 51 | Шланг ф8, | ДЯКЛ-АФК011.017-03 | 1 | 1 | 51 | |||
| 52 | Шланг ф8 | ДЯКЛ-АФК011.017-04 | 1 | 1 | 52 | |||
| 53 | Шланг ф10 | ДЯКЛ-АФК011.018-01 | 1 | 1 | 53 | |||
| 54 | Шланг ф13 | ДЯКЛ-АФК011.019-02 | 1 | 1 | 54 | |||
| 56 | Хомут, G 8 | ДЯКЛ-АФК011.011 | 4 | 4 | 56 | |||
| 57 | Хомут, G10 | ДЯКЛ-АФК011.012 | 2 | 2 | 57 | |||
| 58 | Хомут, G13 | ДЯКЛ-АФК011.013 | 2 | 2 | 58 | |||
| 59 | Сырая резина | ДЯКЛ-АФК011.025 | 1 | 1 | 59 |
