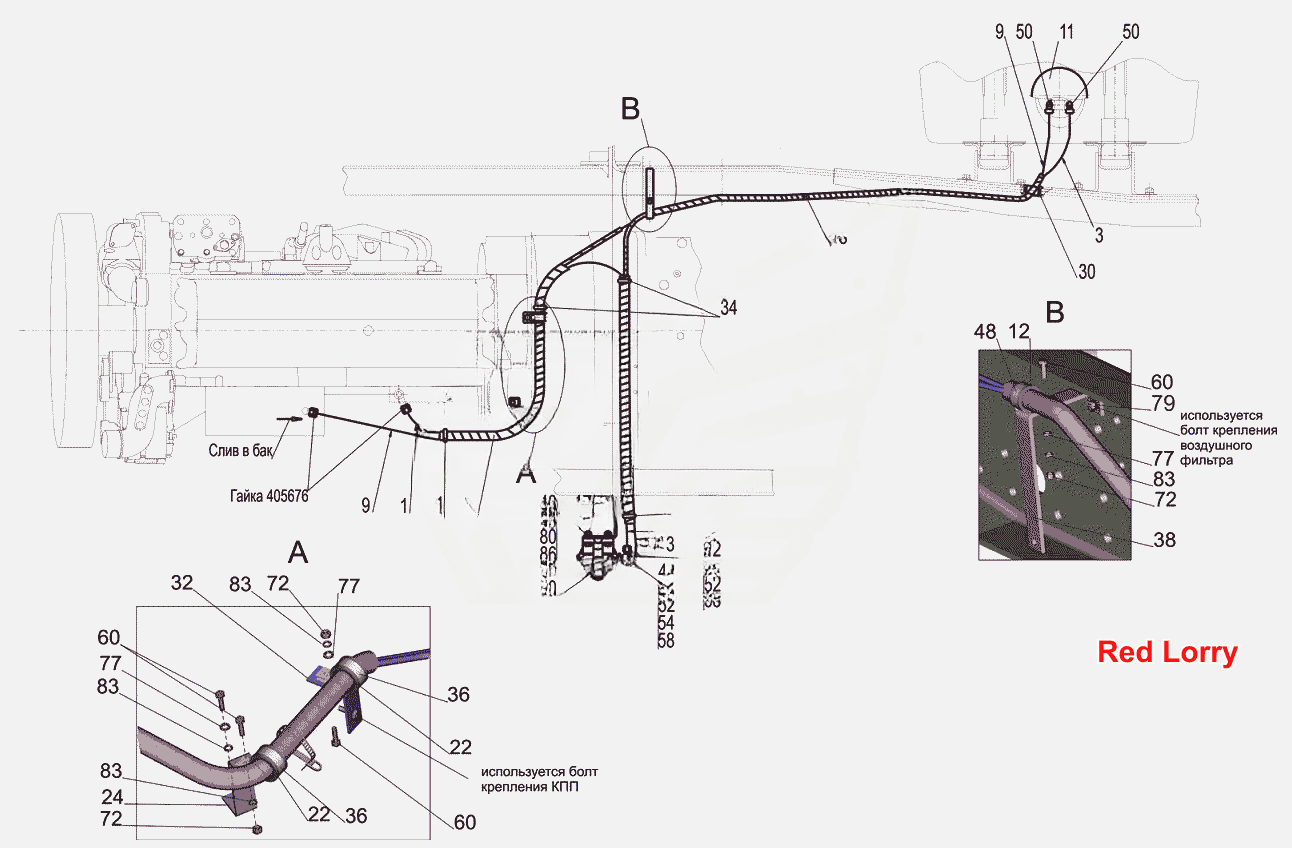

Установка топливопроводов 6501B9-1104002-030
100%
Название детали
Топливопровод
Заводской номер
5440А9-1104492
Количество на модель
1
№
1
Название детали
Топливопровод
Заводской номер
6501В9-1104500-000
Количество на модель
1
№
3
Название детали
Топливопровод
Заводской номер
6501В9-1104586-000
Количество на модель
1
№
9
Название детали
Крышка
Заводской номер
64221-1104019-001
Количество на модель
1
№
11
Название детали
Втулка
Заводской номер
500-1104542
Количество на модель
1
№
12
Название детали
Лента
Заводской номер
551669-1104543
Количество на модель
1
№
13
Название детали
Лента 19x16x35 (L=1500мм)
Заводской номер
643010-1104543
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
5440А9-1105033
Количество на модель
1
№
17
Название детали
Прокладка
Заводской номер
64227-3506027
Количество на модель
2
№
22
Название детали
Кронштейн
Заводской номер
6303-3506052
Количество на модель
1
№
24
Название детали
Втулка
Заводской номер
551605-3506328
Количество на модель
1
№
30
Название детали
Кронштейн
Заводской номер
543268-3724294
Количество на модель
1
№
32
Название детали
Хомут
Заводской номер
6430-3724624
Количество на модель
5
№
34
Название детали
Хомут
Заводской номер
64221-3724633
Количество на модель
2
№
36
Название детали
Кронштейн
Заводской номер
64301-8101398
Количество на модель
1
№
38
Название детали
Гайка М12-6Н
Заводской номер
250514
Количество на модель
2
№
40
Название детали
Гайка М16х1,5-6Н
Заводской номер
250636
Количество на модель
2
№
42
Название детали
Шайба 16
Заводской номер
375960
Количество на модель
2
№
46
Название детали
Кляммер
Заводской номер
379168
Количество на модель
1
№
48
Название детали
Угольник
Заводской номер
379652
Количество на модель
2
№
50
Название детали
Угольник
Заводской номер
402967
Количество на модель
2
№
52
Название детали
Штуцер
Заводской номер
404242-10
Количество на модель
1
№
54
Название детали
Кольцо
Заводской номер
014-018-25-2-3
Количество на модель
3
№
58
Название детали
Болт
Заводской номер
201420
Количество на модель
4
№
60
Название детали
Болт
Заводской номер
201542
Количество на модель
2
№
69
Название детали
Гайка
Заводской номер
250508
Количество на модель
3
№
72
Название детали
Шайба
Заводской номер
252004
Количество на модель
3
№
77
Название детали
Шайба 10
Заводской номер
252006
Количество на модель
1
№
79
Название детали
Шайба 10
Заводской номер
А.10.04.019
Количество на модель
№
79
Название детали
Шайба 12
Заводской номер
252007
Количество на модель
2
№
80
Название детали
Шайба
Заводской номер
252134
Количество на модель
4
№
83
Название детали
Шайба
Заводской номер
252137
Количество на модель
2
№
86
Название детали
Фильтр-водоотделитель
Заводской номер
4160RHHPA1OMTC-MAZ
Количество на модель
1
№
90
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Топливопровод | 5440А9-1104492 | 1 | 1 | 1 | |||
| 3 | Топливопровод | 6501В9-1104500-000 | 1 | 1 | 3 | |||
| 9 | Топливопровод | 6501В9-1104586-000 | 1 | 1 | 9 | |||
| 11 | Крышка | 64221-1104019-001 | 1 | 1 | 11 | |||
| 12 | Втулка | 500-1104542 | 1 | 1 | 12 | |||
| 13 | Лента | 551669-1104543 | 1 | 1 | 13 | |||
| 15 | Лента 19x16x35 (L=1500мм) | 643010-1104543 | 1 | 1 | 15 | |||
| 17 | Кронштейн | 5440А9-1105033 | 1 | 1 | 17 | |||
| 22 | Прокладка | 64227-3506027 | 2 | 2 | 22 | |||
| 24 | Кронштейн | 6303-3506052 | 1 | 1 | 24 | |||
| 30 | Втулка | 551605-3506328 | 1 | 1 | 30 | |||
| 32 | Кронштейн | 543268-3724294 | 1 | 1 | 32 | |||
| 34 | Хомут | 6430-3724624 | 5 | 5 | 34 | |||
| 36 | Хомут | 64221-3724633 | 2 | 2 | 36 | |||
| 38 | Кронштейн | 64301-8101398 | 1 | 1 | 38 | |||
| 40 | Гайка М12-6Н | 250514 | 2 | 2 | 40 | |||
| 42 | Гайка М16х1,5-6Н | 250636 | 2 | 2 | 42 | |||
| 46 | Шайба 16 | 375960 | 2 | 2 | 46 | |||
| 48 | Кляммер | 379168 | 1 | 1 | 48 | |||
| 50 | Угольник | 379652 | 2 | 2 | 50 | |||
| 52 | Угольник | 402967 | 2 | 2 | 52 | |||
| 54 | Штуцер | 404242-10 | 1 | 1 | 54 | |||
| 58 | Кольцо | 014-018-25-2-3 | 3 | 3 | 58 | |||
| 60 | Болт | 201420 | 4 | 4 | 60 | |||
| 69 | Болт | 201542 | 2 | 2 | 69 | |||
| 72 | Гайка | 250508 | 3 | 3 | 72 | |||
| 77 | Шайба | 252004 | 3 | 3 | 77 | |||
| 79 | Шайба 10 | 252006 | 1 | 1 | 79 | |||
| 79 | Шайба 10 | А.10.04.019 | 79 | |||||
| 80 | Шайба 12 | 252007 | 2 | 2 | 80 | |||
| 83 | Шайба | 252134 | 4 | 4 | 83 | |||
| 86 | Шайба | 252137 | 2 | 2 | 86 | |||
| 90 | Фильтр-водоотделитель | 4160RHHPA1OMTC-MAZ | 1 | 1 | 90 |
