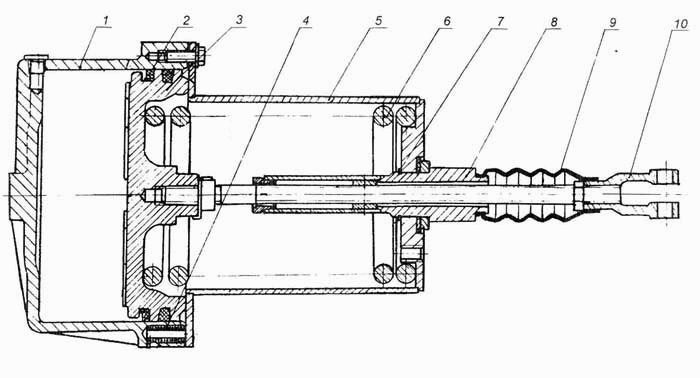

Цилиндр с пружинным энергоаккумулятором 7505-3519010
100%
Название детали
Крышка
Заводской номер
7505-3519040
Количество на модель
1
№
1
Название детали
Манжета
Заводской номер
7505-3519037
Количество на модель
1
№
2
Название детали
Поршень со штоком
Заводской номер
7505-3519030
Количество на модель
1
№
3
Название детали
Фильтр
Заводской номер
6441-3519192
Количество на модель
2
№
4
Название детали
Корпус цилиндра
Заводской номер
7505-3519020
Количество на модель
1
№
5
Название детали
Пружина
Заводской номер
522А-3519077-01
Количество на модель
1
№
6
Название детали
Кольцо 1628 ГОСТ 13940-80
Заводской номер
449662-П29
Количество на модель
1
№
7
Название детали
Направляющая с гайкой
Заводской номер
522А-3519080-01
Количество на модель
1
№
8
Название детали
Чехол защитный
Заводской номер
522А-3519085-01
Количество на модель
1
№
9
Название детали
Вилка
Заводской номер
546П-3504055
Количество на модель
1
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | 7505-3519040 | 1 | 1 | 1 | |||
| 2 | Манжета | 7505-3519037 | 1 | 1 | 2 | |||
| 3 | Поршень со штоком | 7505-3519030 | 1 | 1 | 3 | |||
| 4 | Фильтр | 6441-3519192 | 2 | 2 | 4 | |||
| 5 | Корпус цилиндра | 7505-3519020 | 1 | 1 | 5 | |||
| 6 | Пружина | 522А-3519077-01 | 1 | 1 | 6 | |||
| 7 | Кольцо 1628 ГОСТ 13940-80 | 449662-П29 | 1 | 1 | 7 | |||
| 8 | Направляющая с гайкой | 522А-3519080-01 | 1 | 1 | 8 | |||
| 9 | Чехол защитный | 522А-3519085-01 | 1 | 1 | 9 | |||
| 10 | Вилка | 546П-3504055 | 1 | 1 | 10 |
