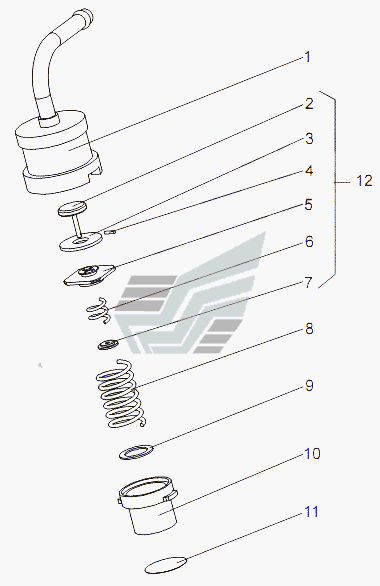

Клапан редукционный 7929-1304010
100%
Название детали
Корпус клапана
Заводской номер
7929-1304014
Количество на модель
1
№
1
Название детали
Клапан воздушный
Заводской номер
7929-1304026
Количество на модель
1
№
2
Название детали
Седло клапана
Заводской номер
7929-1304048
Количество на модель
1
№
3
Название детали
Проволока
Заводской номер
7929-1304066
Количество на модель
1
№
4
Название детали
Клапан паровой
Заводской номер
7929-1304024
Количество на модель
1
№
5
Название детали
Пружина
Заводской номер
7929-1304058
Количество на модель
1
№
6
Название детали
Стопор клапана
Заводской номер
7929-1304030
Количество на модель
1
№
7
Название детали
Пружина
Заводской номер
7929-1304056
Количество на модель
1
№
8
Название детали
Шайба 16
Заводской номер
375992
Количество на модель
4
№
9
Название детали
Крышка
Заводской номер
7929-1304012
Количество на модель
1
№
10
Название детали
Сетка
Заводской номер
7929-1304040
Количество на модель
1
№
11
Название детали
Сердцевина паровоздушного клапана
Заводской номер
7929-1304016
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус клапана | 7929-1304014 | 1 | 1 | 1 | |||
| 2 | Клапан воздушный | 7929-1304026 | 1 | 1 | 2 | |||
| 3 | Седло клапана | 7929-1304048 | 1 | 1 | 3 | |||
| 4 | Проволока | 7929-1304066 | 1 | 1 | 4 | |||
| 5 | Клапан паровой | 7929-1304024 | 1 | 1 | 5 | |||
| 6 | Пружина | 7929-1304058 | 1 | 1 | 6 | |||
| 7 | Стопор клапана | 7929-1304030 | 1 | 1 | 7 | |||
| 8 | Пружина | 7929-1304056 | 1 | 1 | 8 | |||
| 9 | Шайба 16 | 375992 | 4 | 4 | 9 | |||
| 10 | Крышка | 7929-1304012 | 1 | 1 | 10 | |||
| 11 | Сетка | 7929-1304040 | 1 | 1 | 11 | |||
| 12 | Сердцевина паровоздушного клапана | 7929-1304016 | 1 | 1 | 12 |
