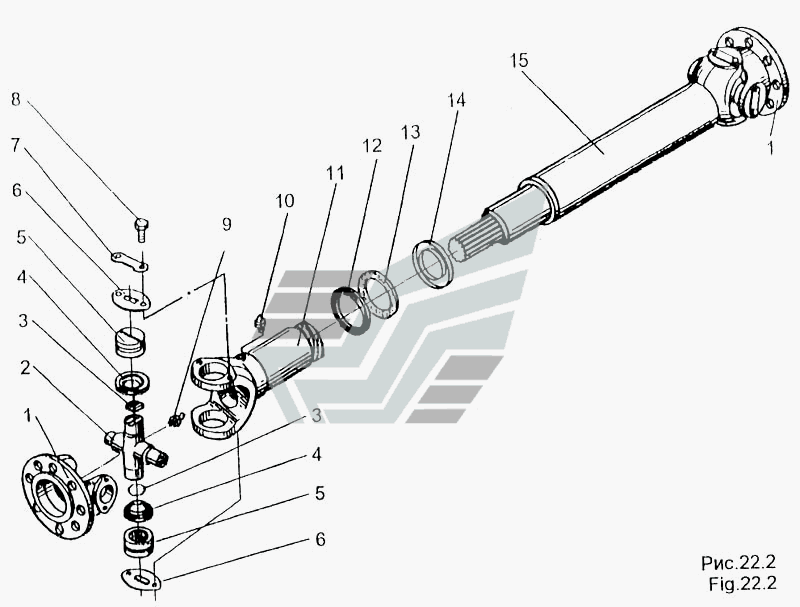

Вал карданный 6923-2201010
100%
Название детали
Фланец-вилка
Заводской номер
500А-2201049-11
Количество на модель
2
№
1
Название детали
Крестовина
Заводской номер
4310-2205030-10
Количество на модель
2
№
2
Название детали
Торцевая шайба
Заводской номер
6422-2205035
Количество на модель
8
№
3
Название детали
Уплотнение торцевое
Заводской номер
131-2205042-Б
Количество на модель
8
№
4
Название детали
Подшипник КС
Заводской номер
0000-2303366
Количество на модель
8
№
5
Название детали
Крышка подшипника
Заводской номер
6422-2201040
Количество на модель
8
№
6
Название детали
Пластина
Заводской номер
6422-2201041
Количество на модель
8
№
7
Название детали
Болт Mx- x
Заводской номер
201514
Количество на модель
16
№
8
Название детали
Масленка 2.3.90.Ц6
Заводской номер
264040
Количество на модель
2
№
9
Название детали
Масленка 1.3.Ц6
Заводской номер
264020
Количество на модель
1
№
10
Название детали
Вилка в сборе
Заводской номер
500А-2201047-Б
Количество на модель
1
№
11
Название детали
Сальник
Заводской номер
547А-2208092
Количество на модель
1
№
12
Название детали
Кольцо сальника
Заводской номер
500-2201089
Количество на модель
1
№
13
Название детали
Обойма сальника
Заводской номер
200-2201087-Т
Количество на модель
1
№
14
Название детали
Вал
Заводской номер
6923-2201015
Количество на модель
1
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец-вилка | 500А-2201049-11 | 2 | 2 | 1 | |||
| 2 | Крестовина | 4310-2205030-10 | 2 | 2 | 2 | |||
| 3 | Торцевая шайба | 6422-2205035 | 8 | 8 | 3 | |||
| 4 | Уплотнение торцевое | 131-2205042-Б | 8 | 8 | 4 | |||
| 5 | Подшипник КС | 0000-2303366 | 8 | 8 | 5 | |||
| 6 | Крышка подшипника | 6422-2201040 | 8 | 8 | 6 | |||
| 7 | Пластина | 6422-2201041 | 8 | 8 | 7 | |||
| 8 | Болт Mx- x | 201514 | 16 | 16 | 8 | |||
| 9 | Масленка 2.3.90.Ц6 | 264040 | 2 | 2 | 9 | |||
| 10 | Масленка 1.3.Ц6 | 264020 | 1 | 1 | 10 | |||
| 11 | Вилка в сборе | 500А-2201047-Б | 1 | 1 | 11 | |||
| 12 | Сальник | 547А-2208092 | 1 | 1 | 12 | |||
| 13 | Кольцо сальника | 500-2201089 | 1 | 1 | 13 | |||
| 14 | Обойма сальника | 200-2201087-Т | 1 | 1 | 14 | |||
| 15 | Вал | 6923-2201015 | 1 | 1 | 15 |
