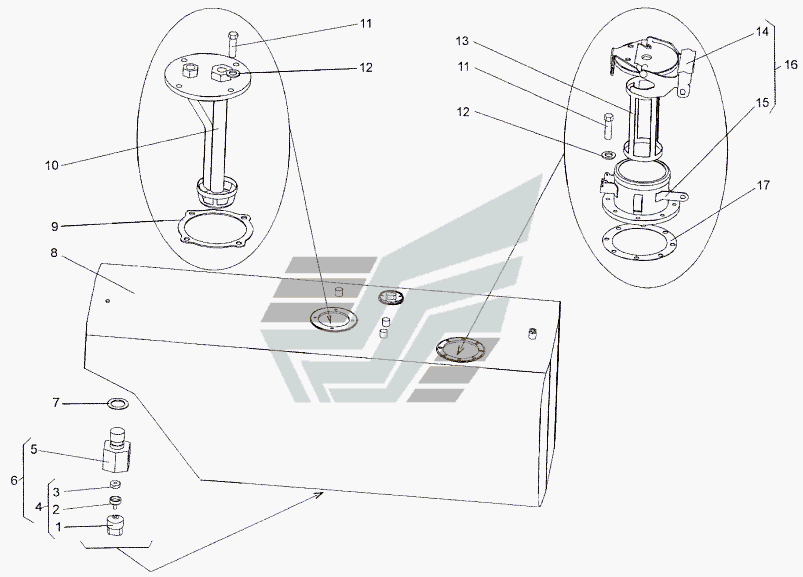

Бак топливный 652511-1001010
100%
Название детали
Корпус клапана
Заводской номер
7930-1101744
Количество на модель
1
№
1
Название детали
Седло клапана
Заводской номер
7930-1101748
Количество на модель
1
№
2
Название детали
Клапан
Заводской номер
7930-1101750
Количество на модель
1
№
3
Название детали
Клапан
Заводской номер
7930-1101742
Количество на модель
1
№
4
Название детали
Корпус
Заводской номер
7930-1101752
Количество на модель
1
№
5
Название детали
Клапан слива отстоя
Заводской номер
7930-1101740
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
535А-1503034
Количество на модель
1
№
7
Название детали
Корпус топливного бака
Заводской номер
652511-1101012
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
6923-1105103
Количество на модель
1
№
9
Название детали
Трубка всасывающая
Заводской номер
652511-1104470
Количество на модель
1
№
10
Название детали
Болт М8-6gх20
Заводской номер
201456
Количество на модель
12
№
11
Название детали
Шайба 8
Заводской номер
375458
Количество на модель
12
№
12
Название детали
Фильтр заливной горловины
Заводской номер
543-1101230-В
Количество на модель
1
№
13
Название детали
Пробка
Заводской номер
543В-1103010
Количество на модель
1
№
14
Название детали
Труба наливная топливного бака
Заводской номер
543В-1101085
Количество на модель
1
№
15
Название детали
Труба топливного бака с пробкой
Заводской номер
543В-1101084
Количество на модель
1
№
16
Название детали
Прокладка
Заводской номер
543-1101089-02
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус клапана | 7930-1101744 | 1 | 1 | 1 | |||
| 2 | Седло клапана | 7930-1101748 | 1 | 1 | 2 | |||
| 3 | Клапан | 7930-1101750 | 1 | 1 | 3 | |||
| 4 | Клапан | 7930-1101742 | 1 | 1 | 4 | |||
| 5 | Корпус | 7930-1101752 | 1 | 1 | 5 | |||
| 6 | Клапан слива отстоя | 7930-1101740 | 1 | 1 | 6 | |||
| 7 | прокладка | 535А-1503034 | 1 | 1 | 7 | |||
| 8 | Корпус топливного бака | 652511-1101012 | 1 | 1 | 8 | |||
| 9 | Прокладка | 6923-1105103 | 1 | 1 | 9 | |||
| 10 | Трубка всасывающая | 652511-1104470 | 1 | 1 | 10 | |||
| 11 | Болт М8-6gх20 | 201456 | 12 | 12 | 11 | |||
| 12 | Шайба 8 | 375458 | 12 | 12 | 12 | |||
| 13 | Фильтр заливной горловины | 543-1101230-В | 1 | 1 | 13 | |||
| 14 | Пробка | 543В-1103010 | 1 | 1 | 14 | |||
| 15 | Труба наливная топливного бака | 543В-1101085 | 1 | 1 | 15 | |||
| 16 | Труба топливного бака с пробкой | 543В-1101084 | 1 | 1 | 16 | |||
| 17 | Прокладка | 543-1101089-02 | 1 | 1 | 17 |
