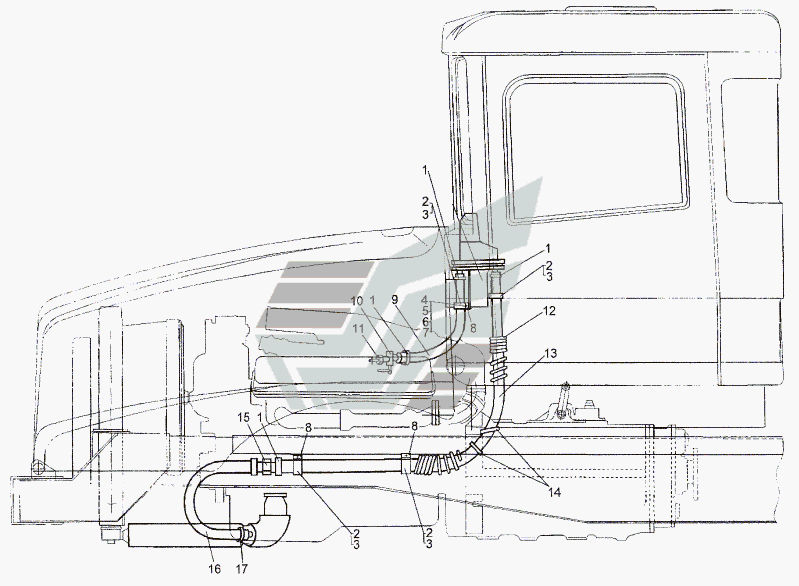

Установка трубопроводов отопителя
100%
Название детали
Хомут 28
Заводской номер
379947
Количество на модель
4
№
1
Название детали
Кляммер
Заводской номер
379202
Количество на модель
4
№
2
Название детали
Прокладка
Заводской номер
543-3506226-A
Количество на модель
4
№
3
Название детали
Болт
Заводской номер
201420
Количество на модель
4
№
4
Название детали
Гайка
Заводской номер
250508
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
252004
Количество на модель
3
№
6
Название детали
Шайба
Заводской номер
252134
Количество на модель
4
№
7
Название детали
Кронштейн
Заводской номер
74295-8101046
Количество на модель
3
№
8
Название детали
Рукав Ф16
Заводской номер
79092-8101273
Количество на модель
1
№
9
Название детали
Краник отопителя
Заводской номер
5336-8101310
Количество на модель
1
№
10
Название детали
Краник сливной
Заводской номер
6923-1305010
Количество на модель
1
№
11
Название детали
Пружина защитная
Заводской номер
5247Б-2724423
Количество на модель
1
№
12
Название детали
Рукав
Заводской номер
7930-8101270-10
Количество на модель
1
№
13
Название детали
Хомут
Заводской номер
64227-3724628
Количество на модель
2
№
14
Название детали
Переходник
Заводской номер
652511-8101856
Количество на модель
1
№
15
Название детали
Рукав
Заводской номер
543-4225108
Количество на модель
1
№
16
Название детали
Хомут 30
Заводской номер
379952
Количество на модель
2
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут 28 | 379947 | 4 | 4 | 1 | |||
| 2 | Кляммер | 379202 | 4 | 4 | 2 | |||
| 3 | Прокладка | 543-3506226-A | 4 | 4 | 3 | |||
| 4 | Болт | 201420 | 4 | 4 | 4 | |||
| 5 | Гайка | 250508 | 4 | 4 | 5 | |||
| 6 | Шайба | 252004 | 3 | 3 | 6 | |||
| 7 | Шайба | 252134 | 4 | 4 | 7 | |||
| 8 | Кронштейн | 74295-8101046 | 3 | 3 | 8 | |||
| 9 | Рукав Ф16 | 79092-8101273 | 1 | 1 | 9 | |||
| 10 | Краник отопителя | 5336-8101310 | 1 | 1 | 10 | |||
| 11 | Краник сливной | 6923-1305010 | 1 | 1 | 11 | |||
| 12 | Пружина защитная | 5247Б-2724423 | 1 | 1 | 12 | |||
| 13 | Рукав | 7930-8101270-10 | 1 | 1 | 13 | |||
| 14 | Хомут | 64227-3724628 | 2 | 2 | 14 | |||
| 15 | Переходник | 652511-8101856 | 1 | 1 | 15 | |||
| 16 | Рукав | 543-4225108 | 1 | 1 | 16 | |||
| 17 | Хомут 30 | 379952 | 2 | 2 | 17 |
