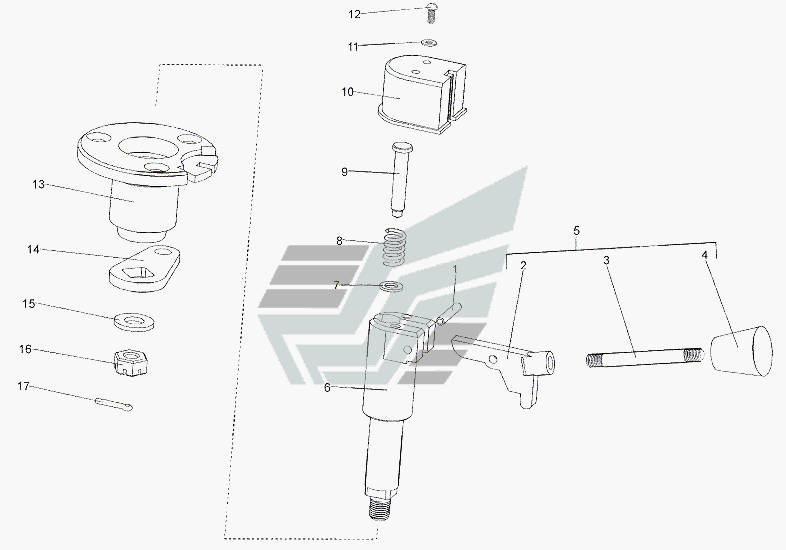

Привод крана 543-4222110-B
100%
Название детали
Штифт 5х30
Заводской номер
258632
Количество на модель
1
№
1
Название детали
Основание рукоятки
Заводской номер
543-4222151-Б
Количество на модель
1
№
2
Название детали
Стержень рукоятки
Заводской номер
543-4222152
Количество на модель
1
№
3
Название детали
Головка рукоятки
Заводской номер
535А-3727110
Количество на модель
1
№
4
Название детали
Рукоятка привода
Заводской номер
543-4222136-Б
Количество на модель
1
№
5
Название детали
Валик
Заводской номер
543-4222140
Количество на модель
1
№
6
Название детали
Шайба 8
Заводской номер
375451
Количество на модель
1
№
7
Название детали
Пружина фиксаторная
Заводской номер
543-4222133
Количество на модель
1
№
8
Название детали
Палец
Заводской номер
543-4222132-Б
Количество на модель
1
№
9
Название детали
Крышка защитная
Заводской номер
543-4222116
Количество на модель
1
№
10
Название детали
Шайба 4
Заводской номер
252002
Количество на модель
2
№
11
Название детали
Винт М4-6gх10
Заводской номер
220051
Количество на модель
2
№
12
Название детали
Втулка
Заводской номер
543-4222096-Б
Количество на модель
1
№
13
Название детали
Рычаг
Заводской номер
543-4222130-В
Количество на модель
1
№
14
Название детали
Шайба 12
Заводской номер
252007
Количество на модель
1
№
15
Название детали
Гайка М12х1,25-6Н
Заводской номер
250977
Количество на модель
1
№
16
Название детали
Шплинт 3,2х20
Заводской номер
258039
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штифт 5х30 | 258632 | 1 | 1 | 1 | |||
| 2 | Основание рукоятки | 543-4222151-Б | 1 | 1 | 2 | |||
| 3 | Стержень рукоятки | 543-4222152 | 1 | 1 | 3 | |||
| 4 | Головка рукоятки | 535А-3727110 | 1 | 1 | 4 | |||
| 5 | Рукоятка привода | 543-4222136-Б | 1 | 1 | 5 | |||
| 6 | Валик | 543-4222140 | 1 | 1 | 6 | |||
| 7 | Шайба 8 | 375451 | 1 | 1 | 7 | |||
| 8 | Пружина фиксаторная | 543-4222133 | 1 | 1 | 8 | |||
| 9 | Палец | 543-4222132-Б | 1 | 1 | 9 | |||
| 10 | Крышка защитная | 543-4222116 | 1 | 1 | 10 | |||
| 11 | Шайба 4 | 252002 | 2 | 2 | 11 | |||
| 12 | Винт М4-6gх10 | 220051 | 2 | 2 | 12 | |||
| 13 | Втулка | 543-4222096-Б | 1 | 1 | 13 | |||
| 14 | Рычаг | 543-4222130-В | 1 | 1 | 14 | |||
| 15 | Шайба 12 | 252007 | 1 | 1 | 15 | |||
| 16 | Гайка М12х1,25-6Н | 250977 | 1 | 1 | 16 | |||
| 17 | Шплинт 3,2х20 | 258039 | 1 | 1 | 17 |
