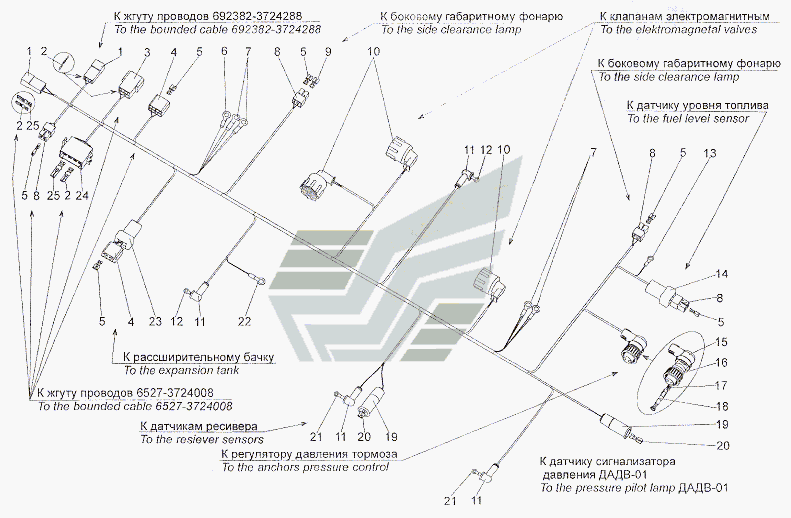

Жгут проводов N1 по лонжерону 6527-3724027-10
100%
Название детали
Колодка гнездовая 02-6,3-02
Заводской номер
0000-3723904
Количество на модель
2
№
1
Название детали
Штырь 03-6,3-12
Заводской номер
0000-3723004
Количество на модель
11
№
2
Название детали
Колодка штыревая 502604
Заводской номер
0000-3723908
Количество на модель
1
№
3
Название детали
Колодка гнездовая 602604
Заводской номер
0000-3723907
Количество на модель
2
№
4
Название детали
Гнездо 203612
Заводской номер
0000-3723008
Количество на модель
12
№
5
Название детали
Наконечник 45 7373 8545
Заводской номер
0000-3723545
Количество на модель
1
№
6
Название детали
Наконечник 45 7373 8554
Заводской номер
0000-3723554
Количество на модель
4
№
7
Название детали
Колодка штыревая 02-6.3-02
Заводской номер
0000-3723903
Количество на модель
4
№
8
Название детали
Гнездо 203613
Заводской номер
0000-3723009
Количество на модель
1
№
9
Название детали
Разъем КЭМ 37.800
Заводской номер
0001-3723601
Количество на модель
3
№
10
Название детали
Колпак защитный
Заводской номер
543-3724072
Количество на модель
4
№
11
Название детали
Наконечник 45 7373 8535
Заводской номер
0000-3723535
Количество на модель
1
№
12
Название детали
Наконечник 45 7373 8527
Заводской номер
0000-3723527
Количество на модель
1
№
13
Название детали
Колпак
Заводской номер
64221-3827026
Количество на модель
1
№
14
Название детали
Адаптер угловой 0-0100291-1
Заводской номер
0001-3723205
Количество на модель
1
№
15
Название детали
Корпус розетки М27 с гайкой 100284-1
Заводской номер
0001-3723204
Количество на модель
1
№
16
Название детали
Уплотнитель 0-0963244-1
Заводской номер
0001-3723207
Количество на модель
2
№
17
Название детали
Гнездо 0-0962954-1
Заводской номер
0001-3723234
Количество на модель
2
№
18
Название детали
Колпачок
Заводской номер
64221-3724085
Количество на модель
2
№
19
Название детали
Гнездо 202612
Заводской номер
0000-3723006
Количество на модель
2
№
20
Название детали
Наконечник 45 7373 8526
Заводской номер
0000-3723526
Количество на модель
3
№
21
Название детали
Наконечник 45 7373 8547
Заводской номер
0000-3723547
Количество на модель
1
№
22
Название детали
Чехол
Заводской номер
64221-3724052
Количество на модель
1
№
23
Название детали
Колодка штыревая 502608
Заводской номер
0000-3723913
Количество на модель
1
№
24
Название детали
Штырь 103613
Заводской номер
0000-3723005
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Колодка гнездовая 02-6,3-02 | 0000-3723904 | 2 | 2 | 1 | |||
| 2 | Штырь 03-6,3-12 | 0000-3723004 | 11 | 11 | 2 | |||
| 3 | Колодка штыревая 502604 | 0000-3723908 | 1 | 1 | 3 | |||
| 4 | Колодка гнездовая 602604 | 0000-3723907 | 2 | 2 | 4 | |||
| 5 | Гнездо 203612 | 0000-3723008 | 12 | 12 | 5 | |||
| 6 | Наконечник 45 7373 8545 | 0000-3723545 | 1 | 1 | 6 | |||
| 7 | Наконечник 45 7373 8554 | 0000-3723554 | 4 | 4 | 7 | |||
| 8 | Колодка штыревая 02-6.3-02 | 0000-3723903 | 4 | 4 | 8 | |||
| 9 | Гнездо 203613 | 0000-3723009 | 1 | 1 | 9 | |||
| 10 | Разъем КЭМ 37.800 | 0001-3723601 | 3 | 3 | 10 | |||
| 11 | Колпак защитный | 543-3724072 | 4 | 4 | 11 | |||
| 12 | Наконечник 45 7373 8535 | 0000-3723535 | 1 | 1 | 12 | |||
| 13 | Наконечник 45 7373 8527 | 0000-3723527 | 1 | 1 | 13 | |||
| 14 | Колпак | 64221-3827026 | 1 | 1 | 14 | |||
| 15 | Адаптер угловой 0-0100291-1 | 0001-3723205 | 1 | 1 | 15 | |||
| 16 | Корпус розетки М27 с гайкой 100284-1 | 0001-3723204 | 1 | 1 | 16 | |||
| 17 | Уплотнитель 0-0963244-1 | 0001-3723207 | 2 | 2 | 17 | |||
| 18 | Гнездо 0-0962954-1 | 0001-3723234 | 2 | 2 | 18 | |||
| 19 | Колпачок | 64221-3724085 | 2 | 2 | 19 | |||
| 20 | Гнездо 202612 | 0000-3723006 | 2 | 2 | 20 | |||
| 21 | Наконечник 45 7373 8526 | 0000-3723526 | 3 | 3 | 21 | |||
| 22 | Наконечник 45 7373 8547 | 0000-3723547 | 1 | 1 | 22 | |||
| 23 | Чехол | 64221-3724052 | 1 | 1 | 23 | |||
| 24 | Колодка штыревая 502608 | 0000-3723913 | 1 | 1 | 24 | |||
| 25 | Штырь 103613 | 0000-3723005 | 2 | 2 | 25 |
