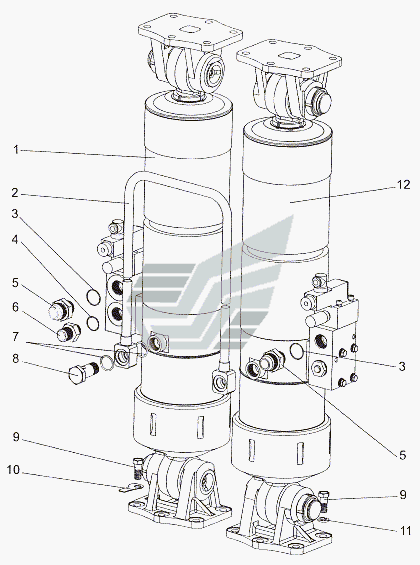

Установка гидроцилиндров
100%
Название детали
Гидроцилиндр с коробкой клапанной правый
Заводской номер
79011-8603004
Количество на модель
№
1
Название детали
Трубопровод
Заводской номер
79011-8603690
Количество на модель
№
2
Название детали
Кольцо 034-038-25-2-2
Заводской номер
0000-1714716
Количество на модель
№
3
Название детали
Кольцо 030-034-25-2-2
Заводской номер
0000-1903747
Количество на модель
№
4
Название детали
Штуцер
Заводской номер
65151-8609148
Количество на модель
№
5
Название детали
Штуцер
Заводской номер
99942-2744468
Количество на модель
№
6
Название детали
Кольцо 030-036-36-2-2
Заводской номер
0000-1709749
Количество на модель
№
7
Название детали
Болт
Заводской номер
65152-8603698
Количество на модель
№
8
Название детали
Болт М16х1,5-6gх40
Заводской номер
202143
Количество на модель
№
9
Название детали
Шайба замковая
Заводской номер
99942-2720137
Количество на модель
№
10
Название детали
Шайба 16Л
Заводской номер
252159
Количество на модель
№
11
Название детали
Гидроцилиндр с коробкой клапанной левый
Заводской номер
79011-8603005
Количество на модель
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гидроцилиндр с коробкой клапанной правый | 79011-8603004 | 1 | |||||
| 2 | Трубопровод | 79011-8603690 | 2 | |||||
| 3 | Кольцо 034-038-25-2-2 | 0000-1714716 | 3 | |||||
| 4 | Кольцо 030-034-25-2-2 | 0000-1903747 | 4 | |||||
| 5 | Штуцер | 65151-8609148 | 5 | |||||
| 6 | Штуцер | 99942-2744468 | 6 | |||||
| 7 | Кольцо 030-036-36-2-2 | 0000-1709749 | 7 | |||||
| 8 | Болт | 65152-8603698 | 8 | |||||
| 9 | Болт М16х1,5-6gх40 | 202143 | 9 | |||||
| 10 | Шайба замковая | 99942-2720137 | 10 | |||||
| 11 | Шайба 16Л | 252159 | 11 | |||||
| 12 | Гидроцилиндр с коробкой клапанной левый | 79011-8603005 | 12 |
