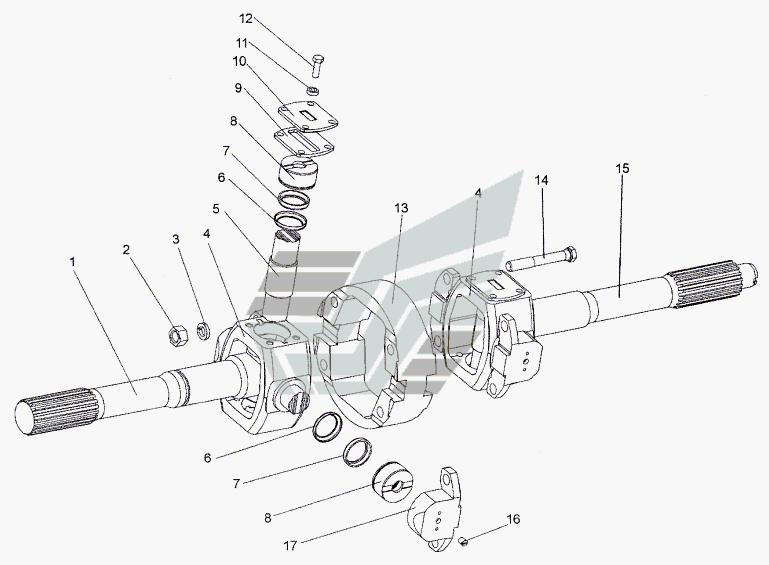

Шарнир поворотного кулака 74171-2304060
100%
Название детали
Кулак шарнира внутренний
Заводской номер
6527-2304065
Количество на модель
1
№
1
Название детали
Гайка М14х1,5-6Н
Заводской номер
374633
Количество на модель
4
№
2
Название детали
Шайба 14.ОТ
Заводской номер
252138
Количество на модель
4
№
3
Название детали
Крестовина
Заводской номер
543-2304067
Количество на модель
2
№
4
Название детали
Палец крестовины шарнира
Заводской номер
543-2304071
Количество на модель
2
№
5
Название детали
Обойма сальника
Заводской номер
501-2304069-B
Количество на модель
8
№
6
Название детали
Кольцо уплотнительное
Заводской номер
501-2304070-B
Количество на модель
8
№
7
Название детали
Подшипник К
Заводской номер
0000-2304368
Количество на модель
8
№
8
Название детали
Подшипник 804907 К3
Заводской номер
0000-2304368-01
Количество на модель
8
№
8
Название детали
прокладка
Заводской номер
543-2304074
Количество на модель
4
№
9
Название детали
Крышка установочная
Заводской номер
543-2304073
Количество на модель
4
№
10
Название детали
Шайба 8Л
Заводской номер
252155
Количество на модель
16
№
11
Название детали
Болт М8х1-6gх20
Заводской номер
201476
Количество на модель
16
№
12
Название детали
Обойма шарнира поворотного кулака
Заводской номер
8007-2304079
Количество на модель
1
№
13
Название детали
Болт Mx- x
Заводской номер
372290
Количество на модель
4
№
14
Название детали
Кулак шарнира наружный
Заводской номер
8021-2304064-10
Количество на модель
1
№
15
Название детали
Пробка КГ 1/8"
Заводской номер
262531
Количество на модель
4
№
16
Название детали
Корпус
Заводской номер
8007-2304118
Количество на модель
4
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кулак шарнира внутренний | 6527-2304065 | 1 | 1 | 1 | |||
| 2 | Гайка М14х1,5-6Н | 374633 | 4 | 4 | 2 | |||
| 3 | Шайба 14.ОТ | 252138 | 4 | 4 | 3 | |||
| 4 | Крестовина | 543-2304067 | 2 | 2 | 4 | |||
| 5 | Палец крестовины шарнира | 543-2304071 | 2 | 2 | 5 | |||
| 6 | Обойма сальника | 501-2304069-B | 8 | 8 | 6 | |||
| 7 | Кольцо уплотнительное | 501-2304070-B | 8 | 8 | 7 | |||
| 8 | Подшипник К | 0000-2304368 | 8 | 8 | 8 | |||
| 8 | Подшипник 804907 К3 | 0000-2304368-01 | 8 | 8 | 8 | |||
| 9 | прокладка | 543-2304074 | 4 | 4 | 9 | |||
| 10 | Крышка установочная | 543-2304073 | 4 | 4 | 10 | |||
| 11 | Шайба 8Л | 252155 | 16 | 16 | 11 | |||
| 12 | Болт М8х1-6gх20 | 201476 | 16 | 16 | 12 | |||
| 13 | Обойма шарнира поворотного кулака | 8007-2304079 | 1 | 1 | 13 | |||
| 14 | Болт Mx- x | 372290 | 4 | 4 | 14 | |||
| 15 | Кулак шарнира наружный | 8021-2304064-10 | 1 | 1 | 15 | |||
| 16 | Пробка КГ 1/8" | 262531 | 4 | 4 | 16 | |||
| 17 | Корпус | 8007-2304118 | 4 | 4 | 17 |
