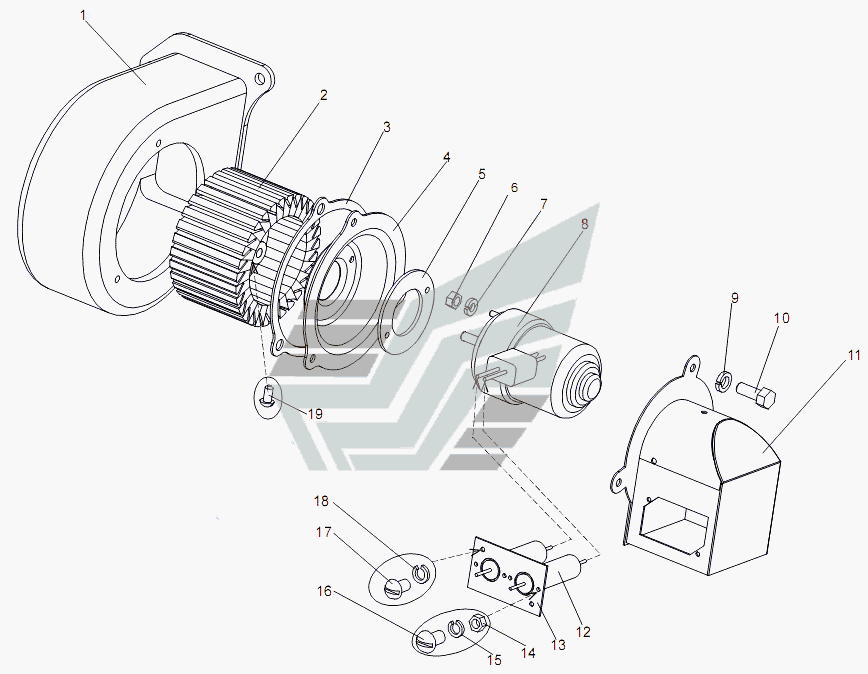

Вентилятор 543-3703710
100%
Название детали
Корпус вентилятора
Заводской номер
543-3703714
Количество на модель
1
№
1
Название детали
Ротор вентилятора
Заводской номер
543-3703750-10
Количество на модель
1
№
2
Название детали
Прокладка
Заводской номер
543-3703736
Количество на модель
1
№
3
Название детали
Диск электродвигателя
Заводской номер
543-3703732
Количество на модель
1
№
4
Название детали
Прокладка электродвигателя
Заводской номер
543-8101180
Количество на модель
1
№
5
Название детали
Гайка М5-6Н
Заводской номер
250464
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
252133
Количество на модель
2
№
7
Название детали
Электродвигатель
Заводской номер
МЭ237-3730000
Количество на модель
1
№
8
Название детали
Шайба 6Л
Заводской номер
252154
Количество на модель
3
№
9
Название детали
Болт
Заводской номер
201418
Количество на модель
3
№
10
Название детали
Кожух
Заводской номер
543-3703712
Количество на модель
1
№
11
Название детали
Жгут вентилятора
Заводской номер
7917-3724282
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
543-3724275
Количество на модель
1
№
13
Название детали
Орех
Заводской номер
250458
Количество на модель
4
№
14
Название детали
Шайба
Заводской номер
252130
Количество на модель
4
№
15
Название детали
Винт
Заводской номер
220004
Количество на модель
4
№
16
Название детали
Винт x
Заводской номер
220053
Количество на модель
4
№
17
Название детали
Шайба 4
Заводской номер
252132
Количество на модель
10
№
18
Название детали
Винт М5х10
Заводской номер
220077
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус вентилятора | 543-3703714 | 1 | 1 | 1 | |||
| 2 | Ротор вентилятора | 543-3703750-10 | 1 | 1 | 2 | |||
| 3 | Прокладка | 543-3703736 | 1 | 1 | 3 | |||
| 4 | Диск электродвигателя | 543-3703732 | 1 | 1 | 4 | |||
| 5 | Прокладка электродвигателя | 543-8101180 | 1 | 1 | 5 | |||
| 6 | Гайка М5-6Н | 250464 | 2 | 2 | 6 | |||
| 7 | Шайба | 252133 | 2 | 2 | 7 | |||
| 8 | Электродвигатель | МЭ237-3730000 | 1 | 1 | 8 | |||
| 9 | Шайба 6Л | 252154 | 3 | 3 | 9 | |||
| 10 | Болт | 201418 | 3 | 3 | 10 | |||
| 11 | Кожух | 543-3703712 | 1 | 1 | 11 | |||
| 12 | Жгут вентилятора | 7917-3724282 | 1 | 1 | 12 | |||
| 13 | Кронштейн | 543-3724275 | 1 | 1 | 13 | |||
| 14 | Орех | 250458 | 4 | 4 | 14 | |||
| 15 | Шайба | 252130 | 4 | 4 | 15 | |||
| 16 | Винт | 220004 | 4 | 4 | 16 | |||
| 17 | Винт x | 220053 | 4 | 4 | 17 | |||
| 18 | Шайба 4 | 252132 | 10 | 10 | 18 | |||
| 19 | Винт М5х10 | 220077 | 1 | 1 | 19 |
