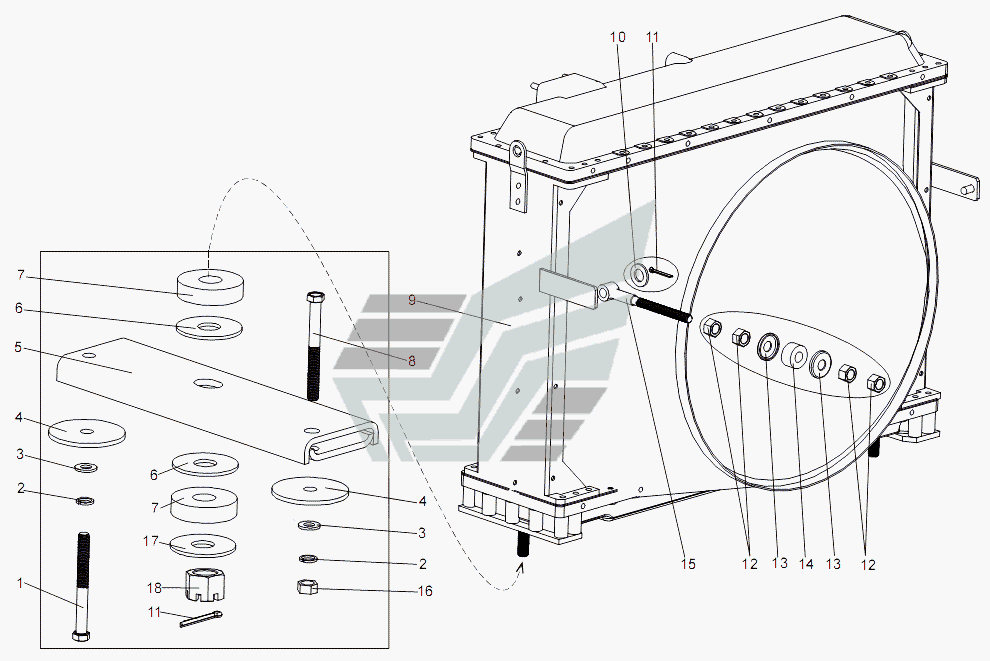

Установка радиатора
100%
Название детали
Болт М12х1,25-6gх75
Заводской номер
371797
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
252137
Количество на модель
4
№
2
Название детали
Шайба 12
Заводской номер
252007
Количество на модель
4
№
3
Название детали
Подкладка радиатора
Заводской номер
7413-1302607
Количество на модель
4
№
4
Название детали
Балка левая
Заводской номер
7930-1302071
Количество на модель
1
№
5
Название детали
Балка правая
Заводской номер
7930-1302070
Количество на модель
1
№
5
Название детали
Регулировочная шайба
Заводской номер
537-1302066
Количество на модель
4
№
6
Название детали
Подушка
Заводской номер
537-1302060
Количество на модель
4
№
7
Название детали
Болт М12х1,25-6gх90
Заводской номер
371313
Количество на модель
2
№
8
Название детали
Радиатор
Заводской номер
7930-1301010
Количество на модель
1
№
9
Название детали
Шайба 18
Заводской номер
252018
Количество на модель
2
№
10
Название детали
Шплинт 4х32
Заводской номер
258054
Количество на модель
4
№
11
Название детали
Гайка М16х1,5-6Н
Заводской номер
374635
Количество на модель
8
№
12
Название детали
Пластина-подушка
Заводской номер
543-1302106
Количество на модель
4
№
13
Название детали
Подушка
Заводской номер
543-1302105
Количество на модель
2
№
14
Название детали
Стяжка
Заводской номер
7930-1302112
Количество на модель
2
№
15
Название детали
Гайка
Заводской номер
250515
Количество на модель
2
№
16
Название детали
Шайба подушки
Заводской номер
537-1302065
Количество на модель
2
№
17
Название детали
Гайка М20х1,5-6Н
Заводской номер
407861-01
Количество на модель
2
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт М12х1,25-6gх75 | 371797 | 2 | 2 | 1 | |||
| 2 | Шайба | 252137 | 4 | 4 | 2 | |||
| 3 | Шайба 12 | 252007 | 4 | 4 | 3 | |||
| 4 | Подкладка радиатора | 7413-1302607 | 4 | 4 | 4 | |||
| 5 | Балка левая | 7930-1302071 | 1 | 1 | 5 | |||
| 5 | Балка правая | 7930-1302070 | 1 | 1 | 5 | |||
| 6 | Регулировочная шайба | 537-1302066 | 4 | 4 | 6 | |||
| 7 | Подушка | 537-1302060 | 4 | 4 | 7 | |||
| 8 | Болт М12х1,25-6gх90 | 371313 | 2 | 2 | 8 | |||
| 9 | Радиатор | 7930-1301010 | 1 | 1 | 9 | |||
| 10 | Шайба 18 | 252018 | 2 | 2 | 10 | |||
| 11 | Шплинт 4х32 | 258054 | 4 | 4 | 11 | |||
| 12 | Гайка М16х1,5-6Н | 374635 | 8 | 8 | 12 | |||
| 13 | Пластина-подушка | 543-1302106 | 4 | 4 | 13 | |||
| 14 | Подушка | 543-1302105 | 2 | 2 | 14 | |||
| 15 | Стяжка | 7930-1302112 | 2 | 2 | 15 | |||
| 16 | Гайка | 250515 | 2 | 2 | 16 | |||
| 17 | Шайба подушки | 537-1302065 | 2 | 2 | 17 | |||
| 18 | Гайка М20х1,5-6Н | 407861-01 | 2 | 2 | 18 |
