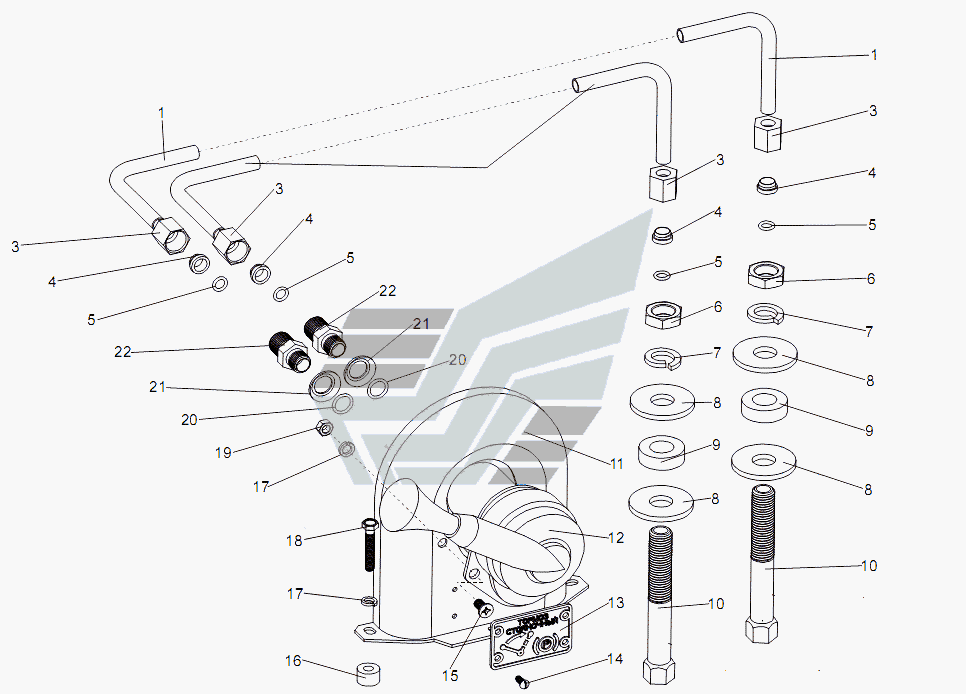

Установка крана стояночного тормоза
100%
Название детали
Воздухопровод L=320 мм
Заводской номер
7919-3506152
Количество на модель
1
№
1
Название детали
Воздухопровод L=360 мм
Заводской номер
7929-3506154
Количество на модель
1
№
2
Название детали
Гайка накидная 10
Заводской номер
405641
Количество на модель
4
№
3
Название детали
Муфта 10
Заводской номер
379254
Количество на модель
4
№
4
Название детали
Кольцо 008-011-19-2-2
Заводской номер
0000-3506717
Количество на модель
4
№
5
Название детали
Гайка М16х1,5-6Н
Заводской номер
250636
Количество на модель
2
№
6
Название детали
Шайба 16Л
Заводской номер
252159
Количество на модель
2
№
7
Название детали
Шайба 16
Заводской номер
252047-10
Количество на модель
4
№
8
Название детали
Втулка
Заводской номер
7413-3537144
Количество на модель
2
№
9
Название детали
Втулка
Заводской номер
8021-3537144
Количество на модель
2
№
9
Название детали
Штуцер
Заводской номер
404244
Количество на модель
2
№
10
Название детали
Кронштейн
Заводской номер
6422-3537044-10
Количество на модель
1
№
11
Название детали
Кран тормозной обратного действия с ручным управлением
Заводской номер
100-3537010
Количество на модель
1
№
12
Название детали
Табличка
Заводской номер
7413-3903426
Количество на модель
1
№
13
Название детали
Винт Mx
Заводской номер
240818
Количество на модель
4
№
14
Название детали
Винт 2М6-6gх14
Заводской номер
231604
Количество на модель
2
№
15
Название детали
Втулка
Заводской номер
7929-8109658
Количество на модель
3
№
16
Название детали
Втулка
Заводской номер
8021-3537143
Количество на модель
3
№
16
Название детали
Шайба
Заводской номер
252134
Количество на модель
5
№
17
Название детали
Болт M- x
Заводской номер
200213
Количество на модель
3
№
18
Название детали
Гайка
Заводской номер
250508
Количество на модель
2
№
19
Название детали
Кольцо 012-016-25-2-2
Заводской номер
0000-1602722
Количество на модель
2
№
20
Название детали
Шайба 14
Заводской номер
375929
Количество на модель
2
№
21
Название детали
Штуцер
Заводской номер
404249
Количество на модель
2
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Воздухопровод L=320 мм | 7919-3506152 | 1 | 1 | 1 | |||
| 2 | Воздухопровод L=360 мм | 7929-3506154 | 1 | 1 | 2 | |||
| 3 | Гайка накидная 10 | 405641 | 4 | 4 | 3 | |||
| 4 | Муфта 10 | 379254 | 4 | 4 | 4 | |||
| 5 | Кольцо 008-011-19-2-2 | 0000-3506717 | 4 | 4 | 5 | |||
| 6 | Гайка М16х1,5-6Н | 250636 | 2 | 2 | 6 | |||
| 7 | Шайба 16Л | 252159 | 2 | 2 | 7 | |||
| 8 | Шайба 16 | 252047-10 | 4 | 4 | 8 | |||
| 9 | Втулка | 7413-3537144 | 2 | 2 | 9 | |||
| 9 | Втулка | 8021-3537144 | 2 | 2 | 9 | |||
| 10 | Штуцер | 404244 | 2 | 2 | 10 | |||
| 11 | Кронштейн | 6422-3537044-10 | 1 | 1 | 11 | |||
| 12 | Кран тормозной обратного действия с ручным управлением | 100-3537010 | 1 | 1 | 12 | |||
| 13 | Табличка | 7413-3903426 | 1 | 1 | 13 | |||
| 14 | Винт Mx | 240818 | 4 | 4 | 14 | |||
| 15 | Винт 2М6-6gх14 | 231604 | 2 | 2 | 15 | |||
| 16 | Втулка | 7929-8109658 | 3 | 3 | 16 | |||
| 16 | Втулка | 8021-3537143 | 3 | 3 | 16 | |||
| 17 | Шайба | 252134 | 5 | 5 | 17 | |||
| 18 | Болт M- x | 200213 | 3 | 3 | 18 | |||
| 19 | Гайка | 250508 | 2 | 2 | 19 | |||
| 20 | Кольцо 012-016-25-2-2 | 0000-1602722 | 2 | 2 | 20 | |||
| 21 | Шайба 14 | 375929 | 2 | 2 | 21 | |||
| 22 | Штуцер | 404249 | 2 | 2 | 22 |
