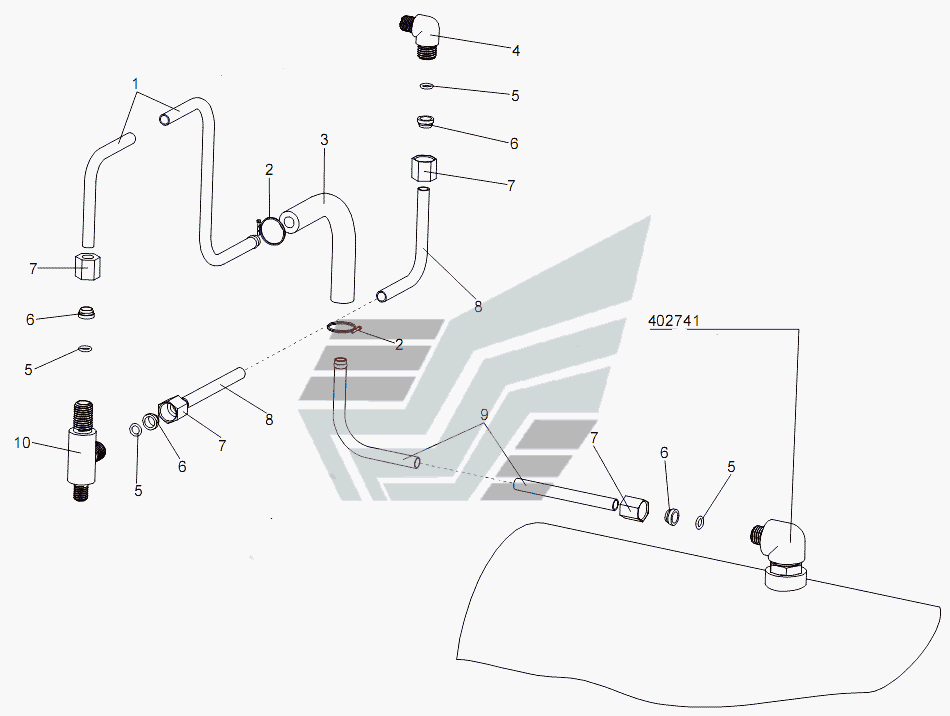

Трубопроводы от воздушного баллона потребителей
100%
Название детали
Угольник
Заводской номер
402741
Количество на модель
№
Название детали
Трубопровод L=1550 мм
Заводской номер
7930-3506331
Количество на модель
1
№
1
Название детали
Хомут 18
Заводской номер
379921
Количество на модель
2
№
2
Название детали
Рукав d.10
Заводской номер
543-1303197
Количество на модель
1
№
3
Название детали
Угольник
Заводской номер
379053
Количество на модель
1
№
4
Название детали
Кольцо 008-011-19-2-2
Заводской номер
0000-3506717
Количество на модель
3
№
5
Название детали
Муфта 10
Заводской номер
379254
Количество на модель
3
№
6
Название детали
Гайка накидная 10
Заводской номер
405641
Количество на модель
3
№
7
Название детали
Трубопровод L=700 мм
Заводской номер
7930-3506332
Количество на модель
1
№
8
Название детали
Трубопровод L=3800 мм
Заводской номер
7930-3506329
Количество на модель
1
№
9
Название детали
Тройник
Заводской номер
403030
Количество на модель
1
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Угольник | 402741 | |||||||
| 1 | Трубопровод L=1550 мм | 7930-3506331 | 1 | 1 | 1 | |||
| 2 | Хомут 18 | 379921 | 2 | 2 | 2 | |||
| 3 | Рукав d.10 | 543-1303197 | 1 | 1 | 3 | |||
| 4 | Угольник | 379053 | 1 | 1 | 4 | |||
| 5 | Кольцо 008-011-19-2-2 | 0000-3506717 | 3 | 3 | 5 | |||
| 6 | Муфта 10 | 379254 | 3 | 3 | 6 | |||
| 7 | Гайка накидная 10 | 405641 | 3 | 3 | 7 | |||
| 8 | Трубопровод L=700 мм | 7930-3506332 | 1 | 1 | 8 | |||
| 9 | Трубопровод L=3800 мм | 7930-3506329 | 1 | 1 | 9 | |||
| 10 | Тройник | 403030 | 1 | 1 | 10 |
