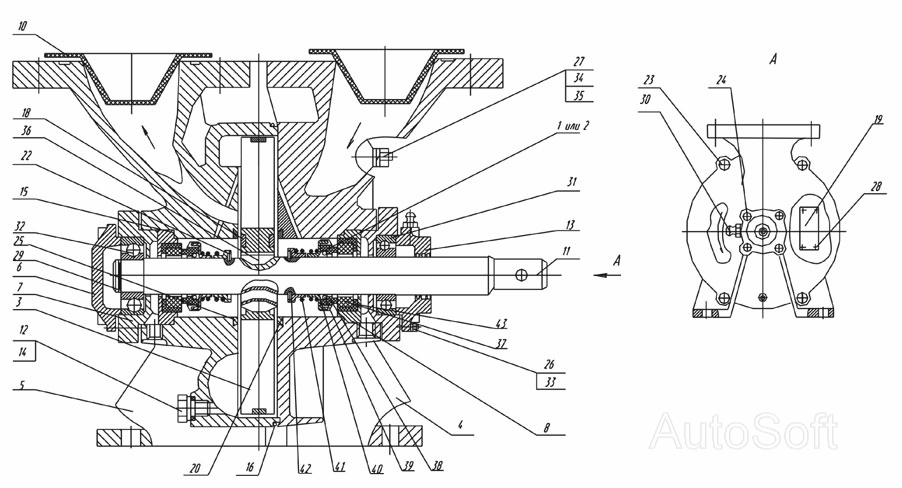

ЖН.30-Л-У2 Насос самовсасывающий вихревой
100%
Название детали
Уплотнение торцевое
Заводской номер
ЖН.30-3060060
Количество на модель
2
№
1
Название детали
Уплотнение торцовое
Заводской номер
2Е 30А-8000
Количество на модель
2
№
2
Название детали
Колесо рабочее
Заводской номер
ЖН.30-3060020
Количество на модель
1
№
3
Название детали
Секция всасывающая
Заводской номер
ЖН.30-3060028
Количество на модель
1
№
4
Название детали
Секция напорная
Заводской номер
ЖН.30-3060030
Количество на модель
1
№
5
Название детали
Крышка глухая
Заводской номер
ЖН.30-3060022
Количество на модель
1
№
6
Название детали
Корпус подшипника
Заводской номер
ЖН.30-3060024
Количество на модель
2
№
7
Название детали
Обойма
Заводской номер
ЖН.30-3060026
Количество на модель
2
№
8
Название детали
Заглушка
Заводской номер
7889-1019
Количество на модель
2
№
10
Название детали
Вал
Заводской номер
ЖН.30-3060032
Количество на модель
1
№
11
Название детали
Пробка
Заводской номер
ЖН.30-3060034
Количество на модель
1
№
12
Название детали
Крышка подшипника
Заводской номер
ЖН.30-3060036
Количество на модель
1
№
13
Название детали
Прокладка
Заводской номер
ЖН.30-3060038
Количество на модель
1
№
14
Название детали
Прокладка
Заводской номер
ЖН.30-3060040
Количество на модель
2
№
15
Название детали
Кольцо уплотнительное
Заводской номер
ЖН.30-3060042
Количество на модель
1
№
16
Название детали
Кольцо
Заводской номер
ЖН.3060020-01
Количество на модель
1
№
17
Название детали
Кольцо
Заводской номер
ЖН.3060020-02
Количество на модель
1
№
18
Название детали
Табличка
Заводской номер
ЖН.30-3060050
Количество на модель
1
№
19
Название детали
Кольцо закладное на секцию ЖН.30-3060028
Заводской номер
ЖН.30-3060028-02
Количество на модель
№
20
Название детали
Штифт
Заводской номер
ЖН.30-3060052
Количество на модель
2
№
22
Название детали
Шпилька
Заводской номер
ЖН.30-3060054
Количество на модель
4
№
23
Название детали
Шпилька
Заводской номер
ЖН.30-3060055
Количество на модель
8
№
24
Название детали
Кольцо закладное на секцию ЖН.30-3060030
Заводской номер
ЖН.30-3060030-02
Количество на модель
1
№
25
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
8
№
26
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/11
Количество на модель
8
№
27
Название детали
Заклепка 3х4
Заводской номер
1/37637/00
Количество на модель
4
№
28
Название детали
Кольцо стопорное проволочное Двн=23.2мм
Заводской номер
1/34013/76
Количество на модель
1
№
29
Название детали
Масленка
Заводской номер
1,3 Ц.6
Количество на модель
2
№
30
Название детали
Подшипник ГОСТ 8338-75
Заводской номер
206
Количество на модель
1
№
31
Название детали
Подшипник
Заводской номер
305
Количество на модель
1
№
32
Название детали
Шайба пружинная 6
Заводской номер
1/05164/70
Количество на модель
8
№
33
Название детали
Шайба пружинная 12
Заводской номер
1/05170/70
Количество на модель
8
№
34
Название детали
Шайба
Заводской номер
1/05200/01
Количество на модель
8
№
35
Название детали
Шпонка сегментная ГОСТ 24071-80
Заводской номер
870817
Количество на модель
1
№
36
Название детали
Кольцо неподвижное
Заводской номер
ЖН.30-3060061
Количество на модель
1
№
37
Название детали
Кольцо подвижное
Заводской номер
ЖН.30-3060062
Количество на модель
1
№
38
Название детали
Кольцо уплотнительное
Заводской номер
ЖН.30-3060063
Количество на модель
1
№
39
Название детали
Шайба
Заводской номер
ЖН.30-3060064
Количество на модель
1
№
40
Название детали
Пружина
Заводской номер
ЖН.30-3060065
Количество на модель
1
№
41
Название детали
Втулка нажимная
Заводской номер
ЖН.30-3060066
Количество на модель
1
№
42
Название детали
Манжета
Заводской номер
ЖН.30-3060067
Количество на модель
1
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Уплотнение торцевое | ЖН.30-3060060 | 2 | 2 | 1 | |||
| 2 | Уплотнение торцовое | 2Е 30А-8000 | 2 | 2 | 2 | |||
| 3 | Колесо рабочее | ЖН.30-3060020 | 1 | 1 | 3 | |||
| 4 | Секция всасывающая | ЖН.30-3060028 | 1 | 1 | 4 | |||
| 5 | Секция напорная | ЖН.30-3060030 | 1 | 1 | 5 | |||
| 6 | Крышка глухая | ЖН.30-3060022 | 1 | 1 | 6 | |||
| 7 | Корпус подшипника | ЖН.30-3060024 | 2 | 2 | 7 | |||
| 8 | Обойма | ЖН.30-3060026 | 2 | 2 | 8 | |||
| 10 | Заглушка | 7889-1019 | 2 | 2 | 10 | |||
| 11 | Вал | ЖН.30-3060032 | 1 | 1 | 11 | |||
| 12 | Пробка | ЖН.30-3060034 | 1 | 1 | 12 | |||
| 13 | Крышка подшипника | ЖН.30-3060036 | 1 | 1 | 13 | |||
| 14 | Прокладка | ЖН.30-3060038 | 1 | 1 | 14 | |||
| 15 | Прокладка | ЖН.30-3060040 | 2 | 2 | 15 | |||
| 16 | Кольцо уплотнительное | ЖН.30-3060042 | 1 | 1 | 16 | |||
| 17 | Кольцо | ЖН.3060020-01 | 1 | 1 | 17 | |||
| 18 | Кольцо | ЖН.3060020-02 | 1 | 1 | 18 | |||
| 19 | Табличка | ЖН.30-3060050 | 1 | 1 | 19 | |||
| 20 | Кольцо закладное на секцию ЖН.30-3060028 | ЖН.30-3060028-02 | 20 | |||||
| 22 | Штифт | ЖН.30-3060052 | 2 | 2 | 22 | |||
| 23 | Шпилька | ЖН.30-3060054 | 4 | 4 | 23 | |||
| 24 | Шпилька | ЖН.30-3060055 | 8 | 8 | 24 | |||
| 25 | Кольцо закладное на секцию ЖН.30-3060030 | ЖН.30-3060030-02 | 1 | 1 | 25 | |||
| 26 | Гайка М6-6Н | 1/58962/11 | 8 | 8 | 26 | |||
| 27 | Гайка М12х1,25-6Н | 1/61015/11 | 8 | 8 | 27 | |||
| 28 | Заклепка 3х4 | 1/37637/00 | 4 | 4 | 28 | |||
| 29 | Кольцо стопорное проволочное Двн=23.2мм | 1/34013/76 | 1 | 1 | 29 | |||
| 30 | Масленка | 1,3 Ц.6 | 2 | 2 | 30 | |||
| 31 | Подшипник ГОСТ 8338-75 | 206 | 1 | 1 | 31 | |||
| 32 | Подшипник | 305 | 1 | 1 | 32 | |||
| 33 | Шайба пружинная 6 | 1/05164/70 | 8 | 8 | 33 | |||
| 34 | Шайба пружинная 12 | 1/05170/70 | 8 | 8 | 34 | |||
| 35 | Шайба | 1/05200/01 | 8 | 8 | 35 | |||
| 36 | Шпонка сегментная ГОСТ 24071-80 | 870817 | 1 | 1 | 36 | |||
| 37 | Кольцо неподвижное | ЖН.30-3060061 | 1 | 1 | 37 | |||
| 38 | Кольцо подвижное | ЖН.30-3060062 | 1 | 1 | 38 | |||
| 39 | Кольцо уплотнительное | ЖН.30-3060063 | 1 | 1 | 39 | |||
| 40 | Шайба | ЖН.30-3060064 | 1 | 1 | 40 | |||
| 41 | Пружина | ЖН.30-3060065 | 1 | 1 | 41 | |||
| 42 | Втулка нажимная | ЖН.30-3060066 | 1 | 1 | 42 | |||
| 43 | Манжета | ЖН.30-3060067 | 1 | 1 | 43 |
