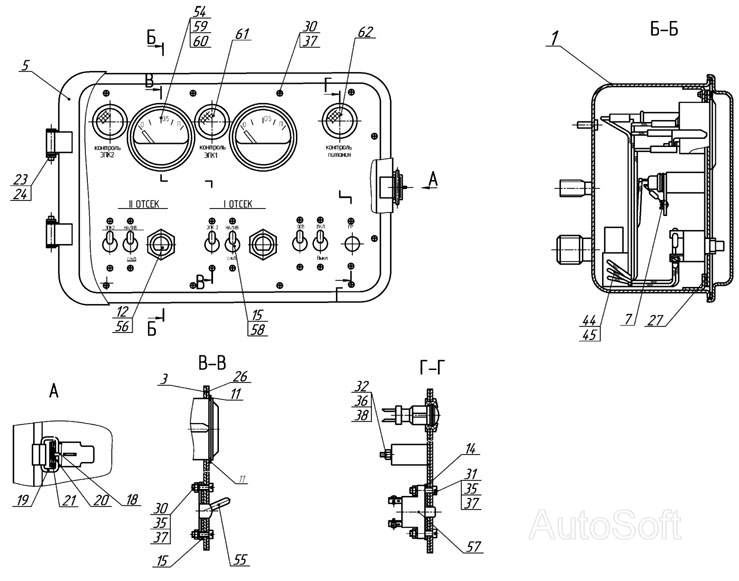

66052-3718425, 66052-01-3718425 Щиток управления
100%
Название детали
Трубка
Заводской номер
3,05 ТВ40,4
Количество на модель
№
Название детали
Провод
Заводской номер
ПГВА -0,75
Количество на модель
№
Название детали
Корпус
Заводской номер
9693-3718410
Количество на модель
1
№
1
Название детали
Панель в сборе
Заводской номер
66052-3718430
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
9693-3718421
Количество на модель
1
№
5
Название детали
Плата монтажная
Заводской номер
96741-3718315
Количество на модель
2
№
7
Название детали
Плата монтажная
Заводской номер
96741-01-3718239
Количество на модель
2
№
7
Название детали
Прокладка
Заводской номер
9674-3718237
Количество на модель
2
№
11
Название детали
Прокладка
Заводской номер
9674-3718238
Количество на модель
2
№
12
Название детали
Прокладка
Заводской номер
9674-3718243
Количество на модель
3
№
13
Название детали
Прокладка
Заводской номер
9674-3718244
Количество на модель
1
№
14
Название детали
Прокладка
Заводской номер
9674-3718245
Количество на модель
6
№
15
Название детали
Рычаг
Заводской номер
9674-3718251
Количество на модель
1
№
18
Название детали
Скоба
Заводской номер
9674-3718252
Количество на модель
1
№
19
Название детали
Пружина
Заводской номер
9674-3718253
Количество на модель
1
№
20
Название детали
Шайба замковая
Заводской номер
9674-3718256
Количество на модель
2
№
23
Название детали
Ось
Заводской номер
9674-3718257
Количество на модель
2
№
24
Название детали
Фальшпанель
Заводской номер
66052-3718432
Количество на модель
1
№
26
Название детали
Прокладка
Заводской номер
9693-3718413
Количество на модель
1
№
27
Название детали
Винт ТС с крестообразным шлицем 10530 М4-6gх10
Заводской номер
1/32719/01
Количество на модель
28
№
30
Название детали
Винт
Заводской номер
1/32724/01
Количество на модель
2
№
31
Название детали
Болт
Заводской номер
1/09021/21
Количество на модель
2
№
32
Название детали
Гайка
Заводской номер
1/07940/11
Количество на модель
14
№
34
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
2
№
35
Название детали
Шайба пружинная 4
Заводской номер
1/11953/70
Количество на модель
30
№
37
Название детали
Шайба пружинная 6
Заводской номер
1/05164/70
Количество на модель
2
№
38
Название детали
Хомут крепления соединительных муфт в сборе
Заводской номер
1/02906/90
Количество на модель
2
№
43
Название детали
Колодка соединительная
Заводской номер
4573739008
Количество на модель
2
№
44
Название детали
Наконечник
Заводской номер
4573738004
Количество на модель
12
№
45
Название детали
Гнездо
Заводской номер
4573738006
Количество на модель
16
№
46
Название детали
Наконечник
Заводской номер
4573738526
Количество на модель
12
№
49
Название детали
Наконечник
Заводской номер
4573738553
Количество на модель
4
№
50
Название детали
Наконечник
Заводской номер
4573738554
Количество на модель
3
№
51
Название детали
Наконечник ф 4,2 ОСТ 37.003.040-81
Заводской номер
4573738552
Количество на модель
7
№
52
Название детали
Наконечник D-6,5 В-12 Л16
Заводской номер
4573738537
Количество на модель
1
№
53
Название детали
Лампа
Заводской номер
А-24-1
Количество на модель
4
№
54
Название детали
Выключатель 46.3710
Заводской номер
4573734498
Количество на модель
4
№
55
Название детали
Кнопка контроля схемы сигнализации ВК322
Заводской номер
4573734131
Количество на модель
2
№
56
Название детали
Предохранитель 292.3722 ТУ37.003.1415-92
Заводской номер
4573731137
Количество на модель
1
№
57
Название детали
Переключатель 51.3709
Заводской номер
4573731073
Количество на модель
2
№
58
Название детали
УказательУровня топливаУБ 170
Заводской номер
4573731147
Количество на модель
2
№
59
Название детали
Патрон ЛВ 211-329
Заводской номер
4573737329
Количество на модель
4
№
60
Название детали
Фонарь контрольной лампы 123.3803 ТУ37.003.293-72
Заводской номер
4573737277
Количество на модель
2
№
61
Название детали
Фонарь контрольной лампы 124.3803
Заводской номер
4573737278
Количество на модель
1
№
68
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Трубка | 3,05 ТВ40,4 | |||||||
| Провод | ПГВА -0,75 | |||||||
| 1 | Корпус | 9693-3718410 | 1 | 1 | 1 | |||
| 3 | Панель в сборе | 66052-3718430 | 1 | 1 | 3 | |||
| 5 | Крышка | 9693-3718421 | 1 | 1 | 5 | |||
| 7 | Плата монтажная | 96741-3718315 | 2 | 2 | 7 | |||
| 7 | Плата монтажная | 96741-01-3718239 | 2 | 2 | 7 | |||
| 11 | Прокладка | 9674-3718237 | 2 | 2 | 11 | |||
| 12 | Прокладка | 9674-3718238 | 2 | 2 | 12 | |||
| 13 | Прокладка | 9674-3718243 | 3 | 3 | 13 | |||
| 14 | Прокладка | 9674-3718244 | 1 | 1 | 14 | |||
| 15 | Прокладка | 9674-3718245 | 6 | 6 | 15 | |||
| 18 | Рычаг | 9674-3718251 | 1 | 1 | 18 | |||
| 19 | Скоба | 9674-3718252 | 1 | 1 | 19 | |||
| 20 | Пружина | 9674-3718253 | 1 | 1 | 20 | |||
| 23 | Шайба замковая | 9674-3718256 | 2 | 2 | 23 | |||
| 24 | Ось | 9674-3718257 | 2 | 2 | 24 | |||
| 26 | Фальшпанель | 66052-3718432 | 1 | 1 | 26 | |||
| 27 | Прокладка | 9693-3718413 | 1 | 1 | 27 | |||
| 30 | Винт ТС с крестообразным шлицем 10530 М4-6gх10 | 1/32719/01 | 28 | 28 | 30 | |||
| 31 | Винт | 1/32724/01 | 2 | 2 | 31 | |||
| 32 | Болт | 1/09021/21 | 2 | 2 | 32 | |||
| 34 | Гайка | 1/07940/11 | 14 | 14 | 34 | |||
| 35 | Гайка М6-6Н | 1/58962/11 | 2 | 2 | 35 | |||
| 37 | Шайба пружинная 4 | 1/11953/70 | 30 | 30 | 37 | |||
| 38 | Шайба пружинная 6 | 1/05164/70 | 2 | 2 | 38 | |||
| 43 | Хомут крепления соединительных муфт в сборе | 1/02906/90 | 2 | 2 | 43 | |||
| 44 | Колодка соединительная | 4573739008 | 2 | 2 | 44 | |||
| 45 | Наконечник | 4573738004 | 12 | 12 | 45 | |||
| 46 | Гнездо | 4573738006 | 16 | 16 | 46 | |||
| 49 | Наконечник | 4573738526 | 12 | 12 | 49 | |||
| 50 | Наконечник | 4573738553 | 4 | 4 | 50 | |||
| 51 | Наконечник | 4573738554 | 3 | 3 | 51 | |||
| 52 | Наконечник ф 4,2 ОСТ 37.003.040-81 | 4573738552 | 7 | 7 | 52 | |||
| 53 | Наконечник D-6,5 В-12 Л16 | 4573738537 | 1 | 1 | 53 | |||
| 54 | Лампа | А-24-1 | 4 | 4 | 54 | |||
| 55 | Выключатель 46.3710 | 4573734498 | 4 | 4 | 55 | |||
| 56 | Кнопка контроля схемы сигнализации ВК322 | 4573734131 | 2 | 2 | 56 | |||
| 57 | Предохранитель 292.3722 ТУ37.003.1415-92 | 4573731137 | 1 | 1 | 57 | |||
| 58 | Переключатель 51.3709 | 4573731073 | 2 | 2 | 58 | |||
| 59 | УказательУровня топливаУБ 170 | 4573731147 | 2 | 2 | 59 | |||
| 60 | Патрон ЛВ 211-329 | 4573737329 | 4 | 4 | 60 | |||
| 61 | Фонарь контрольной лампы 123.3803 ТУ37.003.293-72 | 4573737277 | 2 | 2 | 61 | |||
| 68 | Фонарь контрольной лампы 124.3803 | 4573737278 | 1 | 1 | 68 |
