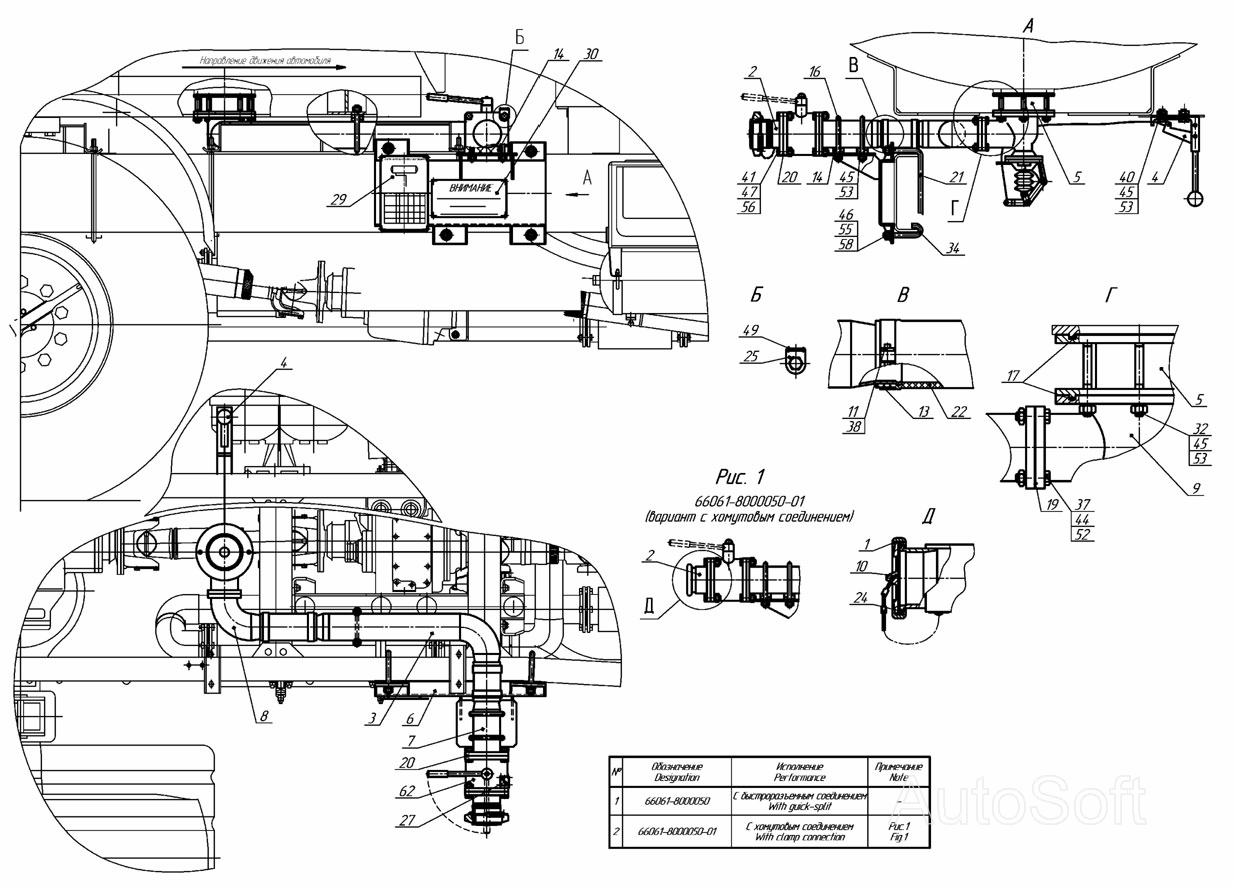

Установка сливо-наливного устройства
100%
Название детали
Установка сливо-наливного устройства
Заводской номер
66061-8000050
Количество на модель
№
Название детали
Установка сливо-наливного устройства
Заводской номер
66061-8000050-01
Количество на модель
№
Название детали
Хомут
Заводской номер
9674-3932010
Количество на модель
1
№
1
Название детали
Патрубок в сборе
Заводской номер
66061-8000250
Количество на модель
1
№
2
Название детали
Муфта
Заводской номер
96931-8000260-02
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
66061-8000110
Количество на модель
1
№
3
Название детали
Привод ручной
Заводской номер
96741-8026305
Количество на модель
1
№
4
Название детали
Переходник
Заводской номер
66052-8000260
Количество на модель
1
№
5
Название детали
Плита опорная
Заводской номер
66061-8027020
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
66062-8000060
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
96742-8000140
Количество на модель
1
№
8
Название детали
Кран сливной
Заводской номер
6606-8026050
Количество на модель
1
№
9
Название детали
Заглушка
Заводской номер
56330N-8026150
Количество на модель
1
№
10
Название детали
Гайка
Заводской номер
9654-4301122
Количество на модель
4
№
11
Название детали
Скоба
Заводской номер
9654-4301126
Количество на модель
4
№
13
Название детали
Прокладка
Заводской номер
66052-8000417
Количество на модель
3
№
14
Название детали
Хомут
Заводской номер
96741-8000415
Количество на модель
3
№
16
Название детали
Прокладка
Заводской номер
9674-8000402
Количество на модель
1
№
17
Название детали
Прокладка
Заводской номер
6606-8000203
Количество на модель
1
№
19
Название детали
Прокладка
Заводской номер
96741-8000264
Количество на модель
2
№
20
Название детали
Стремянка
Заводской номер
66065-8027024-15
Количество на модель
2
№
21
Название детали
Рукав
Заводской номер
8602-8000015-10
Количество на модель
1
№
22
Название детали
Кольцо уплотнительное
Заводской номер
9674-8000401
Количество на модель
1
№
24
Название детали
Стойка
Заводской номер
66065-01-8000054-01
Количество на модель
1
№
25
Название детали
Табличка информационная
Заводской номер
66065-01-3903101
Количество на модель
1
№
27
Название детали
Табличка
Заводской номер
8602-3903011
Количество на модель
1
№
29
Название детали
Табличка
Заводской номер
96742-3903116
Количество на модель
1
№
30
Название детали
Шпилька
Заводской номер
66052-8000418
Количество на модель
6
№
32
Название детали
Тяга
Заводской номер
66063-01-8027013
Количество на модель
2
№
34
Название детали
Болт ТЕМ10х1,25-6gх40
Заводской номер
1/13070/21
Количество на модель
4
№
37
Название детали
Болт ТЕМ 10х1,25-6gх50
Заводской номер
1/13438/11
Количество на модель
2
№
38
Название детали
Болт ТЕМ12х1,25-6gх45
Заводской номер
1/55407/21
Количество на модель
2
№
40
Название детали
Болт ТЕМ16х1,5-6gх60
Заводской номер
1/59811/21
Количество на модель
8
№
41
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
4
№
44
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/11
Количество на модель
14
№
45
Название детали
Гайка М16х1,5-6Н
Заводской номер
1/21641/11
Количество на модель
4
№
46
Название детали
Гайка М14х1,5-6Н
Заводской номер
1/21640/11
Количество на модель
8
№
47
Название детали
Заклепка 3х8
Заводской номер
1/05315/01
Количество на модель
12
№
49
Название детали
Шайба пружинная 8
Заводской номер
1/05168/70
Количество на модель
6
№
52
Название детали
Шайба пружинная 12
Заводской номер
1/05170/70
Количество на модель
14
№
53
Название детали
Шайба пружинная 14
Заводской номер
1/05171/70
Количество на модель
4
№
55
Название детали
Шайба пружинная 16
Заводской номер
1/05162/70
Количество на модель
8
№
56
Название детали
Шайба плоская 14,8х26х3
Заводской номер
1/05201/01
Количество на модель
4
№
58
Название детали
Кран шаровой
Заводской номер
МА 39027 Ду-80
Количество на модель
1
№
62
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка сливо-наливного устройства | 66061-8000050 | |||||||
| Установка сливо-наливного устройства | 66061-8000050-01 | |||||||
| 1 | Хомут | 9674-3932010 | 1 | 1 | 1 | |||
| 2 | Патрубок в сборе | 66061-8000250 | 1 | 1 | 2 | |||
| 2 | Муфта | 96931-8000260-02 | 1 | 1 | 2 | |||
| 3 | Трубопровод | 66061-8000110 | 1 | 1 | 3 | |||
| 4 | Привод ручной | 96741-8026305 | 1 | 1 | 4 | |||
| 5 | Переходник | 66052-8000260 | 1 | 1 | 5 | |||
| 6 | Плита опорная | 66061-8027020 | 1 | 1 | 6 | |||
| 7 | Трубопровод | 66062-8000060 | 1 | 1 | 7 | |||
| 8 | Трубопровод | 96742-8000140 | 1 | 1 | 8 | |||
| 9 | Кран сливной | 6606-8026050 | 1 | 1 | 9 | |||
| 10 | Заглушка | 56330N-8026150 | 1 | 1 | 10 | |||
| 11 | Гайка | 9654-4301122 | 4 | 4 | 11 | |||
| 13 | Скоба | 9654-4301126 | 4 | 4 | 13 | |||
| 14 | Прокладка | 66052-8000417 | 3 | 3 | 14 | |||
| 16 | Хомут | 96741-8000415 | 3 | 3 | 16 | |||
| 17 | Прокладка | 9674-8000402 | 1 | 1 | 17 | |||
| 19 | Прокладка | 6606-8000203 | 1 | 1 | 19 | |||
| 20 | Прокладка | 96741-8000264 | 2 | 2 | 20 | |||
| 21 | Стремянка | 66065-8027024-15 | 2 | 2 | 21 | |||
| 22 | Рукав | 8602-8000015-10 | 1 | 1 | 22 | |||
| 24 | Кольцо уплотнительное | 9674-8000401 | 1 | 1 | 24 | |||
| 25 | Стойка | 66065-01-8000054-01 | 1 | 1 | 25 | |||
| 27 | Табличка информационная | 66065-01-3903101 | 1 | 1 | 27 | |||
| 29 | Табличка | 8602-3903011 | 1 | 1 | 29 | |||
| 30 | Табличка | 96742-3903116 | 1 | 1 | 30 | |||
| 32 | Шпилька | 66052-8000418 | 6 | 6 | 32 | |||
| 34 | Тяга | 66063-01-8027013 | 2 | 2 | 34 | |||
| 37 | Болт ТЕМ10х1,25-6gх40 | 1/13070/21 | 4 | 4 | 37 | |||
| 38 | Болт ТЕМ 10х1,25-6gх50 | 1/13438/11 | 2 | 2 | 38 | |||
| 40 | Болт ТЕМ12х1,25-6gх45 | 1/55407/21 | 2 | 2 | 40 | |||
| 41 | Болт ТЕМ16х1,5-6gх60 | 1/59811/21 | 8 | 8 | 41 | |||
| 44 | Гайка | 1/21647/11 | 4 | 4 | 44 | |||
| 45 | Гайка М12х1,25-6Н | 1/61015/11 | 14 | 14 | 45 | |||
| 46 | Гайка М16х1,5-6Н | 1/21641/11 | 4 | 4 | 46 | |||
| 47 | Гайка М14х1,5-6Н | 1/21640/11 | 8 | 8 | 47 | |||
| 49 | Заклепка 3х8 | 1/05315/01 | 12 | 12 | 49 | |||
| 52 | Шайба пружинная 8 | 1/05168/70 | 6 | 6 | 52 | |||
| 53 | Шайба пружинная 12 | 1/05170/70 | 14 | 14 | 53 | |||
| 55 | Шайба пружинная 14 | 1/05171/70 | 4 | 4 | 55 | |||
| 56 | Шайба пружинная 16 | 1/05162/70 | 8 | 8 | 56 | |||
| 58 | Шайба плоская 14,8х26х3 | 1/05201/01 | 4 | 4 | 58 | |||
| 62 | Кран шаровой | МА 39027 Ду-80 | 1 | 1 | 62 |
