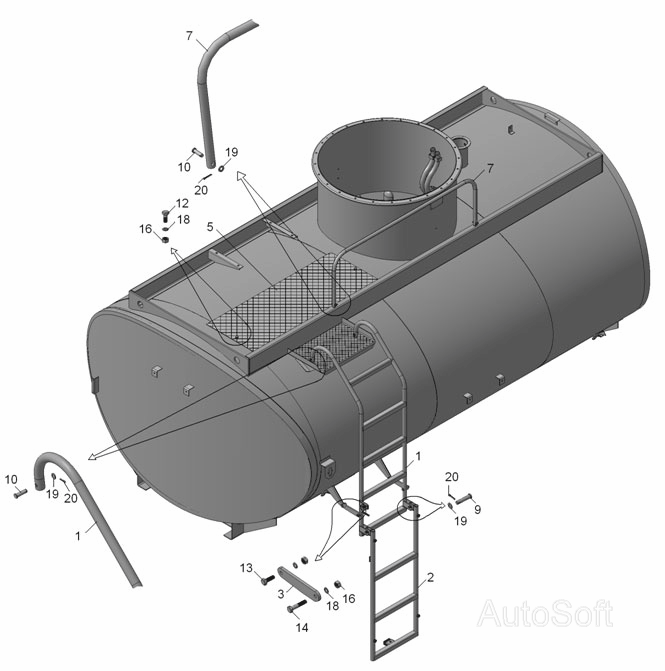

Э66061-8210030 Установка лестницы, поручня
100%
Название детали
Лестница верхняя
Заводской номер
Э66061-8210040
Количество на модель
1
№
1
Название детали
Лестница нижняя
Заводской номер
Э66061-8210070
Количество на модель
1
№
2
Название детали
Шатун
Заводской номер
9674-8210034
Количество на модель
2
№
3
Название детали
Площадка
Заводской номер
66061-8210048
Количество на модель
1
№
5
Название детали
Поручень
Заводской номер
6606-8210056
Количество на модель
1
№
7
Название детали
Ось
Заводской номер
Э66061-8210084
Количество на модель
2
№
9
Название детали
Ось
Заводской номер
9674-8210088
Количество на модель
4
№
10
Название детали
Болт ТЕМ10х1,25-6gх25
Заводской номер
1/59707/21
Количество на модель
4
№
12
Название детали
Болт М10х1,25-6gх30
Заводской номер
1/13069/21
Количество на модель
2
№
13
Название детали
Болт ТЕМ10х1,25-6gх50
Заводской номер
1/13438/21
Количество на модель
2
№
14
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
8
№
16
Название детали
Шайба пружинная 8
Заводской номер
1/05168/70
Количество на модель
8
№
18
Название детали
Шайба плоская 10,6х18х2
Заводской номер
1/26386/01
Количество на модель
6
№
19
Название детали
Шплинт разводной 3х20
Заводской номер
1/07964/01
Количество на модель
6
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Лестница верхняя | Э66061-8210040 | 1 | 1 | 1 | |||
| 2 | Лестница нижняя | Э66061-8210070 | 1 | 1 | 2 | |||
| 3 | Шатун | 9674-8210034 | 2 | 2 | 3 | |||
| 5 | Площадка | 66061-8210048 | 1 | 1 | 5 | |||
| 7 | Поручень | 6606-8210056 | 1 | 1 | 7 | |||
| 9 | Ось | Э66061-8210084 | 2 | 2 | 9 | |||
| 10 | Ось | 9674-8210088 | 4 | 4 | 10 | |||
| 12 | Болт ТЕМ10х1,25-6gх25 | 1/59707/21 | 4 | 4 | 12 | |||
| 13 | Болт М10х1,25-6gх30 | 1/13069/21 | 2 | 2 | 13 | |||
| 14 | Болт ТЕМ10х1,25-6gх50 | 1/13438/21 | 2 | 2 | 14 | |||
| 16 | Гайка | 1/21647/11 | 8 | 8 | 16 | |||
| 18 | Шайба пружинная 8 | 1/05168/70 | 8 | 8 | 18 | |||
| 19 | Шайба плоская 10,6х18х2 | 1/26386/01 | 6 | 6 | 19 | |||
| 20 | Шплинт разводной 3х20 | 1/07964/01 | 6 | 6 | 20 |
