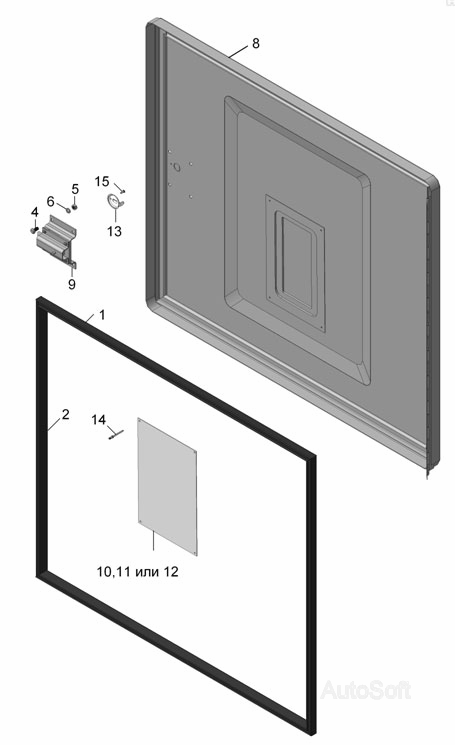

96742-01-8027030-10 Дверка в сборе
100%
Название детали
Уплотнитель
Заводской номер
96742-01-8027032
Количество на модель
2
№
1
Название детали
Уплотнитель
Заводской номер
96742-01-8027033
Количество на модель
2
№
2
Название детали
Болт ТЕМ6-6gх12
Заводской номер
1/09020/21
Количество на модель
4
№
4
Название детали
Гайка ЕМ6-6Н
Заводской номер
1/59962/11
Количество на модель
4
№
5
Название детали
Шайба пружинная 6
Заводской номер
1/05164/10
Количество на модель
4
№
6
Название детали
Дверка
Заводской номер
96742-01-8027040-10
Количество на модель
1
№
8
Название детали
Замок с защелкой типа ЗМЧ
Заводской номер
9674-3919040
Количество на модель
1
№
9
Название детали
Табличка
Заводской номер
96742-3903116
Количество на модель
1
№
10
Название детали
Табличка
Заводской номер
96742-01-3903020
Количество на модель
1
№
11
Название детали
Табличка
Заводской номер
96742-3903010
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
9674-8027031
Количество на модель
1
№
13
Название детали
Заклепка 3,3х13
Заводской номер
1/28392/90
Количество на модель
4
№
14
Название детали
Заклепка 3х8
Заводской номер
1/05315/01
Количество на модель
1
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Уплотнитель | 96742-01-8027032 | 2 | 2 | 1 | |||
| 2 | Уплотнитель | 96742-01-8027033 | 2 | 2 | 2 | |||
| 4 | Болт ТЕМ6-6gх12 | 1/09020/21 | 4 | 4 | 4 | |||
| 5 | Гайка ЕМ6-6Н | 1/59962/11 | 4 | 4 | 5 | |||
| 6 | Шайба пружинная 6 | 1/05164/10 | 4 | 4 | 6 | |||
| 8 | Дверка | 96742-01-8027040-10 | 1 | 1 | 8 | |||
| 9 | Замок с защелкой типа ЗМЧ | 9674-3919040 | 1 | 1 | 9 | |||
| 10 | Табличка | 96742-3903116 | 1 | 1 | 10 | |||
| 11 | Табличка | 96742-01-3903020 | 1 | 1 | 11 | |||
| 12 | Табличка | 96742-3903010 | 1 | 1 | 12 | |||
| 13 | Крышка | 9674-8027031 | 1 | 1 | 13 | |||
| 14 | Заклепка 3,3х13 | 1/28392/90 | 4 | 4 | 14 | |||
| 15 | Заклепка 3х8 | 1/05315/01 | 1 | 1 | 15 |
