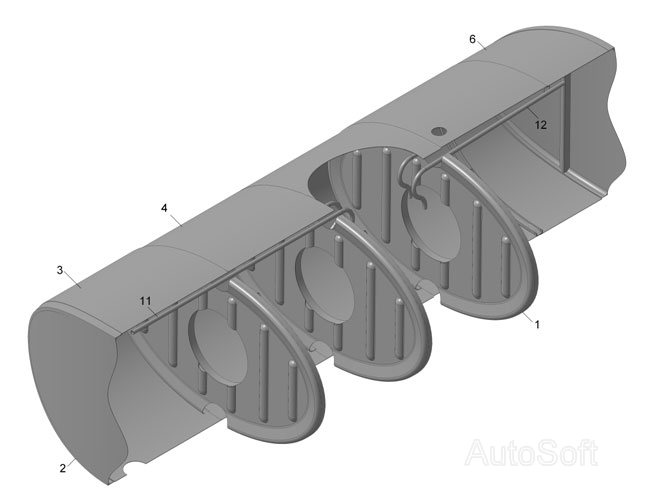

Э6606-8513025 Отсеки корпуса цистерны в сборе (сварка)
100%
Название детали
Волнорез
Заводской номер
Э96741-8513305
Количество на модель
3
№
1
Название детали
Днище в сборе
Заводской номер
Э96741-8513310сб
Количество на модель
2
№
2
Название детали
Лист обечайки
Заводской номер
Э96741-8513062
Количество на модель
1
№
3
Название детали
Лист обечайки
Заводской номер
96741-8513061
Количество на модель
3
№
4
Название детали
Лист обечайки
Заводской номер
Э6606-8513064
Количество на модель
1
№
6
Название детали
Скоба
Заводской номер
9674-8513117
Количество на модель
8
№
7
Название детали
Труба воздухопроводная
Заводской номер
96742-03-8513408
Количество на модель
2
№
11
Название детали
Труба воздухопроводная
Заводской номер
66061-8513408
Количество на модель
2
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Волнорез | Э96741-8513305 | 3 | 3 | 1 | |||
| 2 | Днище в сборе | Э96741-8513310сб | 2 | 2 | 2 | |||
| 3 | Лист обечайки | Э96741-8513062 | 1 | 1 | 3 | |||
| 4 | Лист обечайки | 96741-8513061 | 3 | 3 | 4 | |||
| 6 | Лист обечайки | Э6606-8513064 | 1 | 1 | 6 | |||
| 7 | Скоба | 9674-8513117 | 8 | 8 | 7 | |||
| 11 | Труба воздухопроводная | 96742-03-8513408 | 2 | 2 | 11 | |||
| 12 | Труба воздухопроводная | 66061-8513408 | 2 | 2 | 12 |
