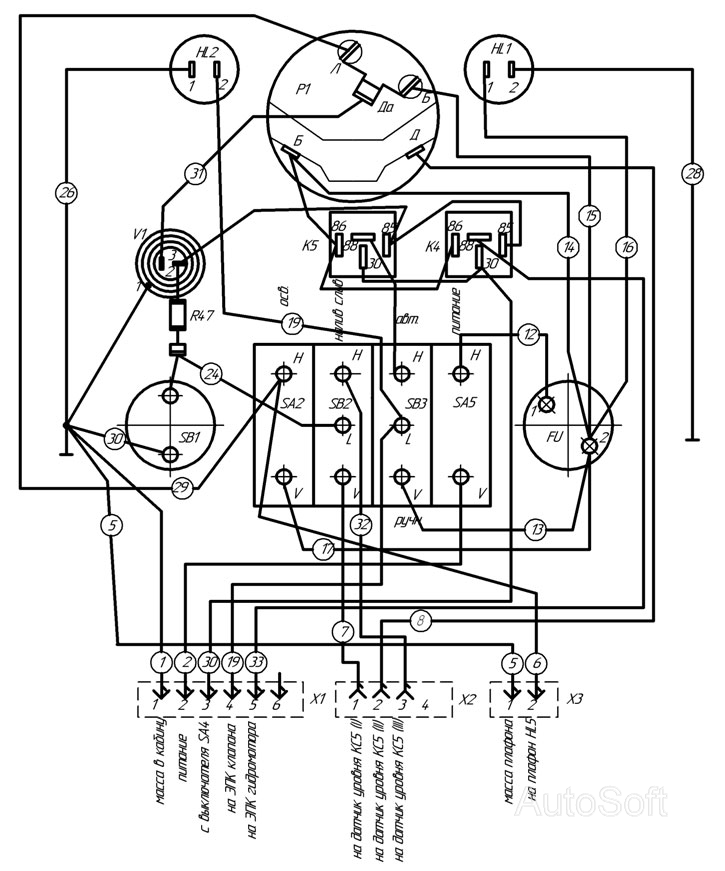

96741-3718300 Схема электрическая щитка приборов
100%
Название детали
Предохранитель Пр310
Заводской номер
FU
Количество на модель
1
№
Название детали
Резистор
Заводской номер
R47
Количество на модель
1
№
Название детали
Переключатель 51.3709
Заводской номер
SB2,SB3
Количество на модель
2
№
Название детали
Кнопка контроля схемы сигнализации ВК 322
Заводской номер
SB1
Количество на модель
1
№
Название детали
Выключатель 46.3710
Заводской номер
SA2,SA5
Количество на модель
2
№
Название детали
Датчик загрязненности
Заводской номер
P1
Количество на модель
1
№
Название детали
Реле 11.374.010-20
Заводской номер
К4, К5
Количество на модель
2
№
Название детали
Фонарь передний многофункциональный
Заводской номер
HL2
Количество на модель
1
№
Название детали
Фонарь передний многофункциональный
Заводской номер
HL1
Количество на модель
1
№
Название детали
Тиристор КУ208А
Заводской номер
V1
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Предохранитель Пр310 | FU | 1 | 1 | |||||
| Резистор | R47 | 1 | 1 | |||||
| Переключатель 51.3709 | SB2,SB3 | 2 | 2 | |||||
| Кнопка контроля схемы сигнализации ВК 322 | SB1 | 1 | 1 | |||||
| Выключатель 46.3710 | SA2,SA5 | 2 | 2 | |||||
| Датчик загрязненности | P1 | 1 | 1 | |||||
| Реле 11.374.010-20 | К4, К5 | 2 | 2 | |||||
| Фонарь передний многофункциональный | HL2 | 1 | 1 | |||||
| Фонарь передний многофункциональный | HL1 | 1 | 1 | |||||
| Тиристор КУ208А | V1 | 1 | 1 |
