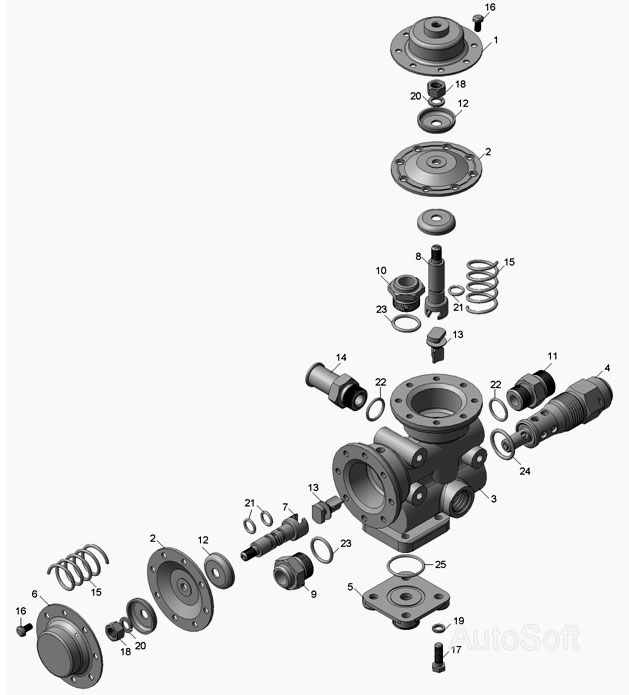

5511-8607010 Кран управления
100%
Название детали
Крышка в сборе
Заводской номер
5511-8607020
Количество на модель
1
№
1
Название детали
Диафрагма
Заводской номер
5511-8607040
Количество на модель
2
№
2
Название детали
Корпус
Заводской номер
5511-8607060
Количество на модель
1
№
3
Название детали
Клапан предохранительный
Заводской номер
5511-8607070
Количество на модель
1
№
4
Название детали
Штуцер
Заводской номер
5511-8604088
Количество на модель
1
№
5
Название детали
Крышка
Заводской номер
5511-8607024
Количество на модель
1
№
6
Название детали
Толкатель
Заводской номер
5511-8607028
Количество на модель
1
№
7
Название детали
Толкатель
Заводской номер
5511-8607029
Количество на модель
1
№
8
Название детали
Штуцер
Заводской номер
5511-8607031
Количество на модель
1
№
9
Название детали
Штуцер
Заводской номер
5511-8607032
Количество на модель
1
№
10
Название детали
Штуцер
Заводской номер
5511-8607033
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
5511-8607038
Количество на модель
4
№
12
Название детали
Клапан
Заводской номер
5511-8607043
Количество на модель
2
№
13
Название детали
Штуцер
Заводской номер
5511-8607048
Количество на модель
1
№
14
Название детали
Пружина
Заводской номер
5511-8607054
Количество на модель
2
№
15
Название детали
Болт ТЕМ6-6gх12
Заводской номер
1/09020/21
Количество на модель
16
№
16
Название детали
Болт М8-6gх25
Заводской номер
1/60436/21
Количество на модель
4
№
17
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
2
№
18
Название детали
Шайба 8 пружинная
Заводской номер
1/05166/73
Количество на модель
4
№
19
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
2
№
20
Название детали
КОЛЬЦО
Заводской номер
012-016-25-2-2
Количество на модель
3
№
21
Название детали
Кольцо
Заводской номер
021-025-25-2-2
Количество на модель
2
№
22
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
2
№
23
Название детали
Кольцо уплотнительное ГОСТ 9833-73
Заводской номер
027-033-36-2-2
Количество на модель
1
№
24
Название детали
КОЛЬЦО
Заводской номер
034-038-25-2-2
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка в сборе | 5511-8607020 | 1 | 1 | 1 | |||
| 2 | Диафрагма | 5511-8607040 | 2 | 2 | 2 | |||
| 3 | Корпус | 5511-8607060 | 1 | 1 | 3 | |||
| 4 | Клапан предохранительный | 5511-8607070 | 1 | 1 | 4 | |||
| 5 | Штуцер | 5511-8604088 | 1 | 1 | 5 | |||
| 6 | Крышка | 5511-8607024 | 1 | 1 | 6 | |||
| 7 | Толкатель | 5511-8607028 | 1 | 1 | 7 | |||
| 8 | Толкатель | 5511-8607029 | 1 | 1 | 8 | |||
| 9 | Штуцер | 5511-8607031 | 1 | 1 | 9 | |||
| 10 | Штуцер | 5511-8607032 | 1 | 1 | 10 | |||
| 11 | Штуцер | 5511-8607033 | 1 | 1 | 11 | |||
| 12 | Шайба | 5511-8607038 | 4 | 4 | 12 | |||
| 13 | Клапан | 5511-8607043 | 2 | 2 | 13 | |||
| 14 | Штуцер | 5511-8607048 | 1 | 1 | 14 | |||
| 15 | Пружина | 5511-8607054 | 2 | 2 | 15 | |||
| 16 | Болт ТЕМ6-6gх12 | 1/09020/21 | 16 | 16 | 16 | |||
| 17 | Болт М8-6gх25 | 1/60436/21 | 4 | 4 | 17 | |||
| 18 | Гайка | 1/21647/11 | 2 | 2 | 18 | |||
| 19 | Шайба 8 пружинная | 1/05166/73 | 4 | 4 | 19 | |||
| 20 | Шайба 10 пружинная | 1/05168/73 | 2 | 2 | 20 | |||
| 21 | КОЛЬЦО | 012-016-25-2-2 | 3 | 3 | 21 | |||
| 22 | Кольцо | 021-025-25-2-2 | 2 | 2 | 22 | |||
| 23 | Кольцо | 024-029-30-2-2 | 2 | 2 | 23 | |||
| 24 | Кольцо уплотнительное ГОСТ 9833-73 | 027-033-36-2-2 | 1 | 1 | 24 | |||
| 25 | КОЛЬЦО | 034-038-25-2-2 | 1 | 1 | 25 |
