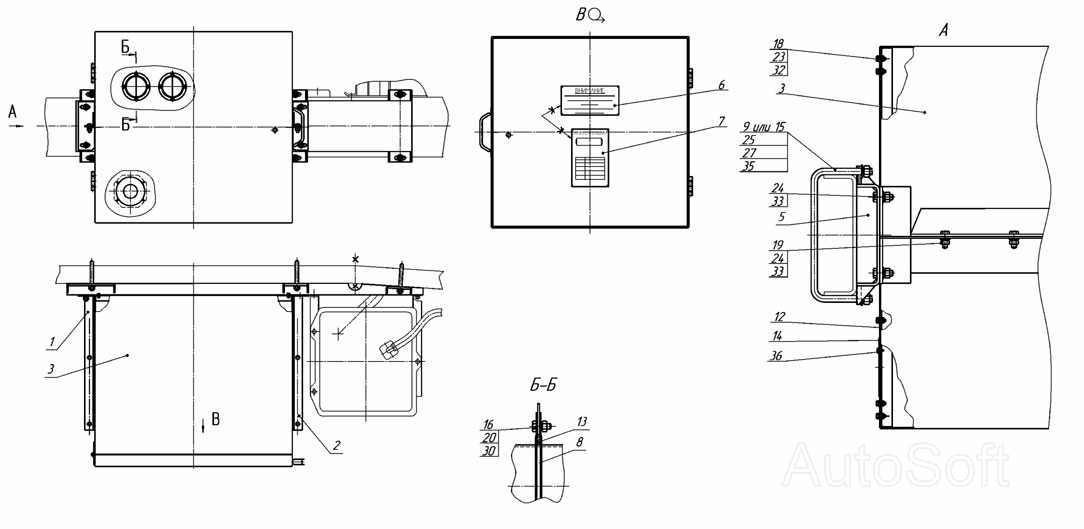

66052-01-8027010-02, 66052-01-8027010-17 Установка шкафа арматурного
100%
Название детали
Клей Sikaflex 552
Заводской номер
Клей Sikaflex 552
Количество на модель
№
Название детали
Кронштейн установки шкафа арматурного
Заводской номер
66065-01-8027270-01
Количество на модель
1
№
1
Название детали
Кронштейн установки шкафа арматурного
Заводской номер
66065-01-8027280-01
Количество на модель
1
№
2
Название детали
Шкаф в сборе
Заводской номер
66061-01-8027050
Количество на модель
1
№
3
Название детали
Плита опорная
Заводской номер
66052-01-8027020-02
Количество на модель
1
№
5
Название детали
Табличка
Заводской номер
96742-3903116
Количество на модель
1
№
6
Название детали
Табличка
Заводской номер
66052N-3903010
Количество на модель
1
№
7
Название детали
Фланец
Заводской номер
6607-8027014
Количество на модель
8
№
8
Название детали
Стремянка
Заводской номер
66065-8027024-15
Количество на модель
3
№
9
Название детали
Стенка задняя
Заводской номер
66052-01-8027012-02
Количество на модель
1
№
12
Название детали
Прокладка
Заводской номер
6607-8027011
Количество на модель
1
№
13
Название детали
Крышка люка
Заводской номер
66065-01-8027014
Количество на модель
1
№
14
Название детали
Тяга
Заводской номер
66063-01-8027013
Количество на модель
6
№
15
Название детали
Болт М6-6gх20
Заводской номер
1/09024/21
Количество на модель
8
№
16
Название детали
Болт ТЕМ10х1,25-6gх25
Заводской номер
1/59707/21
Количество на модель
14
№
18
Название детали
Болт ТТЕМ10х1,25-6gх35
Заводской номер
1/55405/21
Количество на модель
10
№
19
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
8
№
20
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
14
№
23
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/11
Количество на модель
8
№
24
Название детали
Гайка М14х1,5-6Н
Заводской номер
1/21640/11
Количество на модель
6
№
25
Название детали
Шайба плоская 14,8х26х3
Заводской номер
1/05201/01
Количество на модель
6
№
27
Название детали
Шайба пружинная 6
Заводской номер
1/05164/70
Количество на модель
8
№
30
Название детали
Шайба пружинная 8
Заводской номер
1/05168/70
Количество на модель
14
№
32
Название детали
Шайба пружинная 12
Заводской номер
1/05170/70
Количество на модель
8
№
33
Название детали
Шайба пружинная 14
Заводской номер
1/05171/73
Количество на модель
7
№
35
Название детали
Винт 3,6х15,9
Заводской номер
1/76692/01
Количество на модель
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Клей Sikaflex 552 | Клей Sikaflex 552 | |||||||
| 1 | Кронштейн установки шкафа арматурного | 66065-01-8027270-01 | 1 | 1 | 1 | |||
| 2 | Кронштейн установки шкафа арматурного | 66065-01-8027280-01 | 1 | 1 | 2 | |||
| 3 | Шкаф в сборе | 66061-01-8027050 | 1 | 1 | 3 | |||
| 5 | Плита опорная | 66052-01-8027020-02 | 1 | 1 | 5 | |||
| 6 | Табличка | 96742-3903116 | 1 | 1 | 6 | |||
| 7 | Табличка | 66052N-3903010 | 1 | 1 | 7 | |||
| 8 | Фланец | 6607-8027014 | 8 | 8 | 8 | |||
| 9 | Стремянка | 66065-8027024-15 | 3 | 3 | 9 | |||
| 12 | Стенка задняя | 66052-01-8027012-02 | 1 | 1 | 12 | |||
| 13 | Прокладка | 6607-8027011 | 1 | 1 | 13 | |||
| 14 | Крышка люка | 66065-01-8027014 | 1 | 1 | 14 | |||
| 15 | Тяга | 66063-01-8027013 | 6 | 6 | 15 | |||
| 16 | Болт М6-6gх20 | 1/09024/21 | 8 | 8 | 16 | |||
| 18 | Болт ТЕМ10х1,25-6gх25 | 1/59707/21 | 14 | 14 | 18 | |||
| 19 | Болт ТТЕМ10х1,25-6gх35 | 1/55405/21 | 10 | 10 | 19 | |||
| 20 | Гайка М6-6Н | 1/58962/11 | 8 | 8 | 20 | |||
| 23 | Гайка | 1/21647/11 | 14 | 14 | 23 | |||
| 24 | Гайка М12х1,25-6Н | 1/61015/11 | 8 | 8 | 24 | |||
| 25 | Гайка М14х1,5-6Н | 1/21640/11 | 6 | 6 | 25 | |||
| 27 | Шайба плоская 14,8х26х3 | 1/05201/01 | 6 | 6 | 27 | |||
| 30 | Шайба пружинная 6 | 1/05164/70 | 8 | 8 | 30 | |||
| 32 | Шайба пружинная 8 | 1/05168/70 | 14 | 14 | 32 | |||
| 33 | Шайба пружинная 12 | 1/05170/70 | 8 | 8 | 33 | |||
| 35 | Шайба пружинная 14 | 1/05171/73 | 7 | 7 | 35 | |||
| 36 | Винт 3,6х15,9 | 1/76692/01 | 36 |
