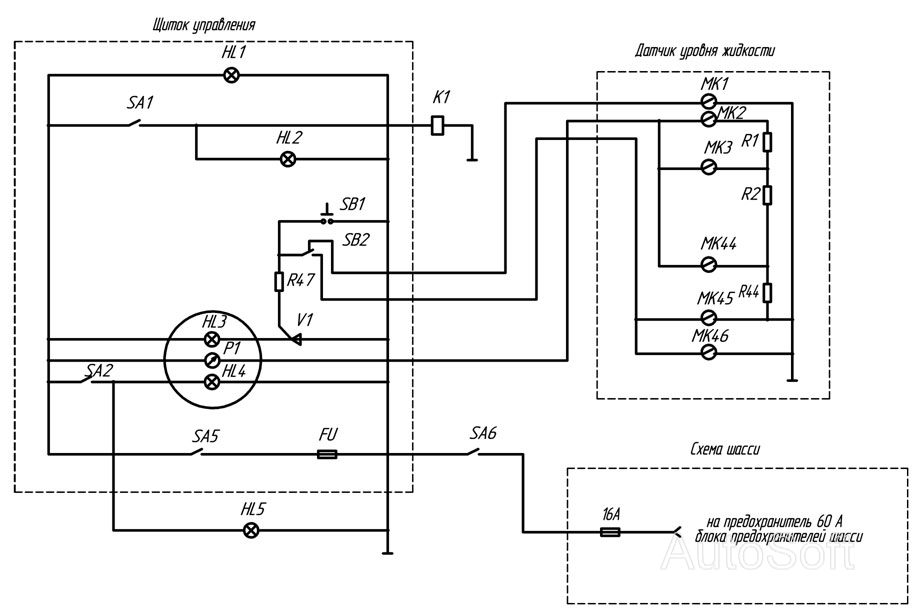

2Э66061-3729010 Э3 Схема электрическая принципиальная
100%
Название детали
Предохранитель Пр310
Заводской номер
FU
Количество на модель
1
№
Название детали
Резистор
Заводской номер
R47
Количество на модель
1
№
Название детали
Резистор
Заводской номер
R1-R44
Количество на модель
44
№
Название детали
Контакт магнитоуправляемый герметизированный
Заводской номер
MK1-MK46
Количество на модель
46
№
Название детали
Выключатель плавающего положения стрелы (зеленый)
Заводской номер
SB2
Количество на модель
1
№
Название детали
Кнопка контроля схемы сигнализации ВК 322
Заводской номер
SB1
Количество на модель
1
№
Название детали
Выключатель ВК
Заводской номер
SA6
Количество на модель
1
№
Название детали
Выключатель 46.3710
Заводской номер
SA1, SA2, SA5
Количество на модель
3
№
Название детали
Датчик загрязненности
Заводской номер
P1
Количество на модель
1
№
Название детали
Реле стартера
Заводской номер
K1
Количество на модель
1
№
Название детали
Световозвращатель боковой
Заводской номер
HL5
Количество на модель
1
№
Название детали
Лампа А24-1
Заводской номер
HL3, HL4
Количество на модель
2
№
Название детали
Фонарь передний многофункциональный
Заводской номер
HL2
Количество на модель
1
№
Название детали
Фонарь передний многофункциональный
Заводской номер
HL1
Количество на модель
1
№
Название детали
Тиристор КУ208А
Заводской номер
V1
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Предохранитель Пр310 | FU | 1 | 1 | |||||
| Резистор | R47 | 1 | 1 | |||||
| Резистор | R1-R44 | 44 | 44 | |||||
| Контакт магнитоуправляемый герметизированный | MK1-MK46 | 46 | 46 | |||||
| Выключатель плавающего положения стрелы (зеленый) | SB2 | 1 | 1 | |||||
| Кнопка контроля схемы сигнализации ВК 322 | SB1 | 1 | 1 | |||||
| Выключатель ВК | SA6 | 1 | 1 | |||||
| Выключатель 46.3710 | SA1, SA2, SA5 | 3 | 3 | |||||
| Датчик загрязненности | P1 | 1 | 1 | |||||
| Реле стартера | K1 | 1 | 1 | |||||
| Световозвращатель боковой | HL5 | 1 | 1 | |||||
| Лампа А24-1 | HL3, HL4 | 2 | 2 | |||||
| Фонарь передний многофункциональный | HL2 | 1 | 1 | |||||
| Фонарь передний многофункциональный | HL1 | 1 | 1 | |||||
| Тиристор КУ208А | V1 | 1 | 1 |
