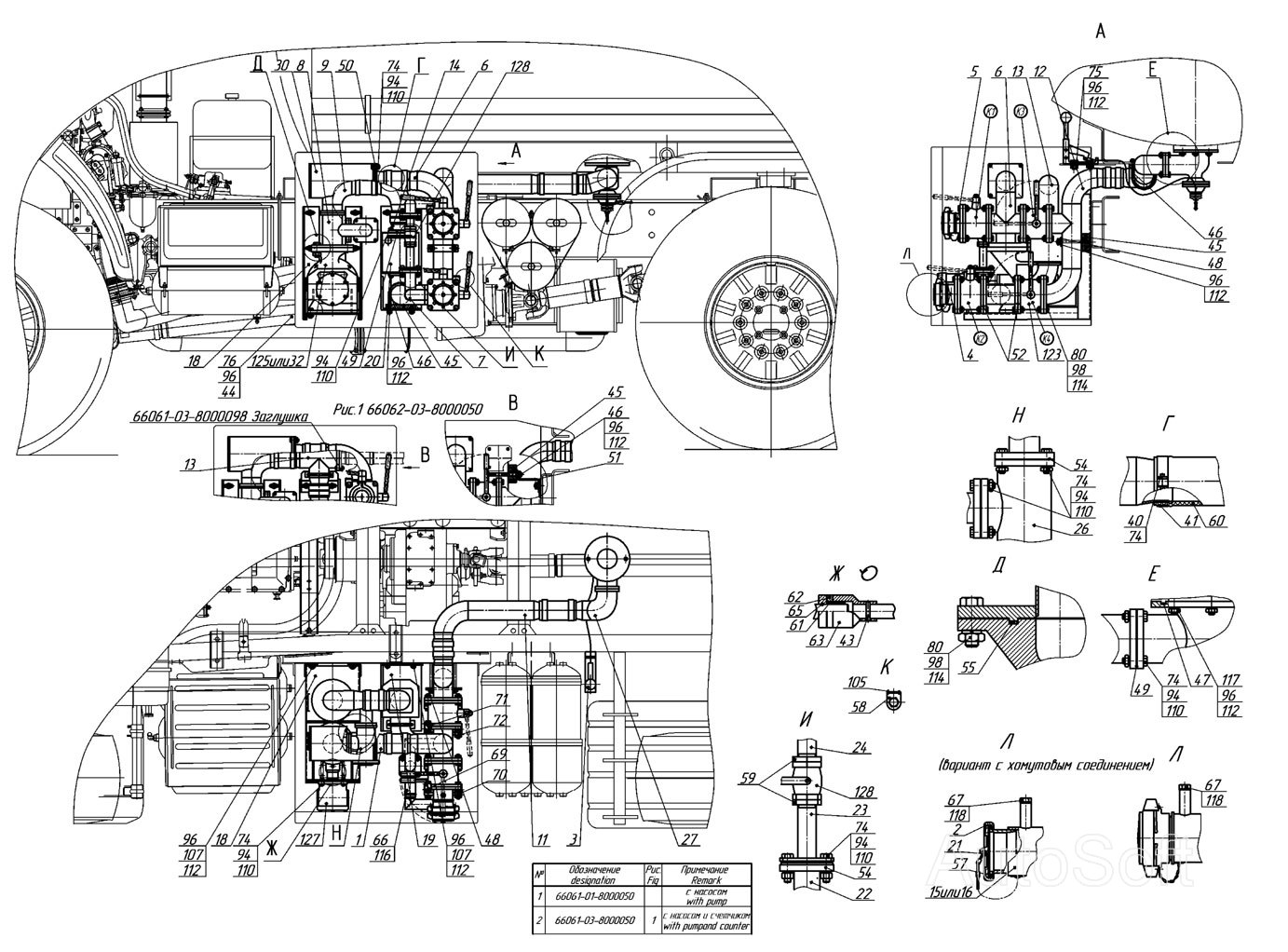

Установка сливо-наливного устройства
100%
Название детали
Заглушка
Заводской номер
66061-03-8000098
Количество на модель
№
Название детали
Установка сливо-наливного устройства
Заводской номер
66062-03-8000050
Количество на модель
№
Название детали
Установка сливо-наливного устройства
Заводской номер
66061-01-8000050
Количество на модель
№
Название детали
Установка сливо-наливного устройства
Заводской номер
66061-03-8000050
Количество на модель
№
Название детали
Патрубок
Заводской номер
5619-01-8000160
Количество на модель
1
№
1
Название детали
Хомут
Заводской номер
9674-3932010
Количество на модель
2
№
2
Название детали
Привод ручной
Заводской номер
96741-8026300
Количество на модель
1
№
3
Название детали
Патрубок в сборе
Заводской номер
66061-01-8000170-01
Количество на модель
1
№
4
Название детали
Патрубок в сборе
Заводской номер
66061-01-8000250-01
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
66061-01-8000060
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
66061-01-8000070
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
66061-01-8000080
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
66061-01-8000090
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
66062-01-8000110
Количество на модель
1
№
11
Название детали
Коллектор
Заводской номер
66061-01-8000120
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
66061-03-8000130
Количество на модель
1
№
13
Название детали
Отвод
Заводской номер
66061-01-8000130
Количество на модель
1
№
13
Название детали
Патрубок
Заводской номер
66061-01-8000140
Количество на модель
1
№
14
Название детали
Патрубок
Заводской номер
66061-01-8000100
Количество на модель
1
№
15
Название детали
Патрубок
Заводской номер
66061-01-8000055
Количество на модель
1
№
16
Название детали
Кронштейн насоса
Заводской номер
66065-8000180-15
Количество на модель
1
№
18
Название детали
Опора
Заводской номер
66065-8000190-15
Количество на модель
1
№
19
Название детали
Охладитель масла
Заводской номер
66065-8000300-15
Количество на модель
1
№
20
Название детали
Заглушка
Заводской номер
56330N-8026150
Количество на модель
2
№
21
Название детали
Трубопровод
Заводской номер
66061-01-8000220
Количество на модель
1
№
22
Название детали
Трубопровод
Заводской номер
66061-01-8000230
Количество на модель
1
№
23
Название детали
Трубопровод
Заводской номер
66061-01-8000240
Количество на модель
1
№
24
Название детали
Клапан предохранительный
Заводской номер
6606-8026200
Количество на модель
1
№
26
Название детали
Трубопровод
Заводской номер
66062-01-8000150
Количество на модель
1
№
27
Название детали
Фильтр
Заводской номер
96741-01-8029010
Количество на модель
1
№
30
Название детали
Насос ЖН-30-Л-У2
Заводской номер
ЖН.30-3060010
Количество на модель
1
№
32
Название детали
Гайка
Заводской номер
9654-4301122
Количество на модель
10
№
40
Название детали
Скоба
Заводской номер
9654-4301126
Количество на модель
10
№
41
Название детали
Штифт
Заводской номер
96741-01-8000058
Количество на модель
1
№
43
Название детали
Прокладка
Заводской номер
96741-01-8000055
Количество на модель
6
№
44
Название детали
Прокладка
Заводской номер
66052-8000417
Количество на модель
2
№
45
Название детали
Хомут
Заводской номер
96741-8000415
Количество на модель
3
№
46
Название детали
Прокладка
Заводской номер
9674-8000402
Количество на модель
2
№
47
Название детали
Пластина
Заводской номер
96742-8517473
Количество на модель
1
№
48
Название детали
Прокладка
Заводской номер
6606-8000203
Количество на модель
4
№
49
Название детали
Прокладка
Заводской номер
96741-01-8000056
Количество на модель
1
№
50
Название детали
Кронштейн
Заводской номер
66062-03-8000273
Количество на модель
1
№
51
Название детали
Прокладка
Заводской номер
96741-8000264
Количество на модель
8
№
52
Название детали
Прокладка
Заводской номер
6606-8000124
Количество на модель
4
№
54
Название детали
Прокладка
Заводской номер
96742-01-8000052
Количество на модель
2
№
55
Название детали
Кольцо уплотнительное
Заводской номер
9674-8000401
Количество на модель
2
№
57
Название детали
Стойка
Заводской номер
66065-01-8000054-01
Количество на модель
4
№
58
Название детали
Контргайка
Заводской номер
86020U-8000087
Количество на модель
2
№
59
Название детали
Рукав
Заводской номер
8602-8000015-10
Количество на модель
5
№
60
Название детали
Полумуфта
Заводской номер
5511-4202062-20
Количество на модель
1
№
61
Название детали
Компенсатор
Заводской номер
5511-4202064
Количество на модель
1
№
62
Название детали
Полу муфта
Заводской номер
9676-8000413
Количество на модель
1
№
63
Название детали
Кольцо стопорное
Заводской номер
5511-4202081
Количество на модель
1
№
65
Название детали
Рукав
Заводской номер
66061-01-8000103
Количество на модель
1
№
66
Название детали
Пробка
Заводской номер
96742-01-8000058
Количество на модель
2
№
67
Название детали
Табличка информационная
Заводской номер
66065-01-3903101
Количество на модель
1
№
69
Название детали
Табличка информационная
Заводской номер
66065-01-3903102
Количество на модель
1
№
70
Название детали
Табличка информационная
Заводской номер
66065-01-3903103
Количество на модель
1
№
71
Название детали
Табличка информационная
Заводской номер
66065-01-3903104
Количество на модель
1
№
72
Название детали
Болт ТЕМ10х1,25-6gх50
Заводской номер
1/13438/21
Количество на модель
38
№
74
Название детали
Болт ТЕМ12х1,25-6gх45
Заводской номер
1/55407/21
Количество на модель
2
№
75
Название детали
Болт ТЕМ12х1,256gх50
Заводской номер
1/55408/21
Количество на модель
4
№
76
Название детали
Болт ТЕМ16х1,5-6gх60
Заводской номер
1/59811/21
Количество на модель
40
№
80
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
36
№
94
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/11
Количество на модель
25
№
96
Название детали
Гайка М16х1,5-6Н
Заводской номер
1/21641/11
Количество на модель
40
№
98
Название детали
Заклепка 3х8
Заводской номер
1/05315/01
Количество на модель
16
№
105
Название детали
Шайба 8х12х1
Заводской номер
1/26427/01
Количество на модель
7
№
107
Название детали
Шайба пружинная 8
Заводской номер
1/05168/70
Количество на модель
36
№
110
Название детали
Шайба пружинная 12
Заводской номер
1/05170/70
Количество на модель
25
№
112
Название детали
Шайба пружинная 16
Заводской номер
1/06172/70
Количество на модель
40
№
114
Название детали
Хомут червячный (32-50)
Заводской номер
00.10.00-03
Количество на модель
2
№
116
Название детали
Шпилька М12х1,25-6gх18х30
Заводской номер
1/35301/21
Количество на модель
6
№
117
Название детали
Кольцо резиновое
Заводской номер
006-009-19
Количество на модель
2
№
118
Название детали
Кран шаровой ДУ-80
Заводской номер
МА 39010-02
Количество на модель
4
№
123
Название детали
Насос самовсасывающий
Заводской номер
1 СВН-80А-Л-У2
Количество на модель
1
№
125
Название детали
Гидромотор шестеренный
Заводской номер
ГМШ-32-3-Л-00
Количество на модель
1
№
127
Название детали
Кран шаровой ДУ-25
Заводской номер
11438П
Количество на модель
1
№
128
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Заглушка | 66061-03-8000098 | |||||||
| Установка сливо-наливного устройства | 66062-03-8000050 | |||||||
| Установка сливо-наливного устройства | 66061-01-8000050 | |||||||
| Установка сливо-наливного устройства | 66061-03-8000050 | |||||||
| 1 | Патрубок | 5619-01-8000160 | 1 | 1 | 1 | |||
| 2 | Хомут | 9674-3932010 | 2 | 2 | 2 | |||
| 3 | Привод ручной | 96741-8026300 | 1 | 1 | 3 | |||
| 4 | Патрубок в сборе | 66061-01-8000170-01 | 1 | 1 | 4 | |||
| 5 | Патрубок в сборе | 66061-01-8000250-01 | 1 | 1 | 5 | |||
| 6 | Трубопровод | 66061-01-8000060 | 1 | 1 | 6 | |||
| 7 | Трубопровод | 66061-01-8000070 | 1 | 1 | 7 | |||
| 8 | Трубопровод | 66061-01-8000080 | 1 | 1 | 8 | |||
| 9 | Трубопровод | 66061-01-8000090 | 1 | 1 | 9 | |||
| 11 | Трубопровод | 66062-01-8000110 | 1 | 1 | 11 | |||
| 12 | Коллектор | 66061-01-8000120 | 1 | 1 | 12 | |||
| 13 | Трубопровод | 66061-03-8000130 | 1 | 1 | 13 | |||
| 13 | Отвод | 66061-01-8000130 | 1 | 1 | 13 | |||
| 14 | Патрубок | 66061-01-8000140 | 1 | 1 | 14 | |||
| 15 | Патрубок | 66061-01-8000100 | 1 | 1 | 15 | |||
| 16 | Патрубок | 66061-01-8000055 | 1 | 1 | 16 | |||
| 18 | Кронштейн насоса | 66065-8000180-15 | 1 | 1 | 18 | |||
| 19 | Опора | 66065-8000190-15 | 1 | 1 | 19 | |||
| 20 | Охладитель масла | 66065-8000300-15 | 1 | 1 | 20 | |||
| 21 | Заглушка | 56330N-8026150 | 2 | 2 | 21 | |||
| 22 | Трубопровод | 66061-01-8000220 | 1 | 1 | 22 | |||
| 23 | Трубопровод | 66061-01-8000230 | 1 | 1 | 23 | |||
| 24 | Трубопровод | 66061-01-8000240 | 1 | 1 | 24 | |||
| 26 | Клапан предохранительный | 6606-8026200 | 1 | 1 | 26 | |||
| 27 | Трубопровод | 66062-01-8000150 | 1 | 1 | 27 | |||
| 30 | Фильтр | 96741-01-8029010 | 1 | 1 | 30 | |||
| 32 | Насос ЖН-30-Л-У2 | ЖН.30-3060010 | 1 | 1 | 32 | |||
| 40 | Гайка | 9654-4301122 | 10 | 10 | 40 | |||
| 41 | Скоба | 9654-4301126 | 10 | 10 | 41 | |||
| 43 | Штифт | 96741-01-8000058 | 1 | 1 | 43 | |||
| 44 | Прокладка | 96741-01-8000055 | 6 | 6 | 44 | |||
| 45 | Прокладка | 66052-8000417 | 2 | 2 | 45 | |||
| 46 | Хомут | 96741-8000415 | 3 | 3 | 46 | |||
| 47 | Прокладка | 9674-8000402 | 2 | 2 | 47 | |||
| 48 | Пластина | 96742-8517473 | 1 | 1 | 48 | |||
| 49 | Прокладка | 6606-8000203 | 4 | 4 | 49 | |||
| 50 | Прокладка | 96741-01-8000056 | 1 | 1 | 50 | |||
| 51 | Кронштейн | 66062-03-8000273 | 1 | 1 | 51 | |||
| 52 | Прокладка | 96741-8000264 | 8 | 8 | 52 | |||
| 54 | Прокладка | 6606-8000124 | 4 | 4 | 54 | |||
| 55 | Прокладка | 96742-01-8000052 | 2 | 2 | 55 | |||
| 57 | Кольцо уплотнительное | 9674-8000401 | 2 | 2 | 57 | |||
| 58 | Стойка | 66065-01-8000054-01 | 4 | 4 | 58 | |||
| 59 | Контргайка | 86020U-8000087 | 2 | 2 | 59 | |||
| 60 | Рукав | 8602-8000015-10 | 5 | 5 | 60 | |||
| 61 | Полумуфта | 5511-4202062-20 | 1 | 1 | 61 | |||
| 62 | Компенсатор | 5511-4202064 | 1 | 1 | 62 | |||
| 63 | Полу муфта | 9676-8000413 | 1 | 1 | 63 | |||
| 65 | Кольцо стопорное | 5511-4202081 | 1 | 1 | 65 | |||
| 66 | Рукав | 66061-01-8000103 | 1 | 1 | 66 | |||
| 67 | Пробка | 96742-01-8000058 | 2 | 2 | 67 | |||
| 69 | Табличка информационная | 66065-01-3903101 | 1 | 1 | 69 | |||
| 70 | Табличка информационная | 66065-01-3903102 | 1 | 1 | 70 | |||
| 71 | Табличка информационная | 66065-01-3903103 | 1 | 1 | 71 | |||
| 72 | Табличка информационная | 66065-01-3903104 | 1 | 1 | 72 | |||
| 74 | Болт ТЕМ10х1,25-6gх50 | 1/13438/21 | 38 | 38 | 74 | |||
| 75 | Болт ТЕМ12х1,25-6gх45 | 1/55407/21 | 2 | 2 | 75 | |||
| 76 | Болт ТЕМ12х1,256gх50 | 1/55408/21 | 4 | 4 | 76 | |||
| 80 | Болт ТЕМ16х1,5-6gх60 | 1/59811/21 | 40 | 40 | 80 | |||
| 94 | Гайка | 1/21647/11 | 36 | 36 | 94 | |||
| 96 | Гайка М12х1,25-6Н | 1/61015/11 | 25 | 25 | 96 | |||
| 98 | Гайка М16х1,5-6Н | 1/21641/11 | 40 | 40 | 98 | |||
| 105 | Заклепка 3х8 | 1/05315/01 | 16 | 16 | 105 | |||
| 107 | Шайба 8х12х1 | 1/26427/01 | 7 | 7 | 107 | |||
| 110 | Шайба пружинная 8 | 1/05168/70 | 36 | 36 | 110 | |||
| 112 | Шайба пружинная 12 | 1/05170/70 | 25 | 25 | 112 | |||
| 114 | Шайба пружинная 16 | 1/06172/70 | 40 | 40 | 114 | |||
| 116 | Хомут червячный (32-50) | 00.10.00-03 | 2 | 2 | 116 | |||
| 117 | Шпилька М12х1,25-6gх18х30 | 1/35301/21 | 6 | 6 | 117 | |||
| 118 | Кольцо резиновое | 006-009-19 | 2 | 2 | 118 | |||
| 123 | Кран шаровой ДУ-80 | МА 39010-02 | 4 | 4 | 123 | |||
| 125 | Насос самовсасывающий | 1 СВН-80А-Л-У2 | 1 | 1 | 125 | |||
| 127 | Гидромотор шестеренный | ГМШ-32-3-Л-00 | 1 | 1 | 127 | |||
| 128 | Кран шаровой ДУ-25 | 11438П | 1 | 1 | 128 |
