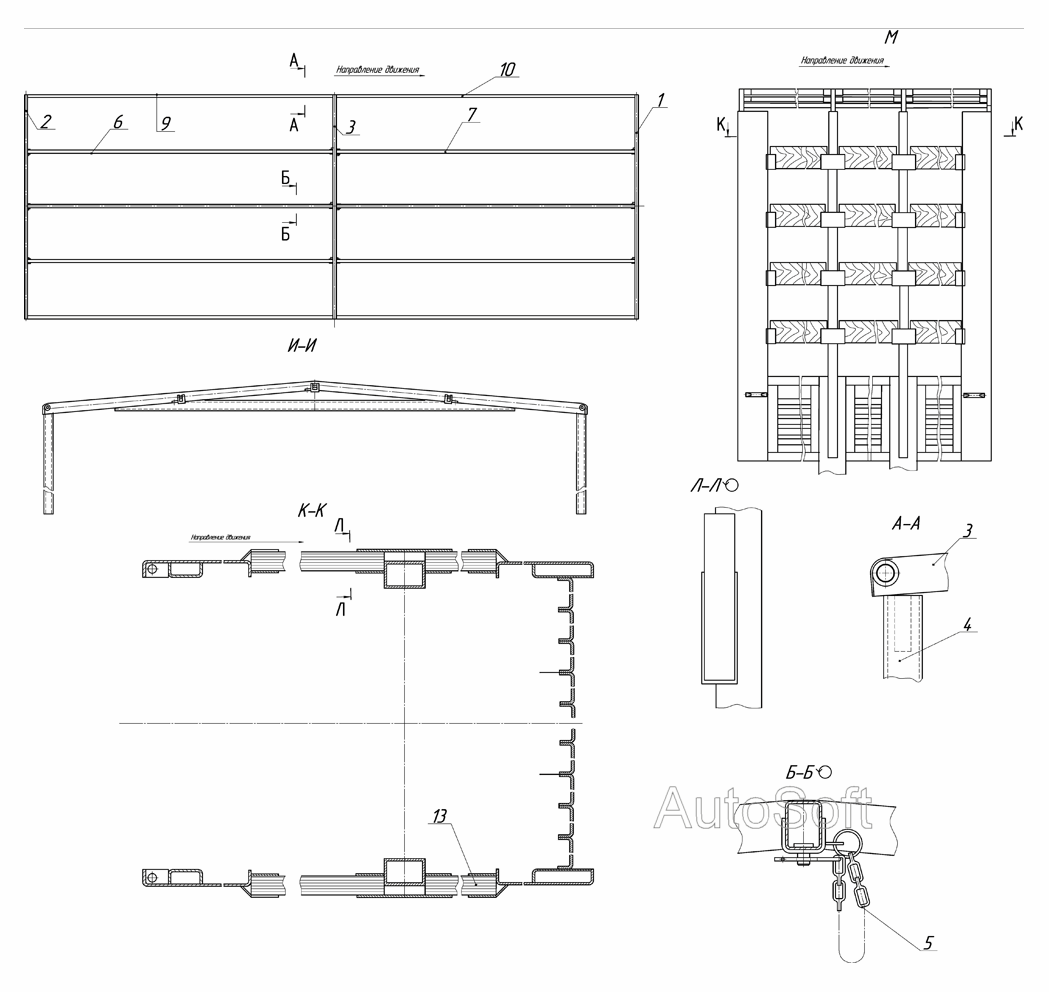

Каркас крыши 8332-5701150-02
100%
Название детали
Установка каркаса передка
Заводской номер
9334-05-5301010
Количество на модель
1
№
1
Название детали
Каркас проема дверей задних
Заводской номер
9334-05-5601010
Количество на модель
1
№
2
Название детали
Дуга средняя
Заводской номер
9334-13-5701170
Количество на модель
1
№
3
Название детали
Стойка каркаса тента
Заводской номер
9334-04-5701180
Количество на модель
2
№
4
Название детали
Цепочка в сборе
Заводской номер
93344-5701225
Количество на модель
12
№
5
Название детали
Растяжка
Заводской номер
8332-02-5701221
Количество на модель
3
№
6
Название детали
Растяжка
Заводской номер
8332-02-5701221-01
Количество на модель
3
№
7
Название детали
Растяжка угловая
Заводской номер
8332-02-5701220
Количество на модель
2
№
9
Название детали
Растяжка угловая
Заводской номер
8332-02-5701220-01
Количество на модель
2
№
10
Название детали
Доска каркаса
Заводской номер
8332-02-5701232
Количество на модель
16
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка каркаса передка | 9334-05-5301010 | 1 | 1 | 1 | |||
| 2 | Каркас проема дверей задних | 9334-05-5601010 | 1 | 1 | 2 | |||
| 3 | Дуга средняя | 9334-13-5701170 | 1 | 1 | 3 | |||
| 4 | Стойка каркаса тента | 9334-04-5701180 | 2 | 2 | 4 | |||
| 5 | Цепочка в сборе | 93344-5701225 | 12 | 12 | 5 | |||
| 6 | Растяжка | 8332-02-5701221 | 3 | 3 | 6 | |||
| 7 | Растяжка | 8332-02-5701221-01 | 3 | 3 | 7 | |||
| 9 | Растяжка угловая | 8332-02-5701220 | 2 | 2 | 9 | |||
| 10 | Растяжка угловая | 8332-02-5701220-01 | 2 | 2 | 10 | |||
| 13 | Доска каркаса | 8332-02-5701232 | 16 | 16 | 13 |
