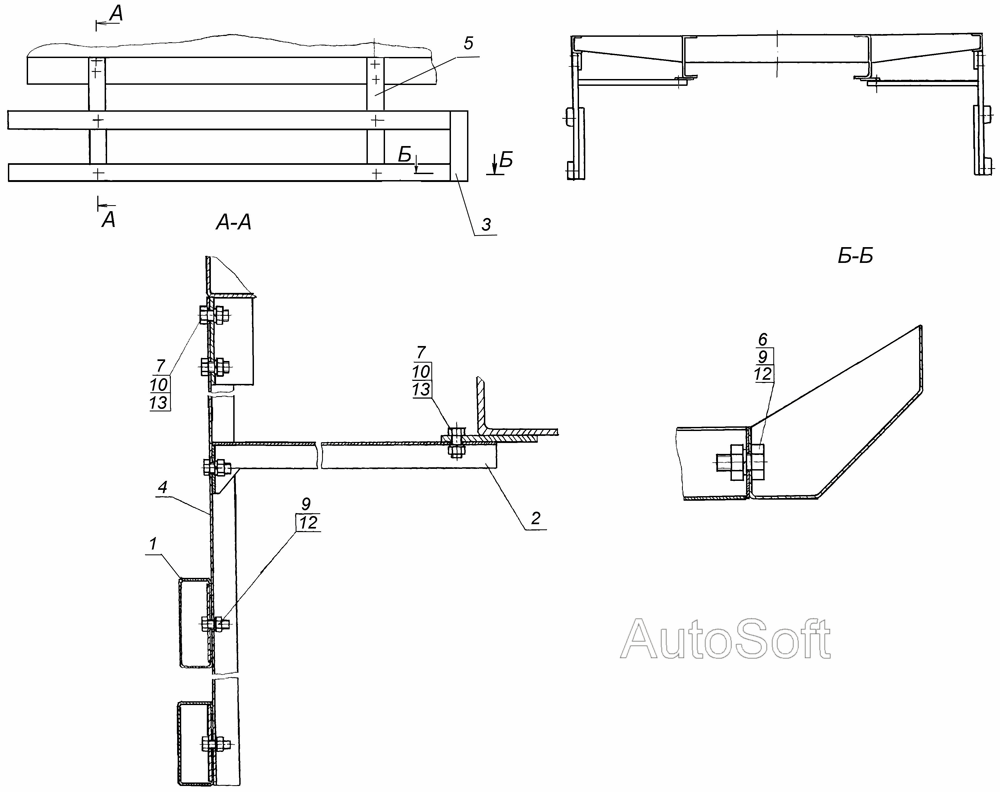

Установка боковой защиты 8332-2801500
100%
Название детали
Швеллер в сборе
Заводской номер
8332-2801511
Количество на модель
4
№
1
Название детали
Упор
Заводской номер
8332-2801516
Количество на модель
4
№
2
Название детали
Стойка в сборе
Заводской номер
9334-2801520
Количество на модель
2
№
3
Название детали
Стойка левая
Заводской номер
8332-2801524
Количество на модель
2
№
4
Название детали
Стойка
Заводской номер
8332-2801523
Количество на модель
2
№
5
Название детали
Болт ТЕМ10х 1,25-6gх20
Заводской номер
1/59705/21
Количество на модель
4
№
6
Название детали
Болт М12х1,25-6gх25
Заводской номер
1/55403/21
Количество на модель
16
№
7
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
12
№
9
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/11
Количество на модель
16
№
10
Название детали
Шайба пружинная 12
Заводской номер
1/05170/70
Количество на модель
16
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Швеллер в сборе | 8332-2801511 | 4 | 4 | 1 | |||
| 2 | Упор | 8332-2801516 | 4 | 4 | 2 | |||
| 3 | Стойка в сборе | 9334-2801520 | 2 | 2 | 3 | |||
| 4 | Стойка левая | 8332-2801524 | 2 | 2 | 4 | |||
| 5 | Стойка | 8332-2801523 | 2 | 2 | 5 | |||
| 6 | Болт ТЕМ10х 1,25-6gх20 | 1/59705/21 | 4 | 4 | 6 | |||
| 7 | Болт М12х1,25-6gх25 | 1/55403/21 | 16 | 16 | 7 | |||
| 9 | Гайка | 1/21647/11 | 12 | 12 | 9 | |||
| 10 | Гайка М12х1,25-6Н | 1/61015/11 | 16 | 16 | 10 | |||
| 13 | Шайба пружинная 12 | 1/05170/70 | 16 | 16 | 13 |
