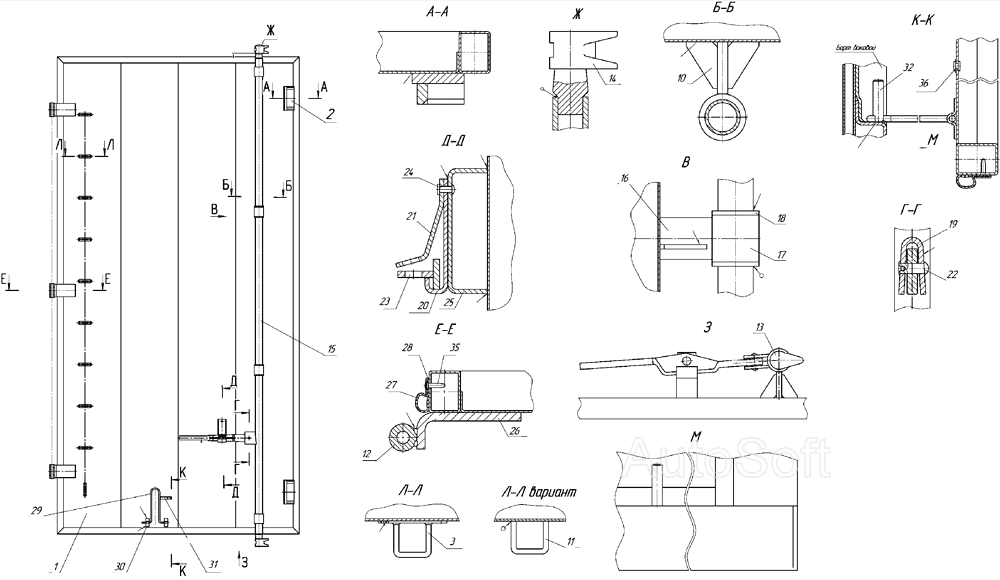

Дверь левая в сборе 9334-05-6202003
100%
Название детали
Дверь задняя в сборе
Заводской номер
9334-05-6200010
Количество на модель
1
№
1
Название детали
Кронштейн ограничителя
Заводской номер
9334-05-6206095
Количество на модель
2
№
2
Название детали
Скоба
Заводской номер
93341-8501248-01 ВЗК
Количество на модель
10
№
3
Название детали
Ребро
Заводской номер
9334-04-5701167
Количество на модель
8
№
10
Название детали
Скоба
Заводской номер
93341-8501248-01
Количество на модель
10
№
11
Название детали
Втулка
Заводской номер
9334-05-6200111
Количество на модель
3
№
12
Название детали
Зажим левый
Заводской номер
4959-6200114
Количество на модель
1
№
13
Название детали
Зажим правый
Заводской номер
4959-6200115
Количество на модель
1
№
14
Название детали
Труба
Заводской номер
9334-05-6200118
Количество на модель
1
№
15
Название детали
Пластина
Заводской номер
9334-05-6200119
Количество на модель
4
№
16
Название детали
Втулка
Заводской номер
9334-05-6200120
Количество на модель
4
№
17
Название детали
Кольцо стопорное
Заводской номер
4959-6200121
Количество на модель
4
№
18
Название детали
Кронштейн запора
Заводской номер
4959-6200122
Количество на модель
1
№
19
Название детали
Кронштейн
Заводской номер
9334-05-6200123
Количество на модель
1
№
20
Название детали
Ушко
Заводской номер
9334-05-6200124
Количество на модель
1
№
21
Название детали
Заклепка
Заводской номер
4959-6200131
Количество на модель
1
№
22
Название детали
Ручка
Заводской номер
4959-6200132-01 ВЗК
Количество на модель
1
№
23
Название детали
Заклепка
Заводской номер
9334-05-6200133
Количество на модель
1
№
24
Название детали
Кронштейн
Заводской номер
9334-05-6200134
Количество на модель
1
№
25
Название детали
Навеска двери
Заводской номер
9334-05-6200135
Количество на модель
3
№
26
Название детали
Профиль резиновый
Заводской номер
9334-05-6207016
Количество на модель
1
№
27
Название детали
Профиль алюминиевый
Заводской номер
9334-05-6207017
Количество на модель
1
№
28
Название детали
Скоба
Заводской номер
9334-05-6207018
Количество на модель
1
№
29
Название детали
Петля
Заводской номер
9334-05-6207019
Количество на модель
3
№
30
Название детали
Защелка
Заводской номер
5299-5601187-05
Количество на модель
1
№
31
Название детали
Шпилька
Заводской номер
9334-05-6207020
Количество на модель
1
№
32
Название детали
Винт
Заводской номер
1/76797/01
Количество на модель
39
№
35
Название детали
Заклепка 4,9х13
Заводской номер
45 9760 0520
Количество на модель
2
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Дверь задняя в сборе | 9334-05-6200010 | 1 | 1 | 1 | |||
| 2 | Кронштейн ограничителя | 9334-05-6206095 | 2 | 2 | 2 | |||
| 3 | Скоба | 93341-8501248-01 ВЗК | 10 | 10 | 3 | |||
| 10 | Ребро | 9334-04-5701167 | 8 | 8 | 10 | |||
| 11 | Скоба | 93341-8501248-01 | 10 | 10 | 11 | |||
| 12 | Втулка | 9334-05-6200111 | 3 | 3 | 12 | |||
| 13 | Зажим левый | 4959-6200114 | 1 | 1 | 13 | |||
| 14 | Зажим правый | 4959-6200115 | 1 | 1 | 14 | |||
| 15 | Труба | 9334-05-6200118 | 1 | 1 | 15 | |||
| 16 | Пластина | 9334-05-6200119 | 4 | 4 | 16 | |||
| 17 | Втулка | 9334-05-6200120 | 4 | 4 | 17 | |||
| 18 | Кольцо стопорное | 4959-6200121 | 4 | 4 | 18 | |||
| 19 | Кронштейн запора | 4959-6200122 | 1 | 1 | 19 | |||
| 20 | Кронштейн | 9334-05-6200123 | 1 | 1 | 20 | |||
| 21 | Ушко | 9334-05-6200124 | 1 | 1 | 21 | |||
| 22 | Заклепка | 4959-6200131 | 1 | 1 | 22 | |||
| 23 | Ручка | 4959-6200132-01 ВЗК | 1 | 1 | 23 | |||
| 24 | Заклепка | 9334-05-6200133 | 1 | 1 | 24 | |||
| 25 | Кронштейн | 9334-05-6200134 | 1 | 1 | 25 | |||
| 26 | Навеска двери | 9334-05-6200135 | 3 | 3 | 26 | |||
| 27 | Профиль резиновый | 9334-05-6207016 | 1 | 1 | 27 | |||
| 28 | Профиль алюминиевый | 9334-05-6207017 | 1 | 1 | 28 | |||
| 29 | Скоба | 9334-05-6207018 | 1 | 1 | 29 | |||
| 30 | Петля | 9334-05-6207019 | 3 | 3 | 30 | |||
| 31 | Защелка | 5299-5601187-05 | 1 | 1 | 31 | |||
| 32 | Шпилька | 9334-05-6207020 | 1 | 1 | 32 | |||
| 35 | Винт | 1/76797/01 | 39 | 39 | 35 | |||
| 36 | Заклепка 4,9х13 | 45 9760 0520 | 2 | 2 | 36 |
