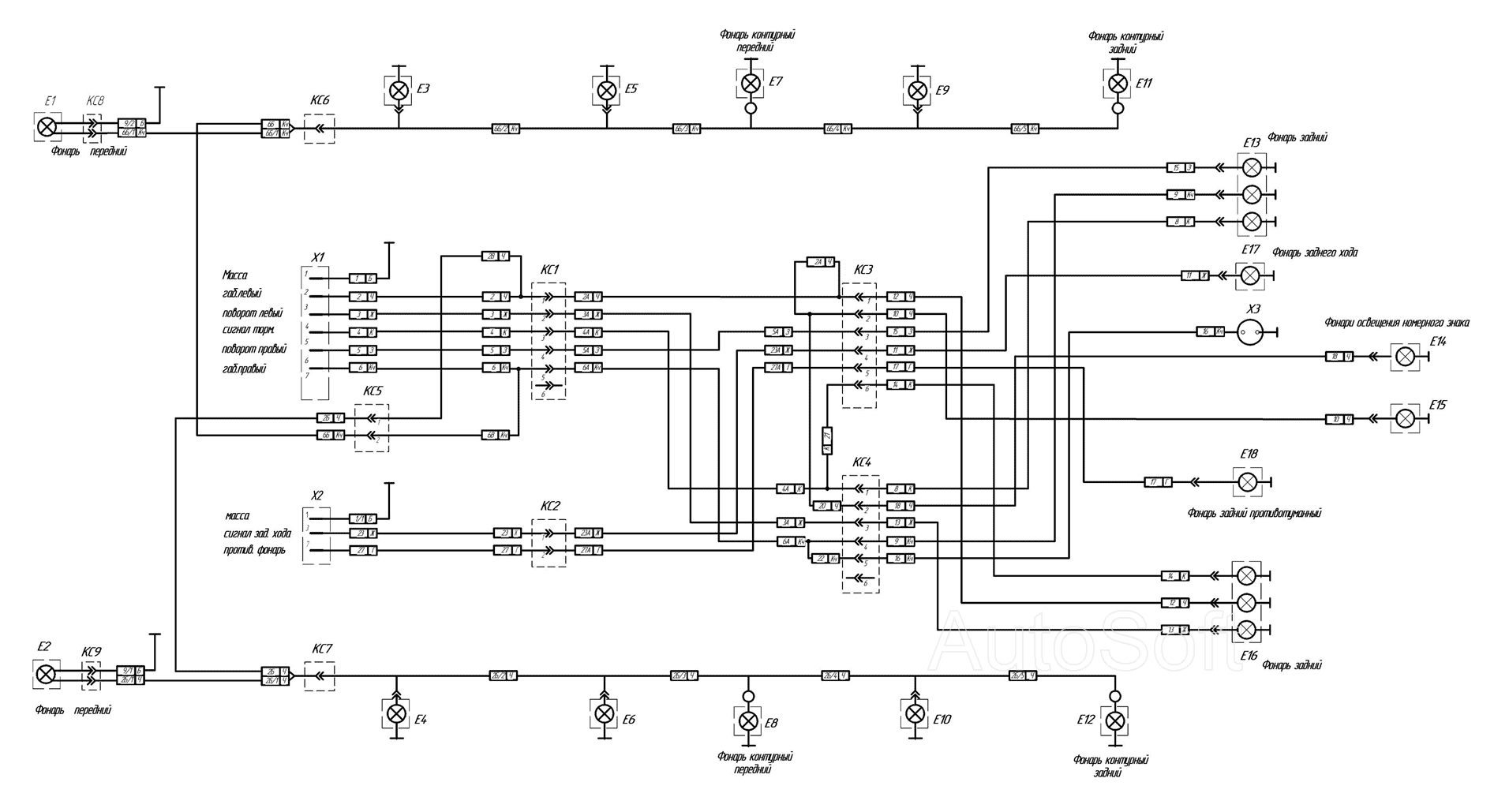

Схема электрическая соединений 8332-3700010ЭЧ
100%
Название детали
Вилка ПС325
Заводской номер
Х1
Количество на модель
1
№
Название детали
Колодка 02-6,3-1
Заводской номер
КС6, КС7
Количество на модель
2
№
Название детали
Колодка 02-6,3-02
Заводской номер
КС2, КС5
Количество на модель
2
№
Название детали
Колодка 02-6,3-06
Заводской номер
КС1, КС3, КС4
Количество на модель
3
№
Название детали
Фонарь контурный задний 381.3831
Заводской номер
Е18
Количество на модель
1
№
Название детали
Фонарь контурный задний 381.3831
Заводской номер
Е17
Количество на модель
1
№
Название детали
Фонарь номерного знака ФП 134
Заводской номер
Е14,Е15
Количество на модель
2
№
Название детали
Фонарь задний ФП132 АБ
Заводской номер
Е13, Е16
Количество на модель
2
№
Название детали
Фонарь номерного знака ЕС 12.03-24
Заводской номер
Е11,Е12
Количество на модель
2
№
Название детали
Фонарь контурный передний 361. 3731
Заводской номер
Е7,Е8
Количество на модель
2
№
Название детали
Фонарь боковой габаритный 4313731010 (маркерный)
Заводской номер
Е3, Е4, Е5, Е6, Е9, Е10
Количество на модель
6
№
Название детали
Фонарь передний 16.3712 ГОСТ 6964-72
Заводской номер
Е1,Е2
Количество на модель
2
№
Название детали
Розетка переносной лампы ПС400
Заводской номер
Х3
Количество на модель
1
№
Название детали
Вилка ПС326
Заводской номер
Х2
Количество на модель
1
№
Название детали
Поступает в комплекте с ГФ 125
Заводской номер
КС8, КС9
Количество на модель
2
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вилка ПС325 | Х1 | 1 | 1 | |||||
| Колодка 02-6,3-1 | КС6, КС7 | 2 | 2 | |||||
| Колодка 02-6,3-02 | КС2, КС5 | 2 | 2 | |||||
| Колодка 02-6,3-06 | КС1, КС3, КС4 | 3 | 3 | |||||
| Фонарь контурный задний 381.3831 | Е18 | 1 | 1 | |||||
| Фонарь контурный задний 381.3831 | Е17 | 1 | 1 | |||||
| Фонарь номерного знака ФП 134 | Е14,Е15 | 2 | 2 | |||||
| Фонарь задний ФП132 АБ | Е13, Е16 | 2 | 2 | |||||
| Фонарь номерного знака ЕС 12.03-24 | Е11,Е12 | 2 | 2 | |||||
| Фонарь контурный передний 361. 3731 | Е7,Е8 | 2 | 2 | |||||
| Фонарь боковой габаритный 4313731010 (маркерный) | Е3, Е4, Е5, Е6, Е9, Е10 | 6 | 6 | |||||
| Фонарь передний 16.3712 ГОСТ 6964-72 | Е1,Е2 | 2 | 2 | |||||
| Розетка переносной лампы ПС400 | Х3 | 1 | 1 | |||||
| Вилка ПС326 | Х2 | 1 | 1 | |||||
| Поступает в комплекте с ГФ 125 | КС8, КС9 | 2 | 2 |
