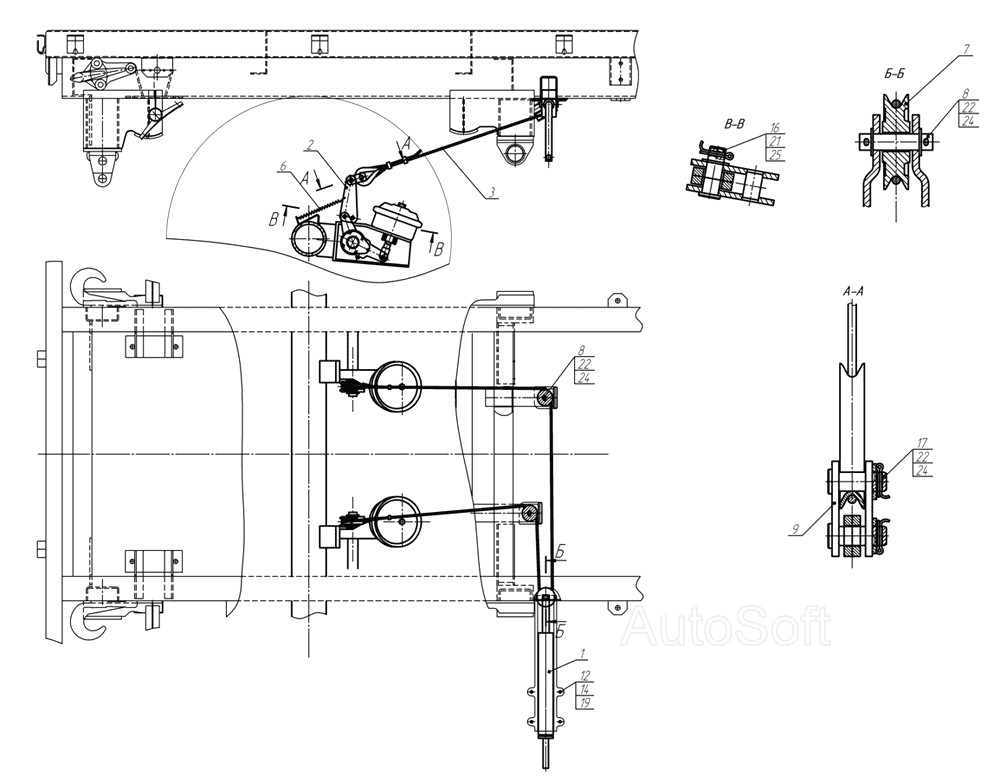

Установка стояночного тормоза 8332-3508001
100%
Название детали
Привод передний
Заводской номер
9674-3508110
Количество на модель
1
№
1
Название детали
Рычаг
Заводской номер
96742-3508150
Количество на модель
2
№
2
Название детали
Трос в сборе
Заводской номер
8332-3508181
Количество на модель
1
№
3
Название детали
Пружина
Заводской номер
9674-3508161
Количество на модель
2
№
6
Название детали
Блок
Заводской номер
5511-3105235-10
Количество на модель
3
№
7
Название детали
Ось
Заводской номер
5511-3105063
Количество на модель
7
№
8
Название детали
Планка
Заводской номер
96741-3508315-031
Количество на модель
4
№
9
Название детали
Болт М10х1,25-6gх30
Заводской номер
1/13069/21
Количество на модель
4
№
12
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
4
№
14
Название детали
Палец 12х35 ОСТ37.001.163-75
Заводской номер
260087
Количество на модель
2
№
16
Название детали
Палец 14х40 ОСТ 37.101.163-75
Заводской номер
260110 - 01
Количество на модель
4
№
17
Название детали
Шайба пружинная 8
Заводской номер
1/05168/70
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
1/05200/01
Количество на модель
2
№
21
Название детали
Шайба плоская 14,8х26х3
Заводской номер
1/05201/01
Количество на модель
10
№
22
Название детали
Шплинт 3х25
Заводской номер
1/07336/01
Количество на модель
10
№
24
Название детали
Шплинт разводной 4х40
Заводской номер
1/07338/01
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Привод передний | 9674-3508110 | 1 | 1 | 1 | |||
| 2 | Рычаг | 96742-3508150 | 2 | 2 | 2 | |||
| 3 | Трос в сборе | 8332-3508181 | 1 | 1 | 3 | |||
| 6 | Пружина | 9674-3508161 | 2 | 2 | 6 | |||
| 7 | Блок | 5511-3105235-10 | 3 | 3 | 7 | |||
| 8 | Ось | 5511-3105063 | 7 | 7 | 8 | |||
| 9 | Планка | 96741-3508315-031 | 4 | 4 | 9 | |||
| 12 | Болт М10х1,25-6gх30 | 1/13069/21 | 4 | 4 | 12 | |||
| 14 | Гайка | 1/21647/11 | 4 | 4 | 14 | |||
| 16 | Палец 12х35 ОСТ37.001.163-75 | 260087 | 2 | 2 | 16 | |||
| 17 | Палец 14х40 ОСТ 37.101.163-75 | 260110 - 01 | 4 | 4 | 17 | |||
| 19 | Шайба пружинная 8 | 1/05168/70 | 4 | 4 | 19 | |||
| 21 | Шайба | 1/05200/01 | 2 | 2 | 21 | |||
| 22 | Шайба плоская 14,8х26х3 | 1/05201/01 | 10 | 10 | 22 | |||
| 24 | Шплинт 3х25 | 1/07336/01 | 10 | 10 | 24 | |||
| 25 | Шплинт разводной 4х40 | 1/07338/01 | 2 | 2 | 25 |
