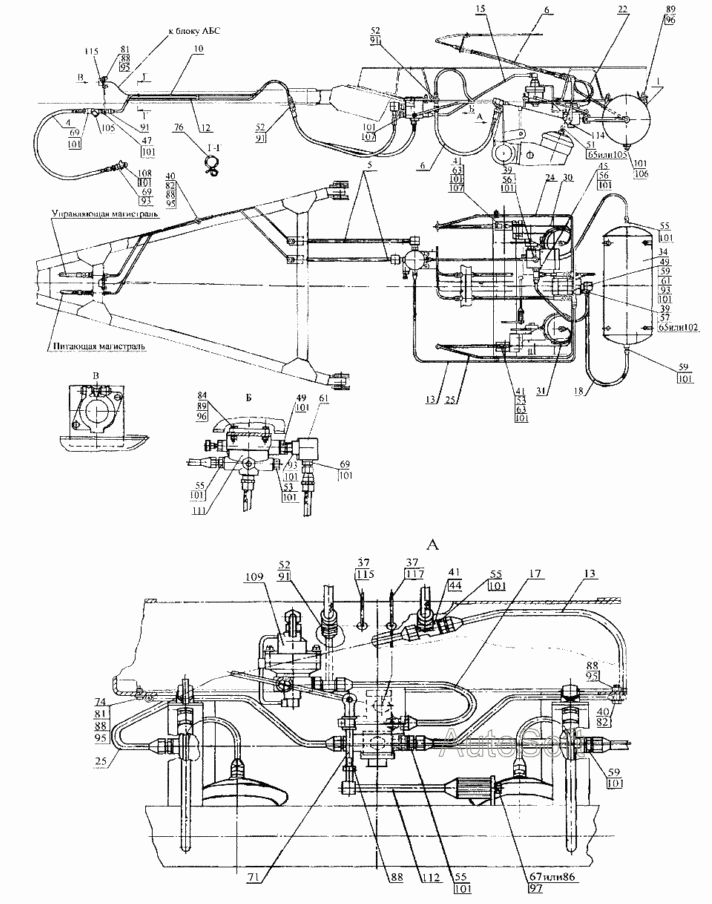

Установка пневматических тормозов
100%
Название детали
Хомут
Заводской номер
8602-3500040
Количество на модель
2
№
1
Название детали
Шланг
Заводской номер
8602-3506060
Количество на модель
2
№
4
Название детали
Шланг
Заводской номер
9693ОН-3506060
Количество на модель
2
№
5
Название детали
Шланг
Заводской номер
96741-3506060
Количество на модель
4
№
6
Название детали
Трубка промежуточная питающей магистрали
Заводской номер
8332-3506170
Количество на модель
1
№
10
Название детали
Трубка промежуточная управляющей магистрали
Заводской номер
8332-3506172
Количество на модель
1
№
12
Название детали
Трубка воздухораспределителя к воздушному баллону
Заводской номер
8602-3506176
Количество на модель
1
№
13
Название детали
Трубка от воздухораспределителя к регулятору тормозных сил
Заводской номер
8332-3506180
Количество на модель
1
№
15
Название детали
Трубка от регулятора тормозных сил к ускорительному клапану АБС
Заводской номер
8332-3506184
Количество на модель
1
№
17
Название детали
Трубка от воздушного баллона к ускорительному клапану АБС
Заводской номер
8332-3506186
Количество на модель
1
№
18
Название детали
Трубка от тройника регулятора тормозных сил к штуцеру
Заводской номер
8332-3506201
Количество на модель
2
№
22
Название детали
Трубка от ускорительного клапана АБС правая
Заводской номер
8332-3506211
Количество на модель
1
№
24
Название детали
Трубка от ускорительного клапана АБС левая
Заводской номер
8332-3506212
Количество на модель
1
№
25
Название детали
Трубка от тройника к воздушному баллону
Заводской номер
8332-3506231
Количество на модель
1
№
28
Название детали
Трубка к тормозной камере правая
Заводской номер
8332-3506300
Количество на модель
1
№
30
Название детали
Трубка к тормозной камере левая
Заводской номер
8332-3506301
Количество на модель
1
№
31
Название детали
Баллон воздушный
Заводской номер
96742-3513015
Количество на модель
1
№
34
Название детали
Втулка разрезная
Заводской номер
8332-3500024
Количество на модель
2
№
37
Название детали
Угольник ввертный
Заводской номер
9674-3500034
Количество на модель
2
№
39
Название детали
Скоба
Заводской номер
9674-3500035
Количество на модель
2
№
40
Название детали
Гайка
Заводской номер
96741-3506088
Количество на модель
6
№
41
Название детали
Тройник
Заводской номер
96741-3506091
Количество на модель
1
№
44
Название детали
Тройник ввертной
Заводской номер
96741-3506092
Количество на модель
1
№
45
Название детали
Штуцер
Заводской номер
8602-3506093
Количество на модель
2
№
47
Название детали
Переходник
Заводской номер
9674-3506231
Количество на модель
1
№
49
Название детали
Переходник
Заводской номер
96741-3506231
Количество на модель
3
№
51
Название детали
Штуцер
Заводской номер
8602-3506238
Количество на модель
5
№
52
Название детали
Пробка
Заводской номер
9674-3506394
Количество на модель
2
№
53
Название детали
Штуцер
Заводской номер
9674-3522169
Количество на модель
5
№
55
Название детали
Переходник
Заводской номер
9674-3522171
Количество на модель
2
№
56
Название детали
Переходник
Заводской номер
96741-3522172-01
Количество на модель
1
№
57
Название детали
Штуцер
Заводской номер
96742-3522175
Количество на модель
4
№
59
Название детали
Угольник
Заводской номер
96741-3522177-01
Количество на модель
3
№
61
Название детали
Тройник
Заводской номер
96741-3522222
Количество на модель
2
№
63
Название детали
Прокладка
Заводской номер
96741-3522226
Количество на модель
3
№
65
Название детали
Болт
Заводской номер
96741-3522228
Количество на модель
1
№
67
Название детали
Штуцер
Заводской номер
8602-35222229-01
Количество на модель
6
№
69
Название детали
Штанга
Заводской номер
8602-3533033
Количество на модель
1
№
71
Название детали
Скоба
Заводской номер
9674-3700033
Количество на модель
1
№
74
Название детали
Хомут
Заводской номер
4960-3724195
Количество на модель
20
№
76
Название детали
Болт М8-6gх20
Заводской номер
1/60434/21
Количество на модель
3
№
81
Название детали
Болт М12х1,25-6gх25
Заводской номер
1/55403/21
Количество на модель
1
№
86
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
6
№
89
Название детали
Гайка низкая М18х1,5
Заводской номер
1/07266/11
Количество на модель
4
№
91
Название детали
Гайка низкая М22х1,5-6Н
Заводской номер
1/07268/21
Количество на модель
5
№
93
Название детали
Шайба пружинная 12
Заводской номер
1/05170/70
Количество на модель
1
№
97
Название детали
Прокладка 22х28х1,5
Заводской номер
1/02634/60
Количество на модель
28
№
101
Название детали
Прокладка 22х28х1
Заводской номер
1/02570/60
Количество на модель
3
№
102
Название детали
Фильтр магистральный
Заводской номер
12.3511310
Количество на модель
2
№
105
Название детали
Клапан слива конденсата
Заводской номер
100-3513110
Количество на модель
2
№
106
Название детали
Клапан контрольного вывода
Заводской номер
Г-100-3515310
Количество на модель
2
№
107
Название детали
Головка соединительная
Заводской номер
100-3521110
Количество на модель
2
№
108
Название детали
Регулятор тормозных сил
Заводской номер
Г-100-3533010
Количество на модель
1
№
109
Название детали
Воздухораспределитель
Заводской номер
11.3531010-70
Количество на модель
1
№
111
Название детали
Упругий элемент
Заводской номер
Г-100-3533110
Количество на модель
1
№
112
Название детали
Модулятор тормозного давления
Заводской номер
472 1950 200
Количество на модель
1
№
114
Название детали
Кабель питания с розеткой ISO7638
Заводской номер
449 1120 800
Количество на модель
1
№
115
Название детали
Кабель на ускорительный клапан
Заводской номер
449 4120 600
Количество на модель
1
№
129
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут | 8602-3500040 | 2 | 2 | 1 | |||
| 4 | Шланг | 8602-3506060 | 2 | 2 | 4 | |||
| 5 | Шланг | 9693ОН-3506060 | 2 | 2 | 5 | |||
| 6 | Шланг | 96741-3506060 | 4 | 4 | 6 | |||
| 10 | Трубка промежуточная питающей магистрали | 8332-3506170 | 1 | 1 | 10 | |||
| 12 | Трубка промежуточная управляющей магистрали | 8332-3506172 | 1 | 1 | 12 | |||
| 13 | Трубка воздухораспределителя к воздушному баллону | 8602-3506176 | 1 | 1 | 13 | |||
| 15 | Трубка от воздухораспределителя к регулятору тормозных сил | 8332-3506180 | 1 | 1 | 15 | |||
| 17 | Трубка от регулятора тормозных сил к ускорительному клапану АБС | 8332-3506184 | 1 | 1 | 17 | |||
| 18 | Трубка от воздушного баллона к ускорительному клапану АБС | 8332-3506186 | 1 | 1 | 18 | |||
| 22 | Трубка от тройника регулятора тормозных сил к штуцеру | 8332-3506201 | 2 | 2 | 22 | |||
| 24 | Трубка от ускорительного клапана АБС правая | 8332-3506211 | 1 | 1 | 24 | |||
| 25 | Трубка от ускорительного клапана АБС левая | 8332-3506212 | 1 | 1 | 25 | |||
| 28 | Трубка от тройника к воздушному баллону | 8332-3506231 | 1 | 1 | 28 | |||
| 30 | Трубка к тормозной камере правая | 8332-3506300 | 1 | 1 | 30 | |||
| 31 | Трубка к тормозной камере левая | 8332-3506301 | 1 | 1 | 31 | |||
| 34 | Баллон воздушный | 96742-3513015 | 1 | 1 | 34 | |||
| 37 | Втулка разрезная | 8332-3500024 | 2 | 2 | 37 | |||
| 39 | Угольник ввертный | 9674-3500034 | 2 | 2 | 39 | |||
| 40 | Скоба | 9674-3500035 | 2 | 2 | 40 | |||
| 41 | Гайка | 96741-3506088 | 6 | 6 | 41 | |||
| 44 | Тройник | 96741-3506091 | 1 | 1 | 44 | |||
| 45 | Тройник ввертной | 96741-3506092 | 1 | 1 | 45 | |||
| 47 | Штуцер | 8602-3506093 | 2 | 2 | 47 | |||
| 49 | Переходник | 9674-3506231 | 1 | 1 | 49 | |||
| 51 | Переходник | 96741-3506231 | 3 | 3 | 51 | |||
| 52 | Штуцер | 8602-3506238 | 5 | 5 | 52 | |||
| 53 | Пробка | 9674-3506394 | 2 | 2 | 53 | |||
| 55 | Штуцер | 9674-3522169 | 5 | 5 | 55 | |||
| 56 | Переходник | 9674-3522171 | 2 | 2 | 56 | |||
| 57 | Переходник | 96741-3522172-01 | 1 | 1 | 57 | |||
| 59 | Штуцер | 96742-3522175 | 4 | 4 | 59 | |||
| 61 | Угольник | 96741-3522177-01 | 3 | 3 | 61 | |||
| 63 | Тройник | 96741-3522222 | 2 | 2 | 63 | |||
| 65 | Прокладка | 96741-3522226 | 3 | 3 | 65 | |||
| 67 | Болт | 96741-3522228 | 1 | 1 | 67 | |||
| 69 | Штуцер | 8602-35222229-01 | 6 | 6 | 69 | |||
| 71 | Штанга | 8602-3533033 | 1 | 1 | 71 | |||
| 74 | Скоба | 9674-3700033 | 1 | 1 | 74 | |||
| 76 | Хомут | 4960-3724195 | 20 | 20 | 76 | |||
| 81 | Болт М8-6gх20 | 1/60434/21 | 3 | 3 | 81 | |||
| 86 | Болт М12х1,25-6gх25 | 1/55403/21 | 1 | 1 | 86 | |||
| 89 | Гайка | 1/21647/11 | 6 | 6 | 89 | |||
| 91 | Гайка низкая М18х1,5 | 1/07266/11 | 4 | 4 | 91 | |||
| 93 | Гайка низкая М22х1,5-6Н | 1/07268/21 | 5 | 5 | 93 | |||
| 97 | Шайба пружинная 12 | 1/05170/70 | 1 | 1 | 97 | |||
| 101 | Прокладка 22х28х1,5 | 1/02634/60 | 28 | 28 | 101 | |||
| 102 | Прокладка 22х28х1 | 1/02570/60 | 3 | 3 | 102 | |||
| 105 | Фильтр магистральный | 12.3511310 | 2 | 2 | 105 | |||
| 106 | Клапан слива конденсата | 100-3513110 | 2 | 2 | 106 | |||
| 107 | Клапан контрольного вывода | Г-100-3515310 | 2 | 2 | 107 | |||
| 108 | Головка соединительная | 100-3521110 | 2 | 2 | 108 | |||
| 109 | Регулятор тормозных сил | Г-100-3533010 | 1 | 1 | 109 | |||
| 111 | Воздухораспределитель | 11.3531010-70 | 1 | 1 | 111 | |||
| 112 | Упругий элемент | Г-100-3533110 | 1 | 1 | 112 | |||
| 114 | Модулятор тормозного давления | 472 1950 200 | 1 | 1 | 114 | |||
| 115 | Кабель питания с розеткой ISO7638 | 449 1120 800 | 1 | 1 | 115 | |||
| 129 | Кабель на ускорительный клапан | 449 4120 600 | 1 | 1 | 129 |
