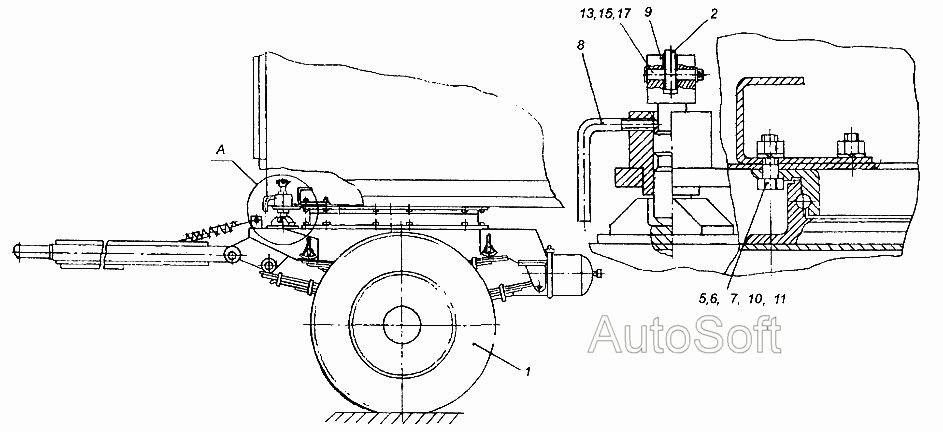

Установка передней тележки
100%
Название детали
Тележка передняя в сборе
Заводской номер
8332-2822010
Количество на модель
1
№
1
Название детали
Рычаг
Заводской номер
8332-2705332
Количество на модель
1
№
2
Название детали
Болт специальный
Заводской номер
8602-2822021
Количество на модель
12
№
5
Название детали
Прокладка регулировочная
Заводской номер
8602-2822022
Количество на модель
№
6
Название детали
Прокладка регулировочная
Заводской номер
8602-2822023
Количество на модель
№
7
Название детали
Держатель
Заводской номер
8332-2705333
Количество на модель
1
№
8
Название детали
Фиксатор
Заводской номер
8332-2705331
Количество на модель
1
№
9
Название детали
Гайка М18х1,5
Заводской номер
1/21642/21
Количество на модель
12
№
10
Название детали
Шайба пружинная 18
Заводской номер
1/05173/70
Количество на модель
12
№
11
Название детали
Ось 12-12Х5х55Ст3 ГОСТ9650-71
Заводской номер
Ось 12-12Х5х55Ст3 ГОСТ9650-71
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
СТ142-3708835
Количество на модель
1
№
15
Название детали
Шплинт разводной 3х20
Заводской номер
1/07964/01
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Тележка передняя в сборе | 8332-2822010 | 1 | 1 | 1 | |||
| 2 | Рычаг | 8332-2705332 | 1 | 1 | 2 | |||
| 5 | Болт специальный | 8602-2822021 | 12 | 12 | 5 | |||
| 6 | Прокладка регулировочная | 8602-2822022 | 6 | |||||
| 7 | Прокладка регулировочная | 8602-2822023 | 7 | |||||
| 8 | Держатель | 8332-2705333 | 1 | 1 | 8 | |||
| 9 | Фиксатор | 8332-2705331 | 1 | 1 | 9 | |||
| 10 | Гайка М18х1,5 | 1/21642/21 | 12 | 12 | 10 | |||
| 11 | Шайба пружинная 18 | 1/05173/70 | 12 | 12 | 11 | |||
| 13 | Ось 12-12Х5х55Ст3 ГОСТ9650-71 | Ось 12-12Х5х55Ст3 ГОСТ9650-71 | 1 | 1 | 13 | |||
| 15 | Шайба | СТ142-3708835 | 1 | 1 | 15 | |||
| 17 | Шплинт разводной 3х20 | 1/07964/01 | 1 | 1 | 17 |
