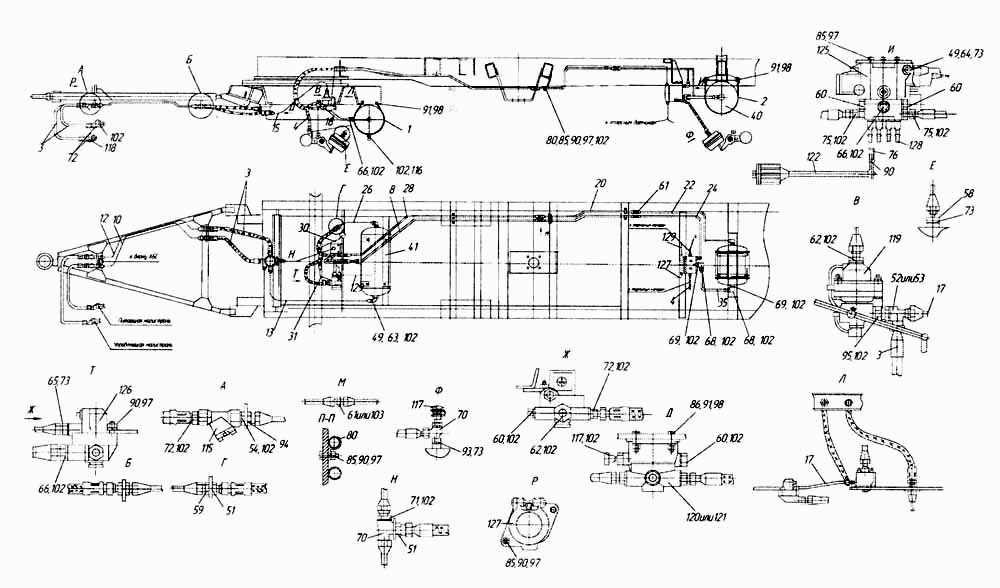

Установка пневматических тормозов с АБС
100%
Название детали
Хомут
Заводской номер
8602-3500040
Количество на модель
2
№
1
Название детали
Хомут
Заводской номер
9334-3500042
Количество на модель
2
№
2
Название детали
Шланг
Заводской номер
8602-3506060
Количество на модель
6
№
3
Название детали
Шланг
Заводской номер
96741-3506060
Количество на модель
3
№
4
Название детали
Трубка к клапану АБС от регулятора тормозных сил
Заводской номер
8560-3506160
Количество на модель
1
№
8
Название детали
Трубка промежуточная питающей магистрали
Заводской номер
862-3506170
Количество на модель
1
№
10
Название детали
Трубка промежуточная управляющей магистрали
Заводской номер
8602-3506172
Количество на модель
1
№
12
Название детали
Трубка воздухораспределителя к воздушному баллону
Заводской номер
8602-3506176
Количество на модель
1
№
13
Название детали
Трубка от воздухораспределителя к регулятору тормозных сил
Заводской номер
8602-3506180
Количество на модель
1
№
15
Название детали
Трубка от регулятора тормозных сил к ускорительному клапану АБС
Заводской номер
8602-3506184-01
Количество на модель
1
№
17
Название детали
Трубка от воздушного баллона к ускорительному клапану АБС
Заводской номер
8602-3506186-01
Количество на модель
1
№
18
Название детали
Трубка промежуточная
Заводской номер
8560-3506200
Количество на модель
2
№
20
Название детали
Трубка от штуцера к дополнительному баллону
Заводской номер
8560-3506230
Количество на модель
№
22
Название детали
Трубка от клапана АБС к штуцеру
Заводской номер
8560-3506236
Количество на модель
№
24
Название детали
Трубка от баллона к штуцеру
Заводской номер
8602-3506240-01
Количество на модель
№
26
Название детали
Трубка от баллона к дополнительному баллону
Заводской номер
8560-3506242-01
Количество на модель
№
28
Название детали
Трубка к тормозной камере передней оси правая
Заводской номер
96741-3506300
Количество на модель
№
30
Название детали
Трубка к тормозной камере передней оси левая
Заводской номер
96741-3506301
Количество на модель
№
31
Название детали
Трубка от дополнительного баллона к клапану АБС
Заводской номер
8560-3506268
Количество на модель
№
35
Название детали
Баллон воздушный
Заводской номер
96742-3513015
Количество на модель
№
40
Название детали
Баллон воздушный емкостью 20 л
Заводской номер
96742-3513025
Количество на модель
№
41
Название детали
Угольник ввертный
Заводской номер
9674-3500034
Количество на модель
3
№
49
Название детали
Кронштейн
Заводской номер
8602-3506050
Количество на модель
№
50
Название детали
Гайка
Заводской номер
96741-3506088
Количество на модель
6
№
51
Название детали
Тройник фланцевый проходной
Заводской номер
5320-3506091
Количество на модель
№
52
Название детали
Тройник
Заводской номер
96741-3506091
Количество на модель
№
53
Название детали
Штуцер
Заводской номер
8602-3506093
Количество на модель
2
№
54
Название детали
Штуцер
Заводской номер
96741-3506230
Количество на модель
№
55
Название детали
Переходник
Заводской номер
9674-3506231
Количество на модель
№
57
Название детали
Переходник
Заводской номер
96741-3506231
Количество на модель
2
№
58
Название детали
Штуцер
Заводской номер
8602-3506238
Количество на модель
3
№
59
Название детали
Пробка
Заводской номер
9674-3506394
Количество на модель
6
№
60
Название детали
Штуцер
Заводской номер
96741-3522165
Количество на модель
4
№
61
Название детали
Штуцер
Заводской номер
9674-3522169
Количество на модель
3
№
62
Название детали
Переходник
Заводской номер
9674-3522171
Количество на модель
4
№
63
Название детали
Переходник
Заводской номер
96741-3522172-01
Количество на модель
1
№
64
Название детали
Переходник
Заводской номер
8602-3522174-01
Количество на модель
1
№
65
Название детали
Штуцер
Заводской номер
96742-3522175
Количество на модель
4
№
66
Название детали
Угольник
Заводской номер
96741-3522177-01
Количество на модель
2
№
68
Название детали
Штуцер проходной
Заводской номер
8560-3506290
Количество на модель
2
№
69
Название детали
Тройник
Заводской номер
96741-3522222
Количество на модель
2
№
70
Название детали
Штуцер
Заводской номер
96741-3522223
Количество на модель
1
№
71
Название детали
Штуцер
Заводской номер
8602-3522224
Количество на модель
6
№
72
Название детали
Прокладка
Заводской номер
96741-3522226
Количество на модель
4
№
73
Название детали
Болт
Заводской номер
96741-3522228
Количество на модель
1
№
74
Название детали
Штуцер
Заводской номер
8602-3522229-01
Количество на модель
5
№
75
Название детали
Штанга
Заводской номер
8602-3533033
Количество на модель
1
№
76
Название детали
Скоба
Заводской номер
9674-3700073
Количество на модель
4
№
80
Название детали
Хомут
Заводской номер
4960-3724195
Количество на модель
40
№
81
Название детали
Болт М8-6gх20
Заводской номер
1/60434/21
Количество на модель
5
№
85
Название детали
Болт М12-6gх25 ОСТ 37.001.123-75
Заводской номер
350-70356
Количество на модель
1
№
87
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
10
№
91
Название детали
Гайка низкая М16х1,5-6Н
Заводской номер
1/07914/11
Количество на модель
2
№
93
Название детали
Гайка низкая М18х1,5
Заводской номер
1/07266/11
Количество на модель
4
№
94
Название детали
Гайка М22х1,5
Заводской номер
1/21644/11
Количество на модель
1
№
95
Название детали
Шайба пружинная 12
Заводской номер
1/05170/70
Количество на модель
1
№
99
Название детали
Прокладка 22х28х1,5
Заводской номер
1/02634/60
Количество на модель
20
№
102
Название детали
Штуцер проходной 12
Заводской номер
864814-П29
Количество на модель
7
№
103
Название детали
Фильтр магистральный
Заводской номер
12.3511310
Количество на модель
2
№
115
Название детали
Клапан слива конденсата
Заводской номер
100-3513110
Количество на модель
2
№
116
Название детали
Клапан контрольного вывода
Заводской номер
П00-3515310
Количество на модель
2
№
117
Название детали
Головка соединительная
Заводской номер
100-3521110
Количество на модель
2
№
118
Название детали
Регулятор тормозных сил
Заводской номер
Г-100-3533010
Количество на модель
1
№
119
Название детали
Воздухораспределитель
Заводской номер
11.3531010-70
Количество на модель
1
№
120
Название детали
Клапан воздухораспределительный
Заводской номер
НZS-104
Количество на модель
1
№
121
Название детали
Упругий элемент
Заводской номер
Г-100-3533110
Количество на модель
1
№
122
Название детали
Клапан АБС с блоком управления
Заводской номер
400 5000 360
Количество на модель
1
№
125
Название детали
Ускорительный клапан АБС
Заводской номер
472 195 0200
Количество на модель
1
№
126
Название детали
Кабель питания с розеткой ISО 7638
Заводской номер
449 112 0800
Количество на модель
1
№
127
Название детали
Удлинитель кабеля
Заводской номер
499 712 0230
Количество на модель
2
№
128
Название детали
Кабель на ускорительный клапан
Заводской номер
499 412 0600
Количество на модель
1
№
129
Название детали
Удлинитель кабеля
Заводской номер
449 712 0700
Количество на модель
2
№
130
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут | 8602-3500040 | 2 | 2 | 1 | |||
| 2 | Хомут | 9334-3500042 | 2 | 2 | 2 | |||
| 3 | Шланг | 8602-3506060 | 6 | 6 | 3 | |||
| 4 | Шланг | 96741-3506060 | 3 | 3 | 4 | |||
| 8 | Трубка к клапану АБС от регулятора тормозных сил | 8560-3506160 | 1 | 1 | 8 | |||
| 10 | Трубка промежуточная питающей магистрали | 862-3506170 | 1 | 1 | 10 | |||
| 12 | Трубка промежуточная управляющей магистрали | 8602-3506172 | 1 | 1 | 12 | |||
| 13 | Трубка воздухораспределителя к воздушному баллону | 8602-3506176 | 1 | 1 | 13 | |||
| 15 | Трубка от воздухораспределителя к регулятору тормозных сил | 8602-3506180 | 1 | 1 | 15 | |||
| 17 | Трубка от регулятора тормозных сил к ускорительному клапану АБС | 8602-3506184-01 | 1 | 1 | 17 | |||
| 18 | Трубка от воздушного баллона к ускорительному клапану АБС | 8602-3506186-01 | 1 | 1 | 18 | |||
| 20 | Трубка промежуточная | 8560-3506200 | 2 | 2 | 20 | |||
| 22 | Трубка от штуцера к дополнительному баллону | 8560-3506230 | 22 | |||||
| 24 | Трубка от клапана АБС к штуцеру | 8560-3506236 | 24 | |||||
| 26 | Трубка от баллона к штуцеру | 8602-3506240-01 | 26 | |||||
| 28 | Трубка от баллона к дополнительному баллону | 8560-3506242-01 | 28 | |||||
| 30 | Трубка к тормозной камере передней оси правая | 96741-3506300 | 30 | |||||
| 31 | Трубка к тормозной камере передней оси левая | 96741-3506301 | 31 | |||||
| 35 | Трубка от дополнительного баллона к клапану АБС | 8560-3506268 | 35 | |||||
| 40 | Баллон воздушный | 96742-3513015 | 40 | |||||
| 41 | Баллон воздушный емкостью 20 л | 96742-3513025 | 41 | |||||
| 49 | Угольник ввертный | 9674-3500034 | 3 | 3 | 49 | |||
| 50 | Кронштейн | 8602-3506050 | 50 | |||||
| 51 | Гайка | 96741-3506088 | 6 | 6 | 51 | |||
| 52 | Тройник фланцевый проходной | 5320-3506091 | 52 | |||||
| 53 | Тройник | 96741-3506091 | 53 | |||||
| 54 | Штуцер | 8602-3506093 | 2 | 2 | 54 | |||
| 55 | Штуцер | 96741-3506230 | 55 | |||||
| 57 | Переходник | 9674-3506231 | 57 | |||||
| 58 | Переходник | 96741-3506231 | 2 | 2 | 58 | |||
| 59 | Штуцер | 8602-3506238 | 3 | 3 | 59 | |||
| 60 | Пробка | 9674-3506394 | 6 | 6 | 60 | |||
| 61 | Штуцер | 96741-3522165 | 4 | 4 | 61 | |||
| 62 | Штуцер | 9674-3522169 | 3 | 3 | 62 | |||
| 63 | Переходник | 9674-3522171 | 4 | 4 | 63 | |||
| 64 | Переходник | 96741-3522172-01 | 1 | 1 | 64 | |||
| 65 | Переходник | 8602-3522174-01 | 1 | 1 | 65 | |||
| 66 | Штуцер | 96742-3522175 | 4 | 4 | 66 | |||
| 68 | Угольник | 96741-3522177-01 | 2 | 2 | 68 | |||
| 69 | Штуцер проходной | 8560-3506290 | 2 | 2 | 69 | |||
| 70 | Тройник | 96741-3522222 | 2 | 2 | 70 | |||
| 71 | Штуцер | 96741-3522223 | 1 | 1 | 71 | |||
| 72 | Штуцер | 8602-3522224 | 6 | 6 | 72 | |||
| 73 | Прокладка | 96741-3522226 | 4 | 4 | 73 | |||
| 74 | Болт | 96741-3522228 | 1 | 1 | 74 | |||
| 75 | Штуцер | 8602-3522229-01 | 5 | 5 | 75 | |||
| 76 | Штанга | 8602-3533033 | 1 | 1 | 76 | |||
| 80 | Скоба | 9674-3700073 | 4 | 4 | 80 | |||
| 81 | Хомут | 4960-3724195 | 40 | 40 | 81 | |||
| 85 | Болт М8-6gх20 | 1/60434/21 | 5 | 5 | 85 | |||
| 87 | Болт М12-6gх25 ОСТ 37.001.123-75 | 350-70356 | 1 | 1 | 87 | |||
| 91 | Гайка | 1/21647/11 | 10 | 10 | 91 | |||
| 93 | Гайка низкая М16х1,5-6Н | 1/07914/11 | 2 | 2 | 93 | |||
| 94 | Гайка низкая М18х1,5 | 1/07266/11 | 4 | 4 | 94 | |||
| 95 | Гайка М22х1,5 | 1/21644/11 | 1 | 1 | 95 | |||
| 99 | Шайба пружинная 12 | 1/05170/70 | 1 | 1 | 99 | |||
| 102 | Прокладка 22х28х1,5 | 1/02634/60 | 20 | 20 | 102 | |||
| 103 | Штуцер проходной 12 | 864814-П29 | 7 | 7 | 103 | |||
| 115 | Фильтр магистральный | 12.3511310 | 2 | 2 | 115 | |||
| 116 | Клапан слива конденсата | 100-3513110 | 2 | 2 | 116 | |||
| 117 | Клапан контрольного вывода | П00-3515310 | 2 | 2 | 117 | |||
| 118 | Головка соединительная | 100-3521110 | 2 | 2 | 118 | |||
| 119 | Регулятор тормозных сил | Г-100-3533010 | 1 | 1 | 119 | |||
| 120 | Воздухораспределитель | 11.3531010-70 | 1 | 1 | 120 | |||
| 121 | Клапан воздухораспределительный | НZS-104 | 1 | 1 | 121 | |||
| 122 | Упругий элемент | Г-100-3533110 | 1 | 1 | 122 | |||
| 125 | Клапан АБС с блоком управления | 400 5000 360 | 1 | 1 | 125 | |||
| 126 | Ускорительный клапан АБС | 472 195 0200 | 1 | 1 | 126 | |||
| 127 | Кабель питания с розеткой ISО 7638 | 449 112 0800 | 1 | 1 | 127 | |||
| 128 | Удлинитель кабеля | 499 712 0230 | 2 | 2 | 128 | |||
| 129 | Кабель на ускорительный клапан | 499 412 0600 | 1 | 1 | 129 | |||
| 130 | Удлинитель кабеля | 449 712 0700 | 2 | 2 | 130 |
