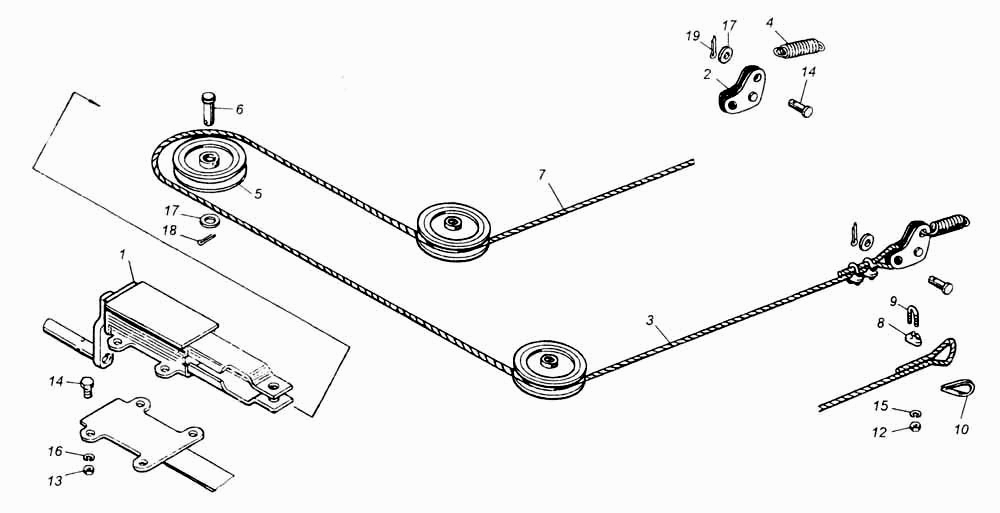

Установка привода стояночного тормоза
100%
Название детали
Привод передний
Заводской номер
9674-3508110
Количество на модель
1
№
1
Название детали
Рычаг
Заводской номер
9674-3508148
Количество на модель
2
№
2
Название детали
Трос в сборе
Заводской номер
8602-3508181
Количество на модель
1
№
3
Название детали
Пружина
Заводской номер
9674-3508161
Количество на модель
2
№
4
Название детали
Блок
Заводской номер
5511-3105235-10
Количество на модель
3
№
5
Название детали
Ось
Заводской номер
5511-3105063
Количество на модель
5
№
6
Название детали
Трос
Заводской номер
8602-3508182
Количество на модель
1
№
7
Название детали
Колодка
Заводской номер
9674-3508179
Количество на модель
4
№
8
Название детали
Скоба
Заводской номер
9674-3508180
Количество на модель
4
№
9
Название детали
Ковш
Заводской номер
9674-3508183
Количество на модель
2
№
10
Название детали
Болт М10х1,25-6gх30
Заводской номер
1/13069/21
Количество на модель
4
№
11
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
4
№
13
Название детали
Палец 12х35 ОСТ37.001.163-75
Заводской номер
260087
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
1/05200/01
Количество на модель
2
№
17
Название детали
Шплинт 3х25
Заводской номер
1/07336/01
Количество на модель
10
№
18
Название детали
Шплинт разводной 4х40
Заводской номер
1/07338/01
Количество на модель
2
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Привод передний | 9674-3508110 | 1 | 1 | 1 | |||
| 2 | Рычаг | 9674-3508148 | 2 | 2 | 2 | |||
| 3 | Трос в сборе | 8602-3508181 | 1 | 1 | 3 | |||
| 4 | Пружина | 9674-3508161 | 2 | 2 | 4 | |||
| 5 | Блок | 5511-3105235-10 | 3 | 3 | 5 | |||
| 6 | Ось | 5511-3105063 | 5 | 5 | 6 | |||
| 7 | Трос | 8602-3508182 | 1 | 1 | 7 | |||
| 8 | Колодка | 9674-3508179 | 4 | 4 | 8 | |||
| 9 | Скоба | 9674-3508180 | 4 | 4 | 9 | |||
| 10 | Ковш | 9674-3508183 | 2 | 2 | 10 | |||
| 11 | Болт М10х1,25-6gх30 | 1/13069/21 | 4 | 4 | 11 | |||
| 13 | Гайка | 1/21647/11 | 4 | 4 | 13 | |||
| 14 | Палец 12х35 ОСТ37.001.163-75 | 260087 | 2 | 2 | 14 | |||
| 17 | Шайба | 1/05200/01 | 2 | 2 | 17 | |||
| 18 | Шплинт 3х25 | 1/07336/01 | 10 | 10 | 18 | |||
| 19 | Шплинт разводной 4х40 | 1/07338/01 | 2 | 2 | 19 |
