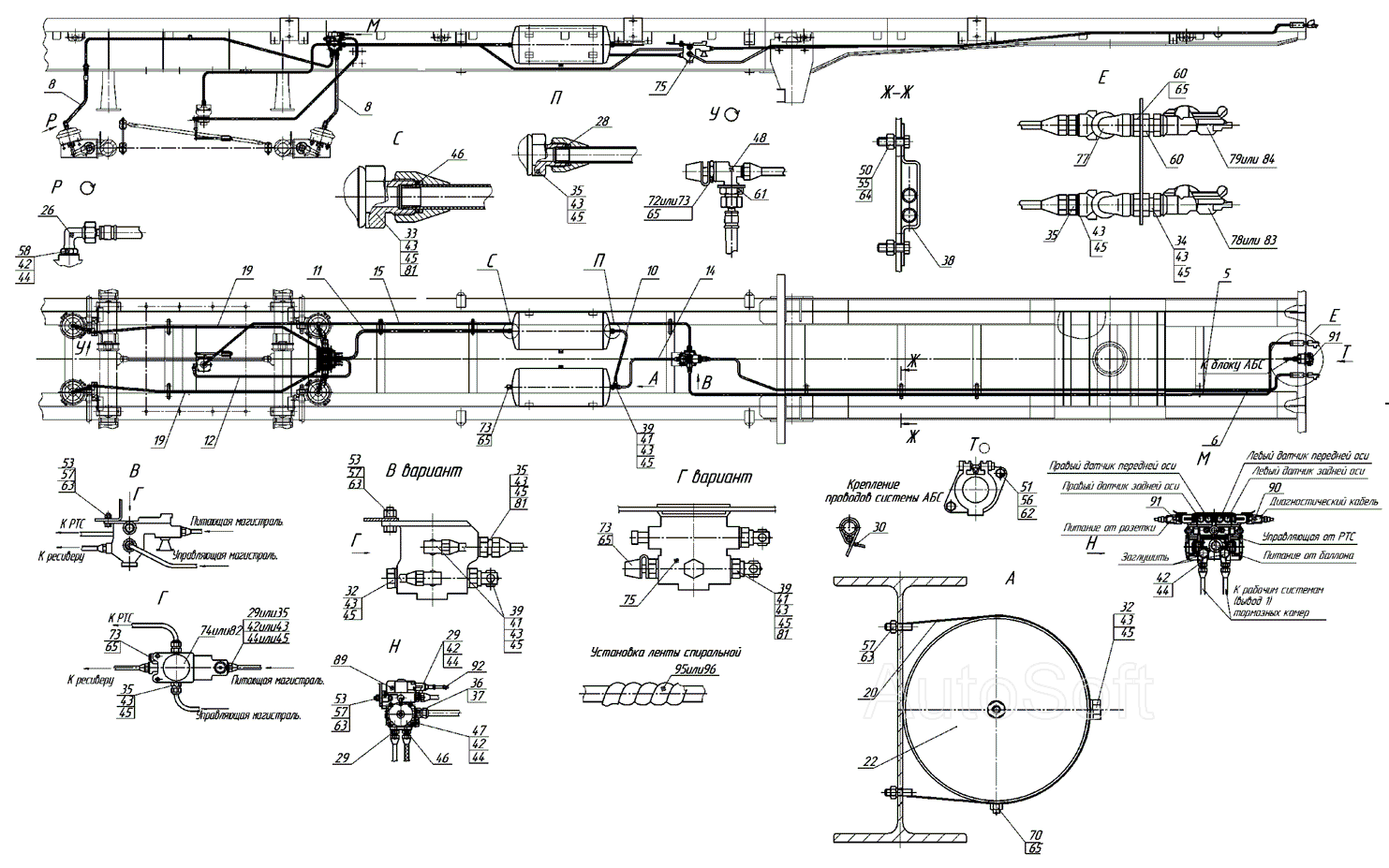

Привод пневматических тормозов (с АБС)
100%
Название детали
Трубка 12мм (питающей магистрали)
Заводской номер
93341-3506470-07
Количество на модель
1
№
5
Название детали
Трубка 12мм (питающей магистрали)
Заводской номер
93341-3506580-07
Количество на модель
1
№
5
Название детали
Трубка 12мм (управляющей магистрали)
Заводской номер
93341-3506490-07
Количество на модель
1
№
6
Название детали
Трубка 12мм (управляющей магистрали)
Заводской номер
93341-3506590-07
Количество на модель
1
№
6
Название детали
Шланг гибкий (L=740мм)
Заводской номер
8602-3506072-01
Количество на модель
1
№
8
Название детали
Трубка 12мм
Заводской номер
93341-3506070-07
Количество на модель
1
№
10
Название детали
Трубка от АБС к ресиверу
Заводской номер
8332-3522270
Количество на модель
1
№
11
Название детали
Трубка от АБС к ресиверу
Заводской номер
8332-3522160
Количество на модель
1
№
11
Название детали
Трубка12мм от АБС к РТС
Заводской номер
93341-3506230-07
Количество на модель
1
№
12
Название детали
Трубка 12мм
Заводской номер
93341-3506130-07
Количество на модель
1
№
14
Название детали
Трубка 12мм от воздухораспределителя к ресиверу
Заводской номер
93341-3506220-07
Количество на модель
1
№
14
Название детали
Трубка 12мм от воздухораспределителя к РТС
Заводской номер
93341-3506560-07
Количество на модель
1
№
15
Название детали
Трубка 12мм от тормозной камеры к АБС
Заводской номер
93341-3506250-07
Количество на модель
2
№
19
Название детали
Хомут
Заводской номер
9334-3500042
Количество на модель
4
№
20
Название детали
Баллон воздушный емкостью 40 л
Заводской номер
9674-3513015
Количество на модель
2
№
22
Название детали
Угольник ввертный
Заводской номер
861030
Количество на модель
4
№
26
Название детали
Кольцо уплотнительное
Заводской номер
96741-3506523
Количество на модель
16
№
28
Название детали
Переходник
Заводской номер
8602-3522174-01
Количество на модель
3
№
29
Название детали
Хомут
Заводской номер
53205-3401228
Количество на модель
30
№
30
Название детали
Пробка
Заводской номер
9674-3506394
Количество на модель
2
№
32
Название детали
Штуцер
Заводской номер
96742-3522175
Количество на модель
1
№
33
Название детали
Переходник
Заводской номер
9674-3506231
Количество на модель
2
№
34
Название детали
Штуцер
Заводской номер
9674-3522169
Количество на модель
5
№
35
Название детали
Штуцер( М24хМ26)
Заводской номер
8602-3522175
Количество на модель
1
№
36
Название детали
Прокладка (М26)
Заводской номер
8602-3522226
Количество на модель
1
№
37
Название детали
Скоба
Заводской номер
9334-3500029
Количество на модель
8
№
38
Название детали
Угольник ввертный
Заводской номер
9674-3500034
Количество на модель
1
№
39
Название детали
Переходник
Заводской номер
9674-3522171
Количество на модель
2
№
41
Название детали
Кольцо уплотнительное
Заводской номер
96741-3506524
Количество на модель
11
№
42
Название детали
Скоба
Заводской номер
96741-3506547
Количество на модель
13
№
43
Название детали
Скоба
Заводской номер
96741-3506544
Количество на модель
11
№
44
Название детали
Кольцо уплотнительное
Заводской номер
96741-3506527
Количество на модель
13
№
45
Название детали
Переходник
Заводской номер
96931-3506399
Количество на модель
2
№
46
Название детали
Пробка( М16)
Заводской номер
9693-3506051-02
Количество на модель
2
№
47
Название детали
Тройник
Заводской номер
96741-3506091
Количество на модель
2
№
48
Название детали
Болт М10х1,25х45
Заводской номер
1/12347/21
Количество на модель
4
№
53
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
12
№
57
Название детали
Гайка низкая М16х1,5-6Н
Заводской номер
1/07914/11
Количество на модель
4
№
58
Название детали
Гайка низкая М22х1,5-6Н
Заводской номер
1/07268/21
Количество на модель
4
№
60
Название детали
Гайка ЕМ20х1,5-6Н
Заводской номер
1/07267/21
Количество на модель
2
№
61
Название детали
Прокладка 22х28х1,5
Заводской номер
1/02634/60
Количество на модель
8
№
65
Название детали
Клапан слива конденсата
Заводской номер
100-3513110
Количество на модель
2
№
70
Название детали
Клапан контрольного вывода
Заводской номер
100-3515310-01
Количество на модель
4
№
72
Название детали
Клапан контрольного вывода или 5336-3513410 или 13.3513310
Заводской номер
100-3513310
Количество на модель
4
№
73
Название детали
Воздухораспределитель с краном
Заводской номер
100-3531008
Количество на модель
1
№
74
Название детали
Клапан воздухораспределительный
Заводской номер
12.3531010
Количество на модель
1
№
75
Название детали
Фильтр магистральный
Заводской номер
12.3511310
Количество на модель
2
№
77
Название детали
Головка соединительная
Заводской номер
100-3521110
Количество на модель
1
№
78
Название детали
Головка соединительная
Заводской номер
100-3521111
Количество на модель
1
№
79
Название детали
Сетка СБИТ.305122.003
Заводской номер
СБИТ.305122.003
Количество на модель
3
№
81
Название детали
Клапан воздухораспределительный
Заводской номер
7494.3531010-01
Количество на модель
1
№
82
Название детали
Головка соединительная типа "Палм"
Заводской номер
7492.35.21.113
Количество на модель
1
№
83
Название детали
Головка соединительного типа "Палм"
Заводской номер
7492.35.21.114
Количество на модель
1
№
84
Название детали
Клапан АБС с блоком управления «Vario Compact»
Заводской номер
400 500 0810
Количество на модель
1
№
89
Название детали
Кабель диагностики
Заводской номер
449 615 030 0
Количество на модель
1
№
90
Название детали
Кабель питания с розеткой ISO76 38
Заводской номер
449 125 100 0
Количество на модель
1
№
91
Название детали
Удлинитель кабеля датчика
Заводской номер
449 712 030 0
Количество на модель
4
№
92
Название детали
Лента спиральная 22х18х19
Заводской номер
53205-3506435
Количество на модель
5
№
95
Название детали
Лента спиральная 12х9х11
Заводской номер
53205-3506433
Количество на модель
8
№
96
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 5 | Трубка 12мм (питающей магистрали) | 93341-3506470-07 | 1 | 1 | 5 | |||
| 5 | Трубка 12мм (питающей магистрали) | 93341-3506580-07 | 1 | 1 | 5 | |||
| 6 | Трубка 12мм (управляющей магистрали) | 93341-3506490-07 | 1 | 1 | 6 | |||
| 6 | Трубка 12мм (управляющей магистрали) | 93341-3506590-07 | 1 | 1 | 6 | |||
| 8 | Шланг гибкий (L=740мм) | 8602-3506072-01 | 1 | 1 | 8 | |||
| 10 | Трубка 12мм | 93341-3506070-07 | 1 | 1 | 10 | |||
| 11 | Трубка от АБС к ресиверу | 8332-3522270 | 1 | 1 | 11 | |||
| 11 | Трубка от АБС к ресиверу | 8332-3522160 | 1 | 1 | 11 | |||
| 12 | Трубка12мм от АБС к РТС | 93341-3506230-07 | 1 | 1 | 12 | |||
| 14 | Трубка 12мм | 93341-3506130-07 | 1 | 1 | 14 | |||
| 14 | Трубка 12мм от воздухораспределителя к ресиверу | 93341-3506220-07 | 1 | 1 | 14 | |||
| 15 | Трубка 12мм от воздухораспределителя к РТС | 93341-3506560-07 | 1 | 1 | 15 | |||
| 19 | Трубка 12мм от тормозной камеры к АБС | 93341-3506250-07 | 2 | 2 | 19 | |||
| 20 | Хомут | 9334-3500042 | 4 | 4 | 20 | |||
| 22 | Баллон воздушный емкостью 40 л | 9674-3513015 | 2 | 2 | 22 | |||
| 26 | Угольник ввертный | 861030 | 4 | 4 | 26 | |||
| 28 | Кольцо уплотнительное | 96741-3506523 | 16 | 16 | 28 | |||
| 29 | Переходник | 8602-3522174-01 | 3 | 3 | 29 | |||
| 30 | Хомут | 53205-3401228 | 30 | 30 | 30 | |||
| 32 | Пробка | 9674-3506394 | 2 | 2 | 32 | |||
| 33 | Штуцер | 96742-3522175 | 1 | 1 | 33 | |||
| 34 | Переходник | 9674-3506231 | 2 | 2 | 34 | |||
| 35 | Штуцер | 9674-3522169 | 5 | 5 | 35 | |||
| 36 | Штуцер( М24хМ26) | 8602-3522175 | 1 | 1 | 36 | |||
| 37 | Прокладка (М26) | 8602-3522226 | 1 | 1 | 37 | |||
| 38 | Скоба | 9334-3500029 | 8 | 8 | 38 | |||
| 39 | Угольник ввертный | 9674-3500034 | 1 | 1 | 39 | |||
| 41 | Переходник | 9674-3522171 | 2 | 2 | 41 | |||
| 42 | Кольцо уплотнительное | 96741-3506524 | 11 | 11 | 42 | |||
| 43 | Скоба | 96741-3506547 | 13 | 13 | 43 | |||
| 44 | Скоба | 96741-3506544 | 11 | 11 | 44 | |||
| 45 | Кольцо уплотнительное | 96741-3506527 | 13 | 13 | 45 | |||
| 46 | Переходник | 96931-3506399 | 2 | 2 | 46 | |||
| 47 | Пробка( М16) | 9693-3506051-02 | 2 | 2 | 47 | |||
| 48 | Тройник | 96741-3506091 | 2 | 2 | 48 | |||
| 53 | Болт М10х1,25х45 | 1/12347/21 | 4 | 4 | 53 | |||
| 57 | Гайка | 1/21647/11 | 12 | 12 | 57 | |||
| 58 | Гайка низкая М16х1,5-6Н | 1/07914/11 | 4 | 4 | 58 | |||
| 60 | Гайка низкая М22х1,5-6Н | 1/07268/21 | 4 | 4 | 60 | |||
| 61 | Гайка ЕМ20х1,5-6Н | 1/07267/21 | 2 | 2 | 61 | |||
| 65 | Прокладка 22х28х1,5 | 1/02634/60 | 8 | 8 | 65 | |||
| 70 | Клапан слива конденсата | 100-3513110 | 2 | 2 | 70 | |||
| 72 | Клапан контрольного вывода | 100-3515310-01 | 4 | 4 | 72 | |||
| 73 | Клапан контрольного вывода или 5336-3513410 или 13.3513310 | 100-3513310 | 4 | 4 | 73 | |||
| 74 | Воздухораспределитель с краном | 100-3531008 | 1 | 1 | 74 | |||
| 75 | Клапан воздухораспределительный | 12.3531010 | 1 | 1 | 75 | |||
| 77 | Фильтр магистральный | 12.3511310 | 2 | 2 | 77 | |||
| 78 | Головка соединительная | 100-3521110 | 1 | 1 | 78 | |||
| 79 | Головка соединительная | 100-3521111 | 1 | 1 | 79 | |||
| 81 | Сетка СБИТ.305122.003 | СБИТ.305122.003 | 3 | 3 | 81 | |||
| 82 | Клапан воздухораспределительный | 7494.3531010-01 | 1 | 1 | 82 | |||
| 83 | Головка соединительная типа "Палм" | 7492.35.21.113 | 1 | 1 | 83 | |||
| 84 | Головка соединительного типа "Палм" | 7492.35.21.114 | 1 | 1 | 84 | |||
| 89 | Клапан АБС с блоком управления «Vario Compact» | 400 500 0810 | 1 | 1 | 89 | |||
| 90 | Кабель диагностики | 449 615 030 0 | 1 | 1 | 90 | |||
| 91 | Кабель питания с розеткой ISO76 38 | 449 125 100 0 | 1 | 1 | 91 | |||
| 92 | Удлинитель кабеля датчика | 449 712 030 0 | 4 | 4 | 92 | |||
| 95 | Лента спиральная 22х18х19 | 53205-3506435 | 5 | 5 | 95 | |||
| 96 | Лента спиральная 12х9х11 | 53205-3506433 | 8 | 8 | 96 |
