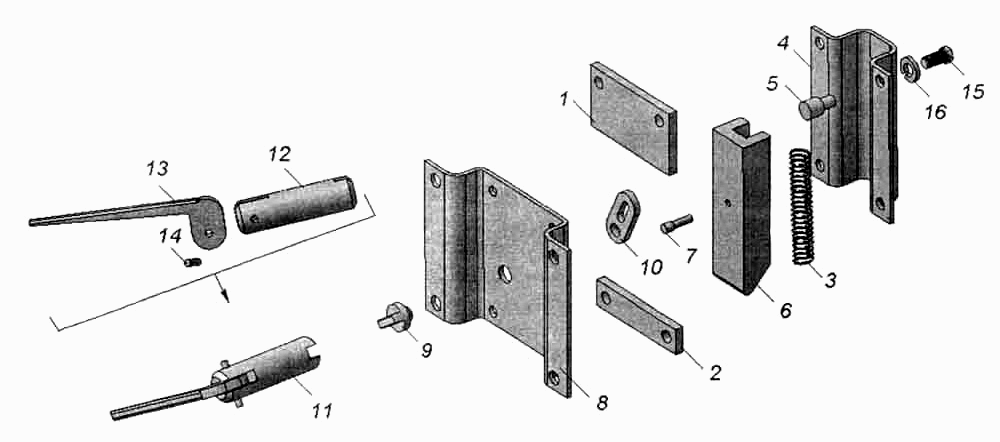

Замок с защелкой типа ЗМЧ 9674-3919040
100%
Название детали
Основание
Заводской номер
9674-3919041
Количество на модель
1
№
1
Название детали
Планка
Заводской номер
9674-3919042
Количество на модель
1
№
2
Название детали
Пружина
Заводской номер
9674-3919043
Количество на модель
1
№
3
Название детали
Скоба
Заводской номер
9674-3919044
Количество на модель
1
№
4
Название детали
Упор
Заводской номер
9674-3919045
Количество на модель
1
№
5
Название детали
Защелка
Заводской номер
9674-3919051
Количество на модель
1
№
6
Название детали
Штифт
Заводской номер
9674-3919052
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
9674-3919061
Количество на модель
1
№
8
Название детали
Ось
Заводской номер
9674-3919062
Количество на модель
1
№
9
Название детали
Рычаг
Заводской номер
9674-3919063
Количество на модель
1
№
10
Название детали
Ключ
Заводской номер
9674-6305050
Количество на модель
1
№
11
Название детали
Стержень ключа
Заводской номер
9674-6305053
Количество на модель
1
№
12
Название детали
Рукоятка
Заводской номер
9674-6305054
Количество на модель
1
№
13
Название детали
Ось
Заводской номер
9674-6305055
Количество на модель
1
№
14
Название детали
Винт М5-6gх10
Заводской номер
1/03893/01
Количество на модель
4
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Основание | 9674-3919041 | 1 | 1 | 1 | |||
| 2 | Планка | 9674-3919042 | 1 | 1 | 2 | |||
| 3 | Пружина | 9674-3919043 | 1 | 1 | 3 | |||
| 4 | Скоба | 9674-3919044 | 1 | 1 | 4 | |||
| 5 | Упор | 9674-3919045 | 1 | 1 | 5 | |||
| 6 | Защелка | 9674-3919051 | 1 | 1 | 6 | |||
| 7 | Штифт | 9674-3919052 | 1 | 1 | 7 | |||
| 8 | Крышка | 9674-3919061 | 1 | 1 | 8 | |||
| 9 | Ось | 9674-3919062 | 1 | 1 | 9 | |||
| 10 | Рычаг | 9674-3919063 | 1 | 1 | 10 | |||
| 11 | Ключ | 9674-6305050 | 1 | 1 | 11 | |||
| 12 | Стержень ключа | 9674-6305053 | 1 | 1 | 12 | |||
| 13 | Рукоятка | 9674-6305054 | 1 | 1 | 13 | |||
| 14 | Ось | 9674-6305055 | 1 | 1 | 14 | |||
| 15 | Винт М5-6gх10 | 1/03893/01 | 4 | 4 | 15 |
