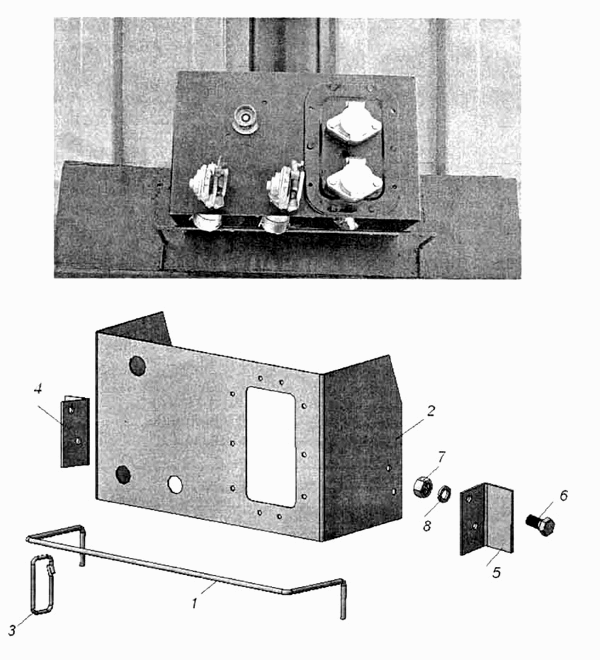

Установка кронштейнов трубопроводов 9509-3500400
100%
Название детали
Кронштейн трубопроводов
Заводской номер
9509-3500401
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
9509-3500402
Количество на модель
1
№
2
Название детали
Кольцо
Заводской номер
9509-3500403
Количество на модель
1
№
3
Название детали
Кронштейн правый
Заводской номер
9509-2800202
Количество на модель
1
№
4
Название детали
Кронштейн левый
Заводской номер
9509-2800203
Количество на модель
1
№
5
Название детали
Болт ТЕМ10х 1,25-6gх20
Заводской номер
1/59705/21
Количество на модель
4
№
6
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
4
№
7
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн трубопроводов | 9509-3500401 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 9509-3500402 | 1 | 1 | 2 | |||
| 3 | Кольцо | 9509-3500403 | 1 | 1 | 3 | |||
| 4 | Кронштейн правый | 9509-2800202 | 1 | 1 | 4 | |||
| 5 | Кронштейн левый | 9509-2800203 | 1 | 1 | 5 | |||
| 6 | Болт ТЕМ10х 1,25-6gх20 | 1/59705/21 | 4 | 4 | 6 | |||
| 7 | Гайка | 1/21647/11 | 4 | 4 | 7 |
