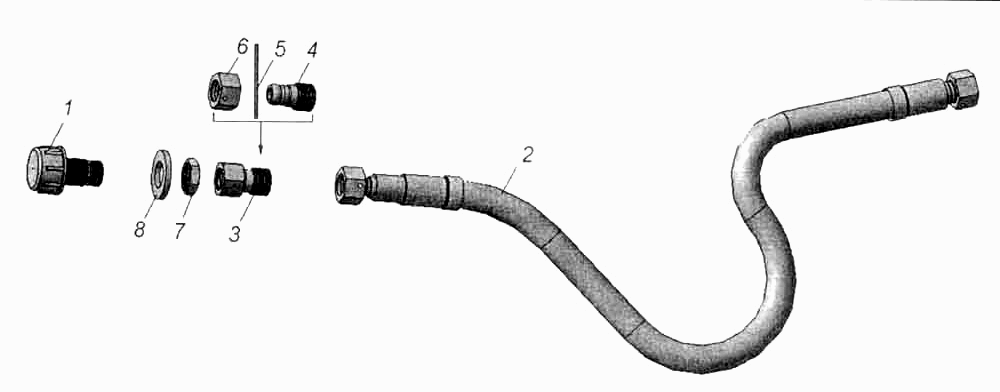

Установка рукава высокого давления 9509-8609010
100%
Название детали
Корпус левый в сборе
Заводской номер
9509-8609100
Количество на модель
1
№
1
Название детали
Рукав высокого давления
Заводской номер
9509-8609090
Количество на модель
1
№
2
Название детали
Переходник
Заводской номер
6460-8609100-20
Количество на модель
1
№
3
Название детали
Переходник
Заводской номер
6460-8609101-20
Количество на модель
1
№
4
Название детали
Штифт
Заводской номер
5511-8609106
Количество на модель
1
№
5
Название детали
Гайка накидная
Заводской номер
555-8609104-10
Количество на модель
1
№
6
Название детали
Гайка
Заводской номер
6522-8609133
Количество на модель
1
№
7
Название детали
Шайба плоская 30х54
Заводской номер
1/05208/01
Количество на модель
2
№
8
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус левый в сборе | 9509-8609100 | 1 | 1 | 1 | |||
| 2 | Рукав высокого давления | 9509-8609090 | 1 | 1 | 2 | |||
| 3 | Переходник | 6460-8609100-20 | 1 | 1 | 3 | |||
| 4 | Переходник | 6460-8609101-20 | 1 | 1 | 4 | |||
| 5 | Штифт | 5511-8609106 | 1 | 1 | 5 | |||
| 6 | Гайка накидная | 555-8609104-10 | 1 | 1 | 6 | |||
| 7 | Гайка | 6522-8609133 | 1 | 1 | 7 | |||
| 8 | Шайба плоская 30х54 | 1/05208/01 | 2 | 2 | 8 |
