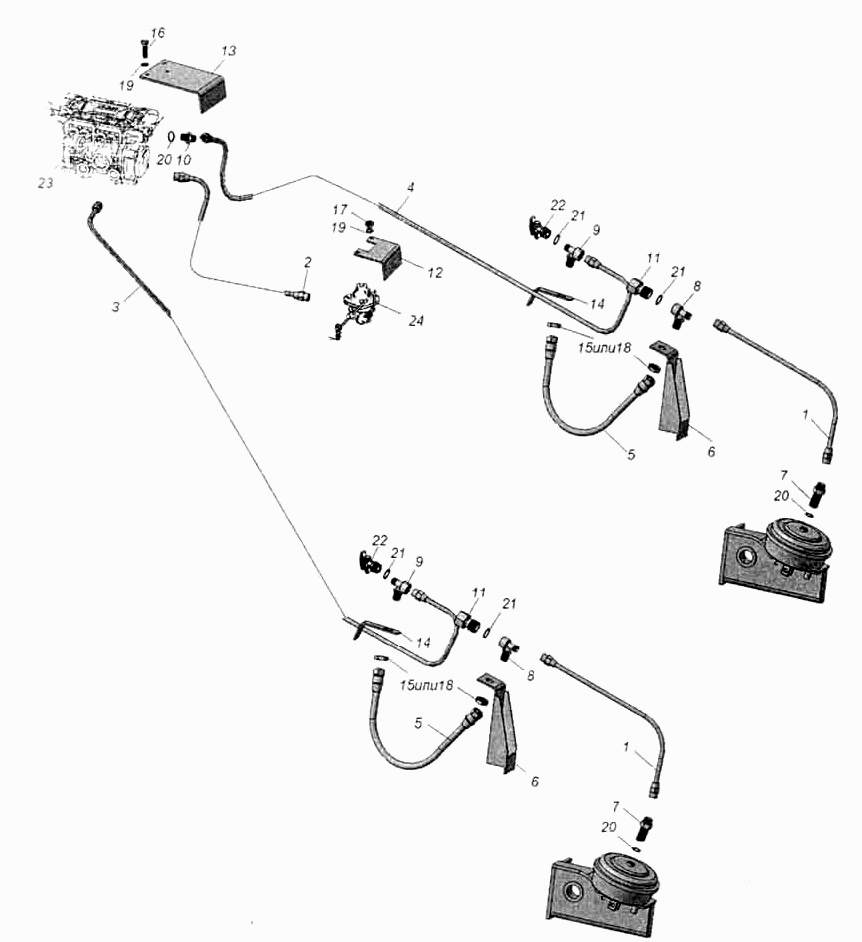

Привод пневматических тормозов (продолжение 4)
100%
Название детали
Трубка к тормозной камере
Заводской номер
9509-3506300-01
Количество на модель
2
№
1
Название детали
Трубка от регулятора тормозных сил к клапану АБС
Заводской номер
9509-3506200
Количество на модель
1
№
2
Название детали
Трубка от клапана АБС задняя
Заводской номер
9509-3506280
Количество на модель
1
№
3
Название детали
Трубка от клапана АБС задняя
Заводской номер
9509-3506280-01
Количество на модель
1
№
4
Название детали
Шланг
Заводской номер
96741-3506060
Количество на модель
2
№
5
Название детали
Держатель
Заводской номер
9509-2410028
Количество на модель
2
№
6
Название детали
Переходник
Заводской номер
96741-3506231
Количество на модель
2
№
7
Название детали
Тройник
Заводской номер
96741-3522222
Количество на модель
2
№
8
Название детали
Тройник
Заводской номер
96741-3506091
Количество на модель
2
№
9
Название детали
Штуцер
Заводской номер
9674-3522169
Количество на модель
1
№
10
Название детали
Пробка
Заводской номер
9674-3506394
Количество на модель
2
№
11
Название детали
Кронштейн регулятора тормозных сил
Заводской номер
9509-2822012
Количество на модель
1
№
12
Название детали
Кронштейн клапана АБС
Заводской номер
9509-2822012-02
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
9509-3500043
Количество на модель
2
№
14
Название детали
Гайка
Заводской номер
96741-3506088
Количество на модель
4
№
15
Название детали
Болт М8-6gх20
Заводской номер
1/60434/21
Количество на модель
3
№
16
Название детали
Гайка ЕМ20х1,5-6Н
Заводской номер
1/07267/21
Количество на модель
4
№
18
Название детали
Прокладка 22х28х1
Заводской номер
1/02570/60
Количество на модель
3
№
20
Название детали
Прокладка 22х28х1,5
Заводской номер
1/02634/60
Количество на модель
4
№
21
Название детали
Клапан контрольного вывода в сборе
Заводской номер
100-3515310
Количество на модель
2
№
22
Название детали
Клапан АБС с блоком управления "Vаriо соmрасt"
Заводской номер
400 5000 400
Количество на модель
1
№
23
Название детали
Регулятор тормозных сил в сборе
Заводской номер
100-3533010-10
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка к тормозной камере | 9509-3506300-01 | 2 | 2 | 1 | |||
| 2 | Трубка от регулятора тормозных сил к клапану АБС | 9509-3506200 | 1 | 1 | 2 | |||
| 3 | Трубка от клапана АБС задняя | 9509-3506280 | 1 | 1 | 3 | |||
| 4 | Трубка от клапана АБС задняя | 9509-3506280-01 | 1 | 1 | 4 | |||
| 5 | Шланг | 96741-3506060 | 2 | 2 | 5 | |||
| 6 | Держатель | 9509-2410028 | 2 | 2 | 6 | |||
| 7 | Переходник | 96741-3506231 | 2 | 2 | 7 | |||
| 8 | Тройник | 96741-3522222 | 2 | 2 | 8 | |||
| 9 | Тройник | 96741-3506091 | 2 | 2 | 9 | |||
| 10 | Штуцер | 9674-3522169 | 1 | 1 | 10 | |||
| 11 | Пробка | 9674-3506394 | 2 | 2 | 11 | |||
| 12 | Кронштейн регулятора тормозных сил | 9509-2822012 | 1 | 1 | 12 | |||
| 13 | Кронштейн клапана АБС | 9509-2822012-02 | 1 | 1 | 13 | |||
| 14 | Кронштейн | 9509-3500043 | 2 | 2 | 14 | |||
| 15 | Гайка | 96741-3506088 | 4 | 4 | 15 | |||
| 16 | Болт М8-6gх20 | 1/60434/21 | 3 | 3 | 16 | |||
| 18 | Гайка ЕМ20х1,5-6Н | 1/07267/21 | 4 | 4 | 18 | |||
| 20 | Прокладка 22х28х1 | 1/02570/60 | 3 | 3 | 20 | |||
| 21 | Прокладка 22х28х1,5 | 1/02634/60 | 4 | 4 | 21 | |||
| 22 | Клапан контрольного вывода в сборе | 100-3515310 | 2 | 2 | 22 | |||
| 23 | Клапан АБС с блоком управления "Vаriо соmрасt" | 400 5000 400 | 1 | 1 | 23 | |||
| 24 | Регулятор тормозных сил в сборе | 100-3533010-10 | 1 | 1 | 24 |
