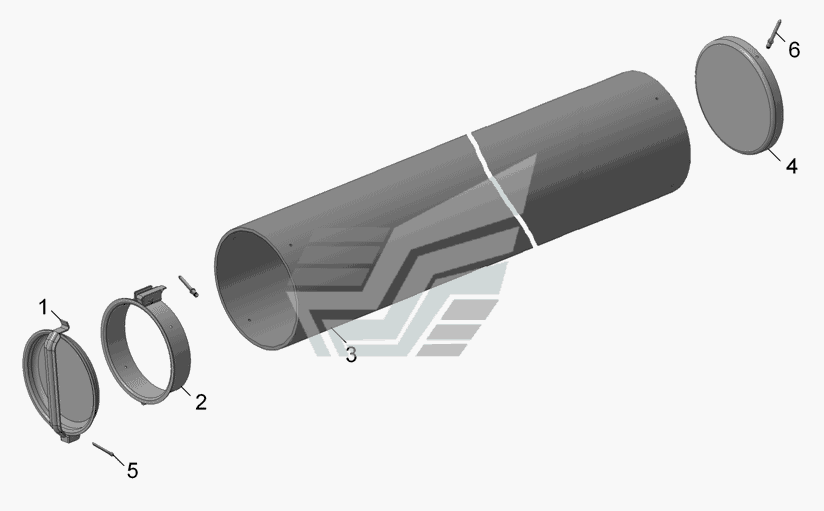

9674-8520010-01 (01)Пенал в сборе
100%
Название детали
Крышка в сборе
Заводской номер
9674-8520015
Количество на модель
1
№
1
Название детали
Накладка в сборе
Заводской номер
9674-8520030-01
Количество на модель
1
№
2
Название детали
Корпус пенала
Заводской номер
9674-8520011-01
Количество на модель
1
№
3
Название детали
Корпус пенала
Заводской номер
66063-8520011-01
Количество на модель
1
№
3
Название детали
Корпус пенала
Заводской номер
5607-8520011-01
Количество на модель
1
№
3
Название детали
Дно
Заводской номер
9674-8520014
Количество на модель
1
№
4
Название детали
Шплинт 3х25
Заводской номер
1/07336/01
Количество на модель
1
№
5
Название детали
Заклепка 3,3х13
Заводской номер
1/28392/90
Количество на модель
8
№
6
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка в сборе | 9674-8520015 | 1 | 1 | 1 | |||
| 2 | Накладка в сборе | 9674-8520030-01 | 1 | 1 | 2 | |||
| 3 | Корпус пенала | 9674-8520011-01 | 1 | 1 | 3 | |||
| 3 | Корпус пенала | 66063-8520011-01 | 1 | 1 | 3 | |||
| 3 | Корпус пенала | 5607-8520011-01 | 1 | 1 | 3 | |||
| 4 | Дно | 9674-8520014 | 1 | 1 | 4 | |||
| 5 | Шплинт 3х25 | 1/07336/01 | 1 | 1 | 5 | |||
| 6 | Заклепка 3,3х13 | 1/28392/90 | 8 | 8 | 6 |
