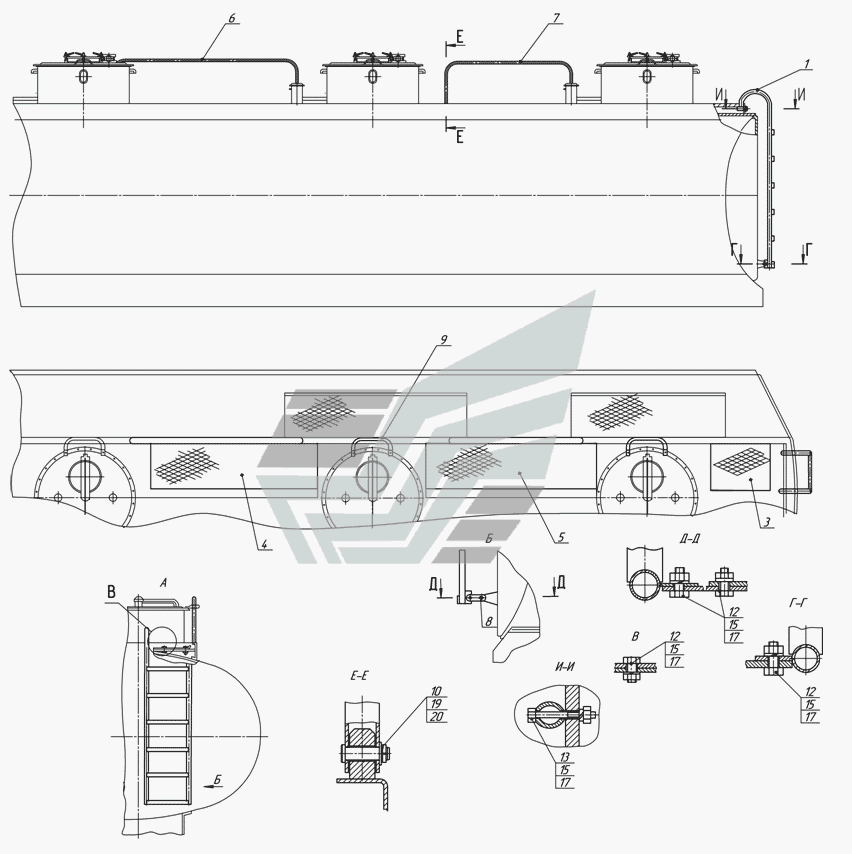

96742-8210030 Установка лестницы, поручня, площадки
100%
Название детали
Лестница
Заводской номер
96742-8210060-01
Количество на модель
1
№
1
Название детали
Площадка
Заводской номер
96742-8210044
Количество на модель
1
№
3
Название детали
Площадка цистерны
Заводской номер
8602-8210048
Количество на модель
1
№
4
Название детали
Площадка
Заводской номер
6606-8210048
Количество на модель
1
№
5
Название детали
Поручень
Заводской номер
6606-8210056
Количество на модель
1
№
6
Название детали
Поручень
Заводской номер
66051-8210056
Количество на модель
1
№
7
Название детали
Пластина
Заводской номер
66051-8210058
Количество на модель
1
№
8
Название детали
Поручень
Заводской номер
66051-8513124
Количество на модель
2
№
9
Название детали
Ось
Заводской номер
Э66061-8210084
Количество на модель
4
№
10
Название детали
Болт ТЕМ10х1,25-6gх25
Заводской номер
1/59707/21
Количество на модель
15
№
12
Название детали
Болт М8х1,25-6gх60
Заводской номер
1/12880/21
Количество на модель
2
№
13
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
17
№
15
Название детали
Шайба пружинная 8
Заводской номер
1/05168/70
Количество на модель
21
№
17
Название детали
Шайба плоская 10,6х18х2
Заводской номер
1/26386/01
Количество на модель
4
№
19
Название детали
Шплинт разводной 3х20
Заводской номер
1/07964/01
Количество на модель
4
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Лестница | 96742-8210060-01 | 1 | 1 | 1 | |||
| 3 | Площадка | 96742-8210044 | 1 | 1 | 3 | |||
| 4 | Площадка цистерны | 8602-8210048 | 1 | 1 | 4 | |||
| 5 | Площадка | 6606-8210048 | 1 | 1 | 5 | |||
| 6 | Поручень | 6606-8210056 | 1 | 1 | 6 | |||
| 7 | Поручень | 66051-8210056 | 1 | 1 | 7 | |||
| 8 | Пластина | 66051-8210058 | 1 | 1 | 8 | |||
| 9 | Поручень | 66051-8513124 | 2 | 2 | 9 | |||
| 10 | Ось | Э66061-8210084 | 4 | 4 | 10 | |||
| 12 | Болт ТЕМ10х1,25-6gх25 | 1/59707/21 | 15 | 15 | 12 | |||
| 13 | Болт М8х1,25-6gх60 | 1/12880/21 | 2 | 2 | 13 | |||
| 15 | Гайка | 1/21647/11 | 17 | 17 | 15 | |||
| 17 | Шайба пружинная 8 | 1/05168/70 | 21 | 21 | 17 | |||
| 19 | Шайба плоская 10,6х18х2 | 1/26386/01 | 4 | 4 | 19 | |||
| 20 | Шплинт разводной 3х20 | 1/07964/01 | 4 | 4 | 20 |
